Eine nicht-invasive und dennoch kostengünstige Messlösung

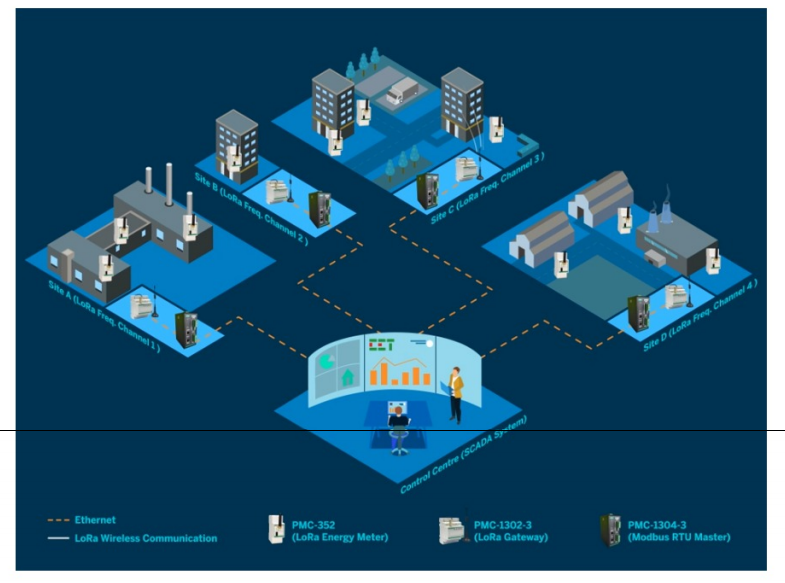

Der PMC-352 von CET ist ein drahtloser LoT-Energiezähler, der die neueste LoRa-Funktechnologie nutzt. Er arbeitet mit pmc - 1303 -3 LoRa-Gateways, die im AS923-Band (16 verfügbare Frequenzkanäle) arbeiten. Die LoRa-Gateways unterstützen die effiziente Übertragung serieller Pakete zwischen vorgeschalteten webbasierten Anwendungen und nachgeschalteten drahtlosen LoRa-Zählern über TCP/IP-Verbindungen. Jedes LoRa-Gateway kann mit bis zu 128 drahtlosen LoRa-Zählern mit der gleichen Kanalbelegung kommunizieren. Um Übersprechprobleme zu vermeiden, sind die LoRa-Zähler und -Gateways in vier Zonen unterteilt, denen jeweils ein anderer Frequenzkanal zugewiesen ist (siehe Abbildung). Das pmc1303 -3 Modbus TCP- rtu-Gateway wird auch als eingebettetes Modbus-Master-Gerät eingesetzt, das autonom alle PMC-352 LoRa-Zähler über das pmc-1303 -3 LoRa-Gateway abfragt und anschließend die Daten an den die Daten über die Modbus TCP-Schnittstelle an das SCADA- oder EMS-System des Kunden weiterleitet. Dies macht es für das Kundensystem extrem einfach, Daten von diesen nachgeschalteten LoRa-Zählern über das LAN zu sammeln. Der Mechanismus stellt auch einen Zwischenpuffer zur Verfügung, um historische Daten von allen angeschlossenen Geräten zu speichern und bietet zusätzliche Datenredundanz. pmc-1303-3 wird für die Strommessung verwendet und Split-Core-CT- oder Rogowski-Spulen werden für eine einfache, nicht-intrusive Installation eingesetzt. Der Rogowski-Coll bietet eine Reihe von Vorteilen gegenüber herkömmlichen Kernstromwandlern, wie z. B. geringes Gewicht, große Fenstergröße, mechanische Flexibilität und die Fähigkeit, bis zu 5000 A mit Linearität über einen großen Dynamikbereich zu messen. Der Rogowski Coll wird insbesondere für Strommessungen an Stromkreisen mit mehreren abgehenden Kabeln verwendet, die mit einem herkömmlichen Eisenkern-Wandler nicht gemessen werden können.
