Integriertes Stromversorgungssystem

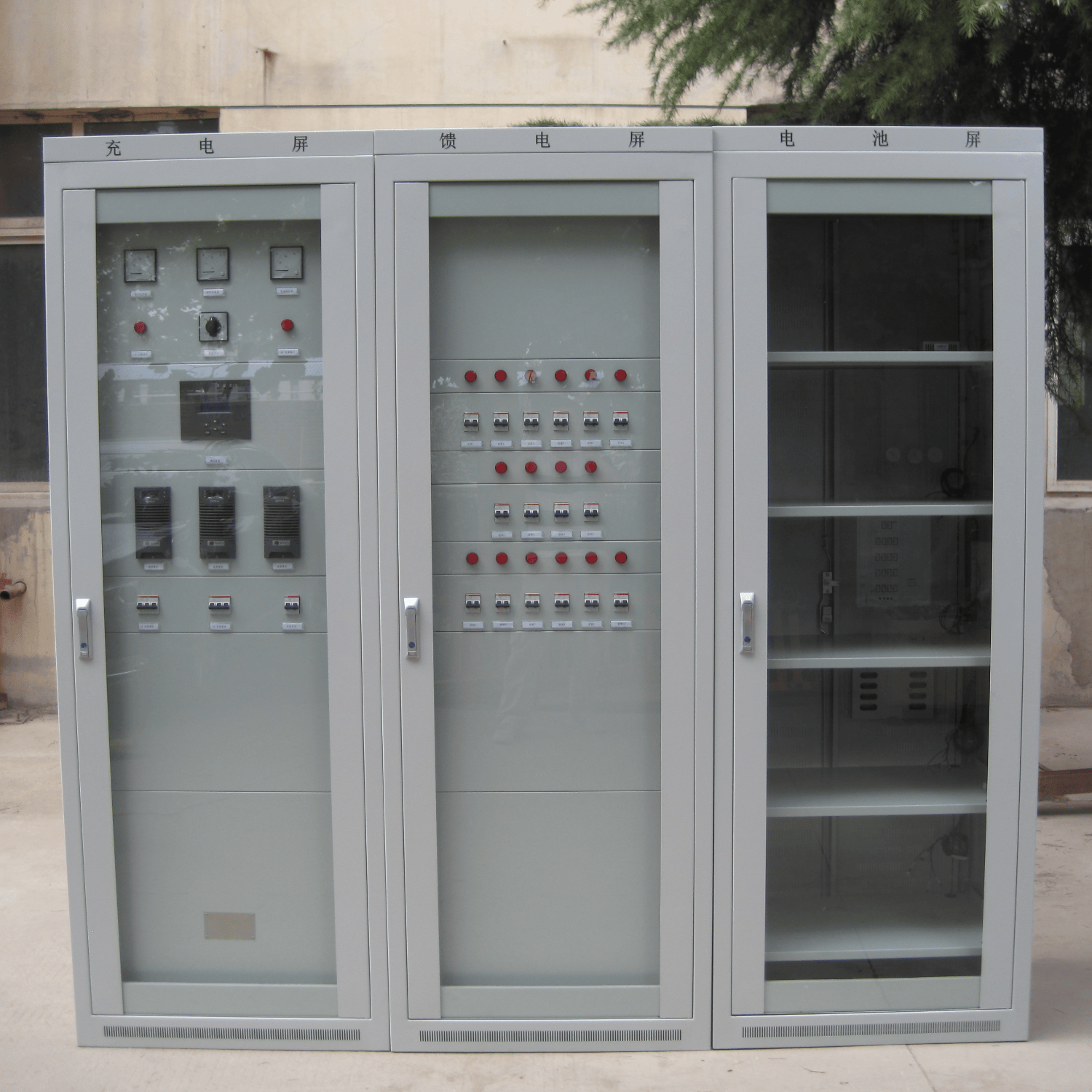

Die von der Hebei Yinhua Electric Co., Ltd. entsprechend den Anforderungen des Stromnetzes entwickelte und produzierte intelligente Hochfrequenz-Gleichstromtafel für Kraftwerke ist in verschiedenen Modellen und Spezifikationen von 800AH, 1000AH, 1200AH bis 2500AH erhältlich und erfüllt den Bedarf an Gleichstromversorgung in großen, mittleren und kleinen Kraftwerken, Umspannwerken und Verteilerräumen. Die Hauptmerkmale sind stabiler Betrieb, gute Störfestigkeit, geringer Welligkeitsfaktor und hohe technische Präzision. Darüber hinaus verfügt sie über umfassende Schutzfunktionen; die Einstellung ist intuitiv und bequem, mit zwei Wechselstromeingängen für hohe Zuverlässigkeit. Es werden zwei Kommunikationsschnittstellen RS485 und RS232 sowie zwei Kommunikationsprotokolle CDT und MODBUS angeboten. Die Funktion „Vier Fernbedienungen" des Gleichstromversorgungssystems wird realisiert, wodurch ein unbemannter Betrieb des Umspannwerks ermöglicht wird.

Gleichspannungsausgang: DC220V, DC110V,
Wechselspannungseingang: AC380V±15%, 50HZ, Dreiphasen-Vierleitersystem, zwei Stromeingänge;
Ausgangsstrom: Steuerschiene (KM) 5-200A, Schaltschiene (HM) 5-2500A;
Batteriekapazität: Blei-Säure-Wartungsfreie Batterien 65AH-2500AH;
Spannungsregelgenauigkeit: ≤±0,5%;
Welligkeitsfaktor: ≤±0,1%;
Leistungsfaktor: ≥0,93;
Erdungswiderstand: <0,1Ω;
Stromregelgenauigkeit: ≤±0,5%;
Systemwirkungsgrad: ≥95%;
Betriebsgeräusch: ≤50dB;
Dauerbetriebszeit: >40000H;
Dielektrische Festigkeit: 2000V/min ohne Überschlag, ohne Durchschlag;
Ausgangskreis: Steuerung und Schaltung integriert, über 50 Kreise
Schrankstruktur: PK-Struktur, vordere Glastür
Schutzart: IP30-IP41
Außenmaße: 800x600x2360(mm), 800x600x2260(mm)
