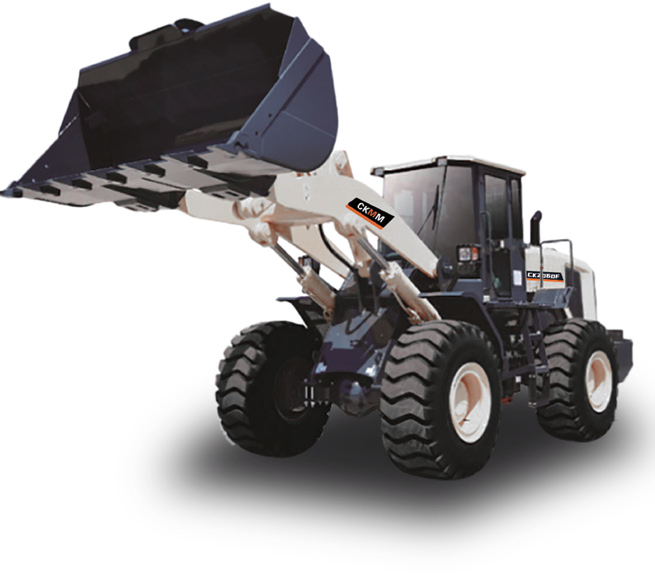

CKZ060F Schwerlastradlader

Motor

Parameter

Modell

Guangkang GACCM QSL9.3

Typ

EFI, Turbolader , Wasserkühlung

Nennleistung (kW)

168

Nenndrehzahl

2000

Mindestkraftstoffeffizienz (g/kWh)

≤210

Maximales Drehmoment (Nm)

1100

Geschwindigkeitsschaltsystem

Parameter

Drehmomentwandlertyp

Einstufiger Zweiphasen-Vierelement

Kühlmethode

Ölgekühlter Druckumlauftyp

Hangzhou-Getriebetyp

6-Tonnen-Planeten-Lastschaltgetriebe

Gangstellung (Vorwärts/Rückwärts)

Zwei vorne und einer hinten F2/R1

Antriebsachse und Hauptantrieb

Parameter

Maximale Zugkraft (kN)

190±5

Hauptantriebsübersetzung

4,625

Raduntersetzungsverhältnis

4.941

Maximale Steigfähigkeit ( ° )

30

Lenksystem

Parameter

Typ

Einplattenrahmen mit Mittenknickgelenk; vollhydraulische Lenkung

Lenkwinkel (°)

±38

Minimaler Wenderadius (bis zur Außenkante des Vorderreifens) (mm)

6240

Systemdruck (MPa)

16

Durchflussrate bei Nenndrehzahl des Motors (l/min)

176

Anzahl der Lenkzylinder - Zylinderdurchmesser × Hub (mm)

2-490×435

Nachfüllkapazität

Parameter

Kraftstofftank (L)

400

Motorkurbelgehäuse (L)

vierundzwanzig

Dual-Variable-System (L)

45

Hydrauliköltank (L)

200

Radreduzierer (L)

4×5,5

Bremssystem (L)

2×2

Bremssystem

Parameter

Betriebsbremse

Einleitungs-Gas-Top-Hydraulik-Felgen-Scheibenbremse

Handbremsentyp

Flexible Welle

Arbeitsgerät

Parameter

Maximale Ausbrechkraft (kN)

170/140±5

Entladehöhe (Standardarm/verlängerter Arm) (mm)

3418/3116+10

Entladedistanz (Standardarm/verlängerter Arm) (mm)

1185/1177±10

Arbeitshydrauliksystem

Parameter

Typ

Proportionale Vorsteuerung mit einem Griff

Systemdruck (MPa)

20

Durchflussrate bei Nenndrehzahl des Motors (l/min)

220

Hubzylinder (mm)

2-Φ160×810

Kippzylinder (mm)

1-Φ180×563

Hubzeit (mm)

5

Abfallzeit (mm)

3.6

Entladezeit (mm)

2.2
