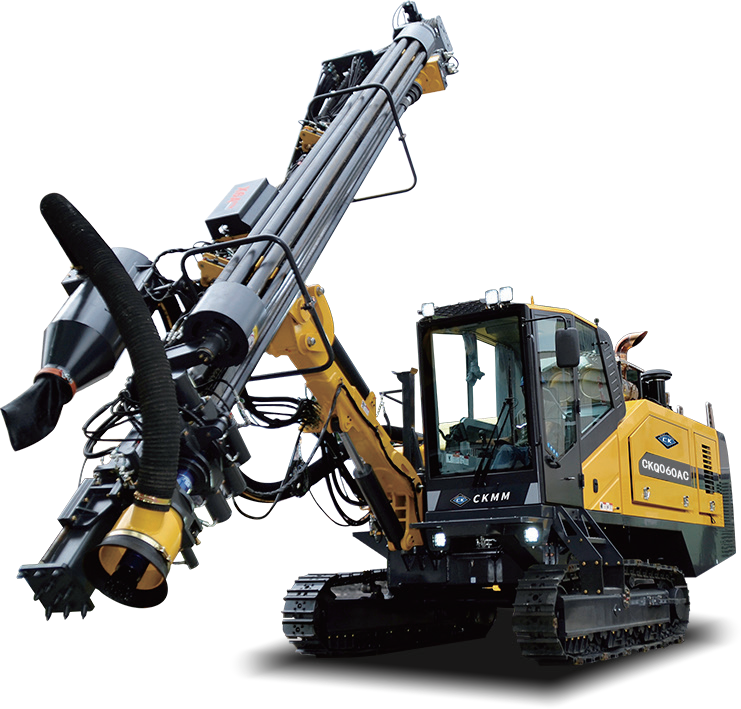

CKQ060AC Integriertes hydraulisches Imlochbohrgerät

Projekt

Parameter

Staubabsaugbox

Motordrehzahl (U/min)

3500

Filterelementfläche (m²)

30

Kompressor

Hersteller

Atlascopco

Durchflussrate (m³/min)

25

Druck (Mpa)

2.1-2.4

Arbeitsumgebung

Umgebungstemperatur (℃)

-25/50

Höhe (m)

≤2500

Bohrbereich

Bohrdurchmesser (mm)

138-203

Bohrgestängeparameter

Bohrstangendurchmesser (mm)

89/102

Bohrstangenlänge (mm)

5000

Anzahl der Lagerstäbe

5+1 (automatischer Stangenwechsel)

Versandmaße

Länge (mm)

12000

Breite (mm)

2700

Höhe (mm)

3100

Gewicht (kg)

19500

Gehparameter

Spurbreite (mm)

350

Steigungswinkel (°)

25

Geschwindigkeit (km/h)

0-3,5

Bodenfreiheit (mm)

420

Nivellierungswinkel (°)

+/-10

Motor

Modell

Cummins CUMMINSQSM11-C400

Emissionswerte

Stufe 3

Leistung (KW)

316

Kraftstofftank (L)

700

Vorauszahlung

Hub (mm)

5860

Schnelle Vorschubgeschwindigkeit (m/min)

75 (max)

Hubkraft (KN)

20

Rotationskraft

Geschwindigkeit (U/min)

0-100

Drehmoment (Nm)

3400/4300

Arbeitswinkel

Bohrarm auf/ab (°)

50/25

Bohrarm links/rechts (°)

20/30

Nach links/rechts schieben (°)

90/90
