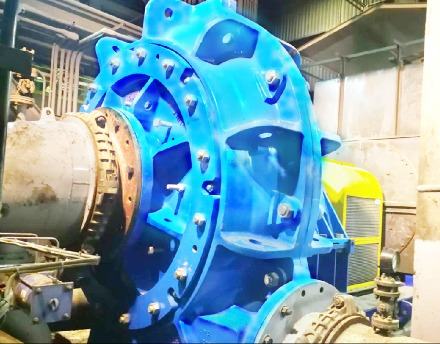

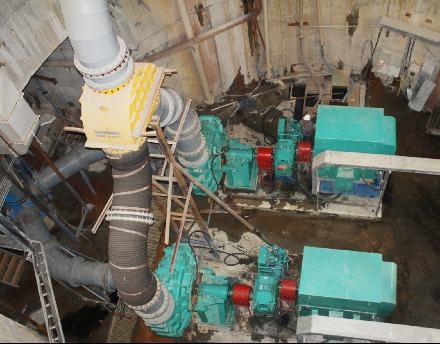

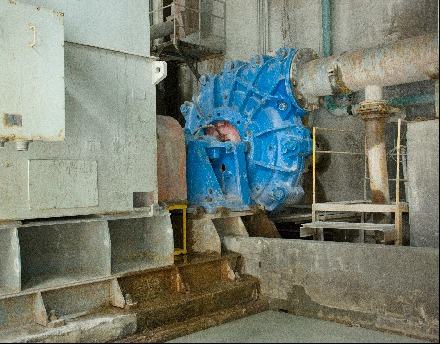

Schwerlast-Schlammpumpe (NZJA)

1. Produktübersicht

Die Schlammpumpen der Baureihe NZJAH sind universell einsetzbare Schwerlast-Schlammpumpen und gehören zur Kategorie der horizontalen Kreiselpumpen. Konstruktiv handelt es sich um eine horizontale Doppelmantelpumpe, wobei der innere Mantel die verschleißanfälligen, medienberührten Bauteile enthält, die in regelmäßigen Abständen ausgetauscht werden müssen und wahlweise aus hochchromlegiertem Metall oder Gummi gefertigt werden können. Das Produkt zeichnet sich durch eine relativ einfache Konstruktion, zuverlässigen Betrieb und eine lange Lebensdauer der medienberührten Teile aus und eignet sich besonders für die Förderung von Erztrüben mittlerer bis hoher Konzentration.

Die Schlammpumpen der Baureihe NZJA sind optimierte Schwerlast-Schlammpumpen, die auf Basis der Baureihe NZJAH weiterentwickelt wurden. Der Schwerpunkt der Optimierung lag auf der Konstruktion des Pumpenmantels der Baureihe NZJAH, wodurch die Lebensdauer des Mantels sowie der vorderen und hinteren Schutzplatten weiter erhöht wurde. Die innere Auskleidung der medienberührten Teile kann ausschließlich aus Gummi gefertigt werden; unter Bedingungen mit starkem Verschleiß ist die Verschleißfestigkeit der inneren Auskleidung besser als die der Baureihe NZJAH.

2. Produktmerkmale

1) Das Laufrad ist in der Regel als 5-Schaufel-Design ausgeführt; das Laufrad und die übrigen medienberührten Bauteile sind für starken Verschleiß ausgelegt, wodurch eine lange Lebensdauer der medienberührten Teile gewährleistet wird;

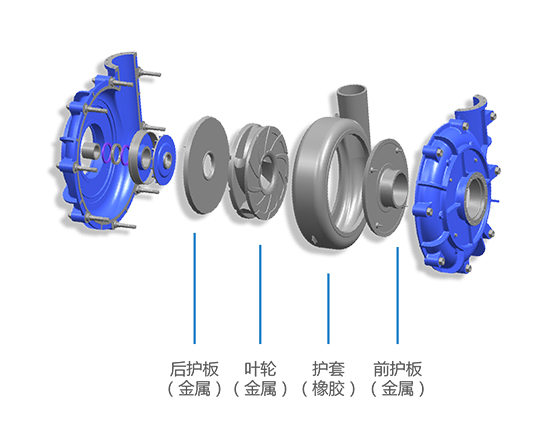

2) Die medienberührten Teile können je nach Betriebsbedingungen in flexibler Kombination aus hochchromlegiertem Metall und Gummi eingesetzt werden;

3) Durch die horizontale Doppelmantelbauweise gestalten sich Montage und Wartung vor Ort relativ einfach;

4) Die Lagerbaugruppe ist für Schwerlastlager ausgelegt und wird mit Fettschmierung betrieben; eine externe Ölversorgungsstation ist nicht erforderlich, lediglich eine regelmäßige Wartung mit Fettnachschmierung. Optional kann die Lagerbaugruppe mit Temperaturmessfühlern ausgestattet werden, was die Automatisierung vor Ort erleichtert;

5) Vielfältige Wellendichtungsvarianten: Es stehen Stopfbuchsdichtung, Nebenlaufraddichtung und Gleitringdichtung zur Auswahl; die drei Dichtungsarten können gegeneinander ausgetauscht werden, ohne dass andere Bauteile ersetzt werden müssen;

6) Zwischen Laufrad und Schutzplatten ist eine verstellbare Komponente für den Spalt vorgesehen, sodass der Spalt bei routinemäßigen Stillstandswartungen bequem eingestellt werden kann;

7) Die Verbindung zwischen Pumpe und Motor kann je nach Betriebsbedingungen und örtlichen Gegebenheiten über Riemen, Kupplung oder Getriebe erfolgen;

8) Diese Schlammpumpenbaureihe kann in mehrstufiger Reihenschaltung betrieben werden, um Anforderungen an hohe Förderhöhen zu erfüllen;

9) Die Austrittsrichtung der Pumpe kann in acht Winkeln montiert werden, um den örtlichen Rohrleitungsgegebenheiten gerecht zu werden.

3. Anwendungsbereich

1) Diese Schlammpumpenbaureihe ist eine universell einsetzbare Schwerlast-Schlammpumpe und eignet sich für die Förderung verschiedener Erztrüben in Mahl- und Aufbereitungsprozessen von Bunt- und Eisenmetallerzbergwerken; der Anwendungsbereich ist breit gefächert;

2) Die empfohlene einstufige Förderhöhe liegt unter 60 m; die maximale Förderhöhe kann 80 m erreichen;

3) Die empfohlene Förderkonzentration beträgt 60 Gew.-%; bei Erztrüben über 60 % ist eine Bewertung sowie entsprechende Rheologieversuche erforderlich;

4) Bei Verwendung gummierter medienberührter Teile wird eine Fördergut-Temperatur von höchstens 70 °C empfohlen; bei einem Laufrad aus Gummi darf die maximale Umfangsgeschwindigkeit am Außendurchmesser 28 m/s nicht überschreiten;

5) Der Druckwiderstandswert von Gummischlammpumpen beträgt höchstens 1,4 MPa, der von Metallpumpen höchstens 2,1 MPa.

4. Spezifikationen und Durchflussbereiche

Die folgende Tabelle zeigt die Bestpunkte der Schlammpumpen der Baureihe NZJA/AH bei den jeweiligen Drehzahlen. In der praktischen Anwendung kann der Arbeitsbereich der Pumpen jeder Nennweite durch Anpassung der Drehzahl der Schlammpumpe verändert werden. Bei Fragen zur Auslegung wenden Sie sich bitte an uns.
