I. Norm: GB/T 14049-2008 (JKLGYJ und JKLGYJ/Q entsprechen den Unternehmensstandards)
II. Anwendung: Geeignet für Freileitungen mit einer Nennwechselspannung von 10 kV.
III. Betriebsbedingungen:
1. Die Verlegetemperatur des Kabels darf nicht unter -20 °C fallen.
2. Maximale Kabeltemperatur bei Kurzschluss (maximale Dauer 5 s): Vernetztes Polyethylen-isoliertes Kabel: maximal 250 °C; Polyethylen-isoliertes Kabel mit hoher Dichte: maximal 150 °C.
3. Maximal zulässige Dauerbetriebstemperatur des Kabelleiters: Vernetztes Polyethylen-isoliertes Kabel: maximal 90 °C; Polyethylen-isoliertes Kabel mit hoher Dichte: maximal 75 °C. Bei Kabeln mit tragenden Konstruktionen ist die maximal zulässige Dauerbetriebstemperatur der Isolierung maßgebend.
4. Zulässiger Biegeradius des Kabels: Einadriges Kabel: 20(D+d)±5% mm; Mehradriges Kabel: 20(D+d)±5% mm.
1/4

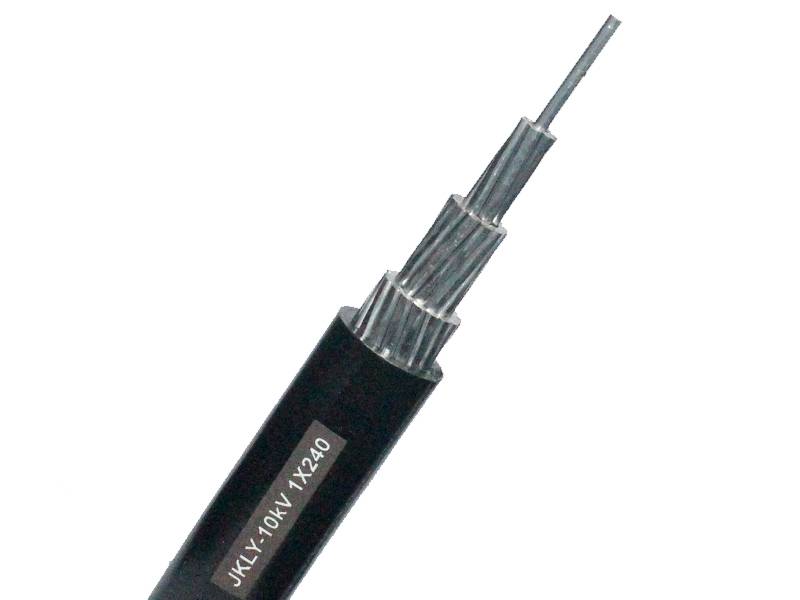

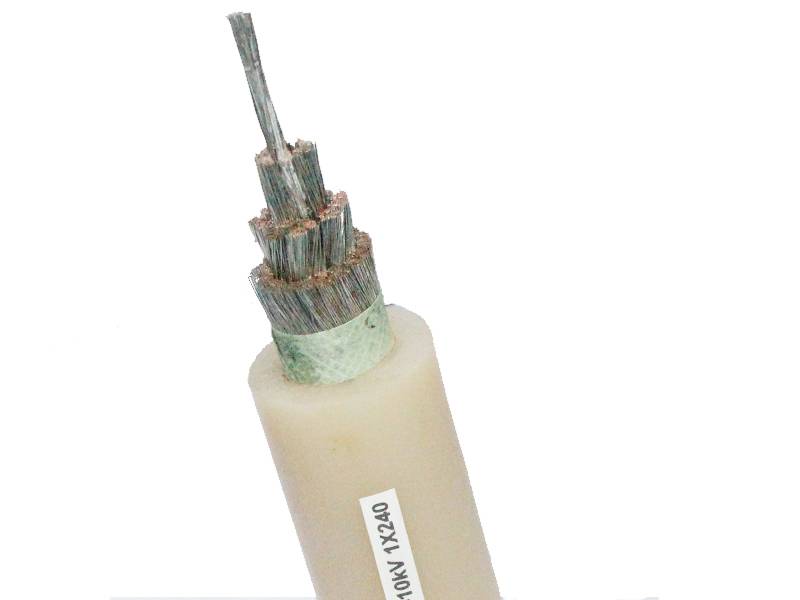

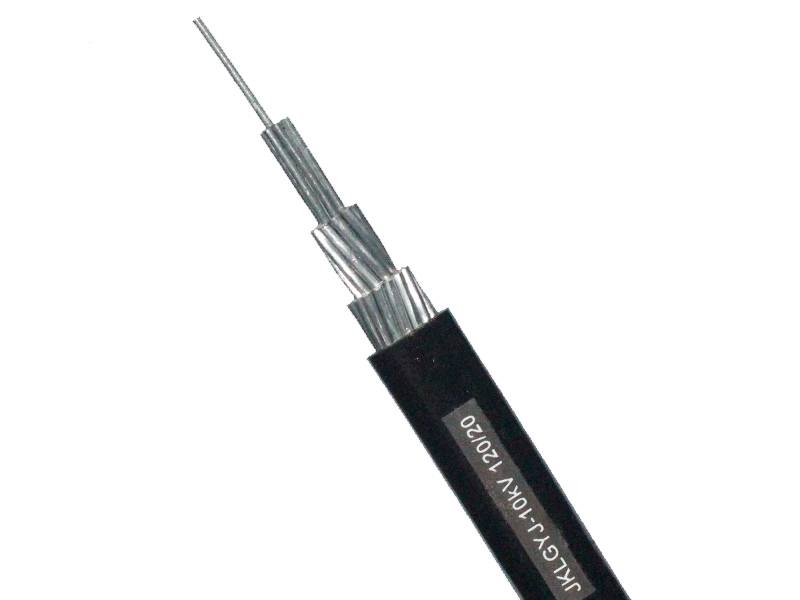

Isoliertes Freileitungskabel mit 10 kV Nennspannung
Angebotsgespräch
China
Industriepark des Kreises Dazhu, Provinz Sichuan
+86 0818-6226666
cddl@chndo.com
Produktbeschreibung
Technische Parameter
|
Modell |
Name |
Hauptverwendungszwecke |
|
JKYJ |
Freileitungskabel mit Kupferkern, vernetztem Polyethylen und Isolierung |
Bei Freileitungsinstallationen werden flexible Kupferkernleitungen als Transformatorableitungen verwendet . Beim Verlegen der Kabel ist ein bestimmter Abstand zwischen Kabeln und Bäumen einzuhalten; häufiger Kontakt zwischen Kabeln und Bäumen ist im Betrieb zulässig. |
|
JKTRYJ |
Freileitungskabel mit weichem Kupferkern und vernetzter Polyethylenisolierung |
|
|
JKLYJ |
Freileitungskabel mit Aluminiumkern und vernetzter Polyethylenisolierung |
|
|
JKLGYJ |
Freileitungskabel mit Stahlkern und Aluminiumleiter, vernetzter Polyethylenisolierung |
|
|
JKLHYJ |
Freileitungskabel mit Kern aus Aluminiumlegierung und vernetzter Polyethylen-Isolierung |
|
|
JKY |
Freileitungskabel mit Kupferkern und Polyethylenisolierung |
|
|
JKTRY |
Freileitungskabel mit weichem Kupferkern und Polyethylen- Isolierung |
|
|
JKLY |
Freileitungskabel mit Aluminiumkern und Polyethylenisolierung |
|
|
JKLHY |
Freileitungskabel mit Aluminiumlegierungskern und Polyethylenisolierung |
|
|
JKLYJ/B |
Freileitungskabel mit Aluminiumkern und natürlicher, vernetzter Polyethylen- Isolierung |
Bei der Verlegung von Kabeln in Freileitungen muss ein bestimmter Abstand zwischen Kabel und Bäumen eingehalten werden. Im Betrieb ist häufiger Kontakt zwischen Kabel und Bäumen zulässig . |
|
JKLHYJ/B |
Freileitungskabel mit Aluminiumlegierungskern und Isolierung aus vernetztem Polyethylen. |
|
|
JKLYJ/Q |
Freileitungskabel mit Aluminiumkern, leichtem, vernetztem Polyethylen und dünner Isolierung |
Bei der Verlegung von Kabeln in Freileitungen ist ein ausreichender Abstand zwischen Kabel und Bäumen einzuhalten . Kurzzeitiger Kontakt zwischen Kabel und Bäumen ist im Betrieb zulässig . |
|
JKLGYJ/Q |
Freileitungskabel mit Stahlkern und Aluminiumleiter, leichtem, vernetztem Polyethylen und dünner Isolierung |
|
|
JKLHYJ/Q |
Freileitungskabel mit Aluminiumlegierungskern, leichtem, vernetztem Polyethylen und dünner Isolierung |
|
|
JKLY/Q |
Freileitungskabel mit Aluminiumkern, leichtem Polyethylen und dünner Isolierung |
|
|
JKLHY/Q |
Freileitungskabel mit Aluminiumlegierungskern und leichter Polyethylen-Isolierung |
|
Modell |
Chipanzahl |
Nennspannung 10 kV |
|
Nennquerschnitt (mm) |
||
|
JKYJ |
1 |
10-300 |
|
JKTRYJ |
3 |
25-300 |
|
JKLYJ |
3+K(A) oder 3+K(B) |
25-300, davon K25-120 |
|
JKLGYJ |
||
|
JKLHYJ |
||
|
JKY |
1 |
10-300 |
|
JKTRY |
||
|
JKLY |
||
|
JKLHY |
||
|
JKLYI/Q |
||
|
JKLGYJ/Q |
||
|
JKLHY/Q |
||
|
JKLY/Q |
||
|
JKLHYJ/Q |
||
|
JKLYJ/8 |
3 |
25-300 |
|
JKLHYJ/B |
3+K(A) oder 3+K(B) |
25-300, davon K25-120 |
