I. Implementierungsnorm: GB/T 12706.1~2-2008
II. Anwendung: Geeignet für den Einsatz in Freileitungen mit einer Nennspannung von 3,6/6 kV und darunter.
III. Betriebsbedingungen:
1. Die maximale Temperatur des Kabelleiters beträgt 70 °C.
2. Bei einem Kurzschluss (maximale Dauer 5 Sekunden) darf die maximale Temperatur des Leiters mit einem Querschnitt von 300 mm² oder weniger 160 °C nicht überschreiten. Die maximale Temperatur des Leiters mit einem Querschnitt von mehr als 300 mm² darf 140 °C nicht überschreiten.
3. Die Umgebungstemperatur während der Kabelverlegung darf nicht unter 0 °C liegen. Der minimale Biegeradius beträgt:
Einadriges Kabel: 20 mm D
Mehradriges Kabel: 15 mm D
1/3

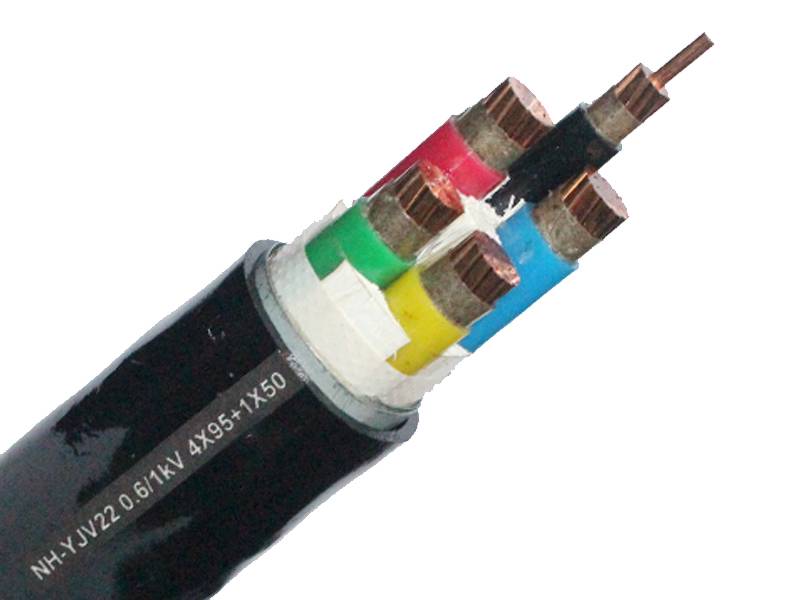

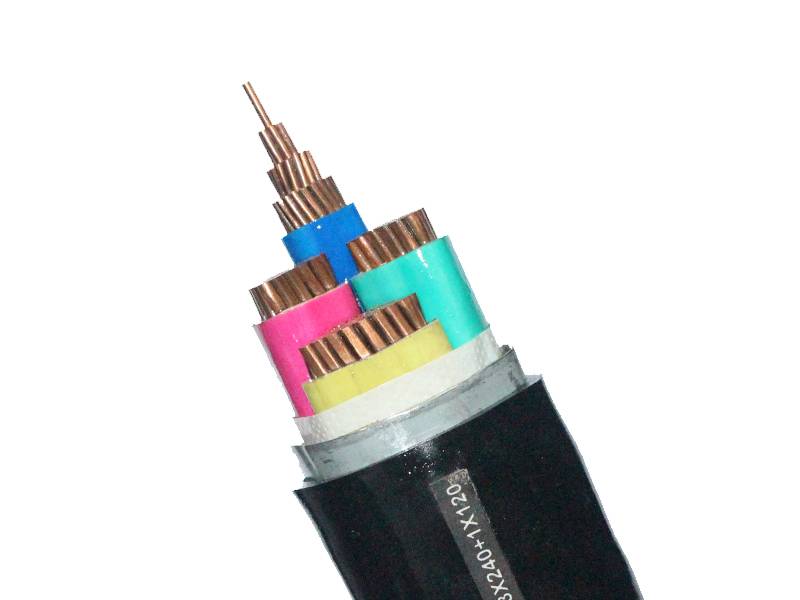

Kupferkern-, Aluminiumkern- und PVC-isolierte Stromkabel mit einer Nennspannung von 6 kV und darunter
EXW
$0.89-99.09 /m
China
Industriepark des Kreises Dazhu, Provinz Sichuan
+86 0818-6226666
cddl@chndo.com
Produktbeschreibung
Technische Parameter
|
Modell |
Name |
|
|
Stahlkern |
Aluminiumkern |
- |
|
W |
VLV |
Polyvinylchlorid- isolierte und Polyvinylchlorid-ummantelte Stromkabel |
|
VY |
VLY |
Polyvinylchlorid-isoliertes, mit Polyethylen ummanteltes Stromkabel |
|
VV22 |
VLV22 |
Polyvinylchlorid-isoliertes Stahlband, armiertes Polyvinylchlorid-ummanteltes Stromkabel |
|
VV23 |
VLV23 |
Polyvinylchlorid-isoliertes, stahlbandarmiertes, polyethylenummanteltes Stromkabel |
|
VV32 |
VLV32 |
Polyvinylchlorid-isoliertes, feinstahlarmiertes, polyvinylchloridummanteltes Stromkabel |
|
VV33 |
VLV33 |
Polyvinylchlorid-isoliertes, feinstahlarmiertes, polyethylenummanteltes Stromkabel |
|
VV42 |
VLV42 |
Polyvinylchlorid-isoliertes, grobstahldrahtarmiertes, polyvinylchloridummanteltes Stromkabel |
|
VV43 |
VLV43 |
Polyvinylchlorid-isoliertes, grobstahldrahtarmiertes, polyethylenummanteltes Stromkabel |
|
Modell |
Chipanzahl |
Bemessungsspannung kV |
|||
|
0,6/1 |
1,8/3 |
3,6/6 |
|||
|
Kupferkern |
Aluminiumkern |
- |
Nennquerschnitt (mm² ) |
||
|
W VY W22 W23 |
VLV VLY VLV22 VLV23 |
1 |
1,5-800 4-1000 10-1000 |
10-800 10-1000 10-1000 |
10-1000 10-1000 10-1000 |
|
W VY W22 W23 |
VLV VLY VLV22 VLV23 |
2 |
1,5-185 4-185 4-185 |
10-185 10-185 10-185 |
10-150 10-150 10-150 |
|
VV VY W22 VV23 W32 W33 W42 VV43 |
VLV VLY VLV22 VLV23 VLV32 VLV33 VLV42 VLV43 |
3 |
1,5-300 4-300 4-300 |
10-300 10-300 10-300 |
10-300 10-300 10-300 16-300 16-300 |
|
W VY W22 W23 |
VLV VLY VLV22 VLV23 |
3+1 |
4-300 4-300 |
10-300 10-300 |
2 |
|
VV VY W22 VV23 |
VLV VLY VLV22 VLV23 |
4 |
4-185 4-185 |
10-185 10-185 |
2 |
