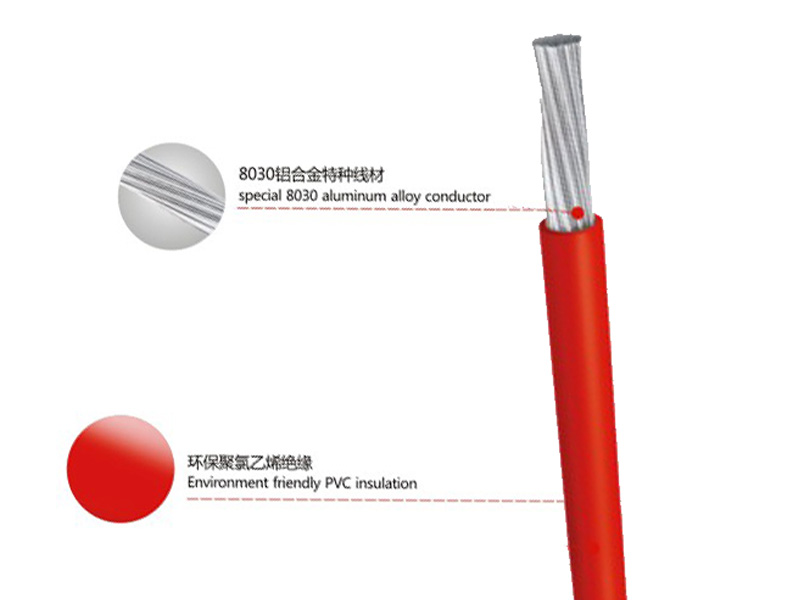

Nennspannung 450 V, 750 V, Aluminiumlegierungsleiter, umweltfreundliche PVC-Isolierung

I.Ausführungsstandard: Unternehmensstandard der Sichuan Chndo Cable Co., Ltd.
II. Anwendung: Geeignet für elektrische Geräte und Beleuchtungseinrichtungen in Wohngebäuden, Kaufhäusern und Fabriken mit einer Nennspannung von 450/750 V und darunter.
III. Produkteigenschaften:
1. Der Leiter besteht aus einem Leiter der Serie 8000 und zeichnet sich durch hohe Kriechfestigkeit, Flexibilität, Dehnung, Zugfestigkeit sowie sichere und stabile Verbindungen aus. Im Einzelnen:
(1) Gute Leitfähigkeit: Die Leitfähigkeit des Aluminiumlegierungsleiters beträgt über 61 % IACS. Bei gleicher Übertragungskapazität ist die Länge eines Aluminiumlegierungsdrahtes mit gleichem Gewicht etwa doppelt so groß wie die eines Kupferdrahtes, und der Leiterquerschnitt ist um mehr als 60 % größer. Das Gewicht eines Aluminiumlegierungsdrahtes mit gleicher Länge beträgt etwa die Hälfte des Gewichts eines Kupferdrahtes.
(2) Höhere Zugfestigkeit: Das Verhältnis von Zugfestigkeit zu Gewicht von Aluminiumlegierungsdraht ist ca. 30 % höher als das von herkömmlichem Aluminiumdraht und ca. 50 % höher als das von Kupferdraht. Dieses hohe Verhältnis von Zugfestigkeit zu Gewicht eignet sich für die vertikale Verlegung.
(3) Ausgezeichnete Kriechfestigkeit: Die spezielle Legierungszusammensetzung und das Wärmebehandlungsverfahren reduzieren das Kriechen des Metalls unter Hitze und Druck erheblich und vermeiden so Überhitzung und Unfälle durch erhöhten Kontaktwiderstand.
(4) Stabile Verbindung: Die Legierungszusammensetzung des Aluminiumlegierungsleiters verbessert seine Verbindungsleistung deutlich. Insbesondere nach der Härtung des Leiters sorgt der hinzugefügte Eisenanteil für eine ausgezeichnete Kriechfestigkeit. Dadurch wird die Verbindungsstabilität auch unter langfristiger Überlastung und Überhitzung gewährleistet. Die Leistung ist vergleichbar mit der von Kupferleitern unter denselben Bedingungen.
(5) Hervorragende Flexibilität: Der Aluminiumlegierungsleiter hält zahlreichen Biegungen stand. Dadurch werden die Unfallgefahren durch Leiterbrüche oder -risse bei der Installation vermieden und die Sicherheit und Zuverlässigkeit erhöht.
(6) Hervorragende Rückstellfestigkeit: Werden Kupfer- und Aluminiumlegierungsdraht bei Raumtemperatur um 90 Grad gebogen, beträgt der Rückstellwinkel des Aluminiumlegierungsdrahts nach Entlastung nur 60 % desjenigen des Kupferdrahts. Da Aluminiumlegierungsdraht kein Formgedächtnis besitzt, ist seine Rückstellfestigkeit besser als die von Kupferdraht. Die Anschlussklemme lässt sich bei der Installation leicht festziehen, was die Festigkeit erhöht und die Stabilität der Verbindung verbessert.
2. Das Isoliermaterial besteht aus umweltfreundlichem PVC und entspricht der EU-RoHS-Richtlinie. Es ist umweltfreundlich, säure- und laugenbeständig, ölbeständig, feuchtigkeitsbeständig und schimmelresistent.
3. Die Nennspannung U0/U des Drahtes beträgt 450/750 V.
4. Die maximale Dauerbetriebstemperatur des Drahtes beträgt 70 °C.
5. Die Verlegetemperatur des Drahtes sollte nicht unter 0 °C liegen.
6. Der minimal zulässige Biegeradius des Drahtes beim Verlegen: (Bei Drähten mit einem Außendurchmesser (D) von weniger als 25 mm beträgt der zulässige Biegeradius nicht weniger als 4D; bei Drähten mit einem Außendurchmesser (D) von 25 mm oder mehr beträgt der zulässige Biegeradius nicht weniger als 6D.)

Drahtart, Spezifikationen und Querschnitt

Drahtbezeichnung
