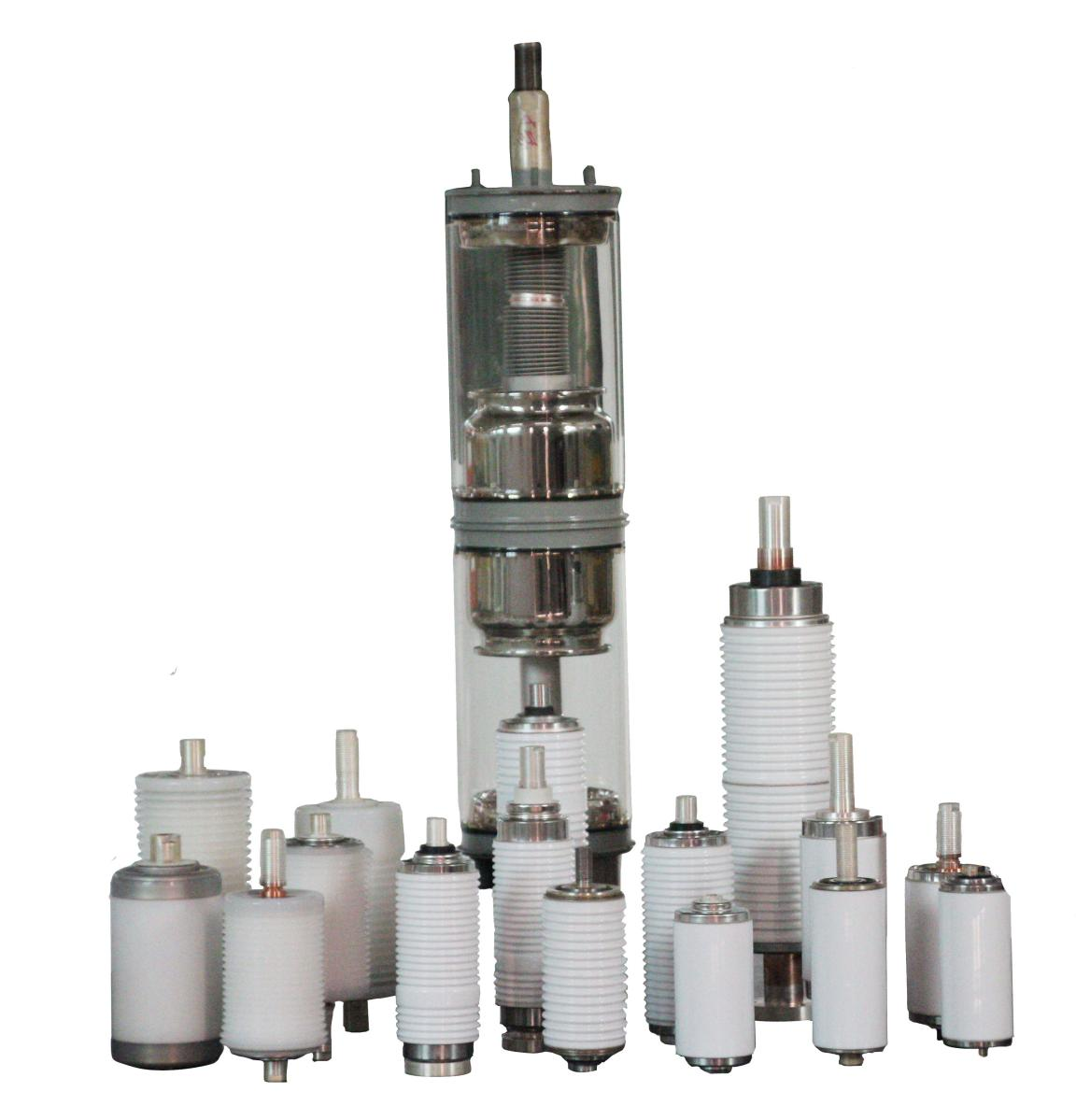

Vakuumschalter

Seriennummer

Projekt

Einheit

numerische Werte

1

Nennspannung

Kv

12

40,5

72,5

126

2

Bemessungsstrom

A

630

2500

2500

2000

3

Nennfrequenz

Hz

50

80

50

50

4

Kurzzeitige (1 min) Netzfrequenz-Stehspannung

kV

42

118

160

230

5

Blitzstoßfestigkeit

kV

75

215

380

550

6

Bemessungskurzschlussausschaltstrom

kA

20

31,5

31,5

40

7

Nennspitzenstrom

kA

50

80

80

100

8

Bemessungskurzschlussstrom

Ka

50

80

80

100

9

Bemessungskurzzeit-Stoßstrom

kA

20

31,5

31,5

40

10

Bemessungskurzschlussdauer

S

4

4

4

4

11

Bemessungskurzschlussausschaltstrom und Anzahl der Ausschaltvorgänge

Mal

30

30

20

30

12

Mechanische Lebensdauer

Mal

10000

10000

10000

10000

13

Selbstschließkraft des Kontakts

N

80±30

150±50

300±50

300±50

14

Kontaktreaktionskraft bei Nennöffnungsweite

N

150±50

250±50

420±100

550±100

15

Schaltungswiderstand bei der unteren Grenze des Nennkontaktdrucks

μΩ

≤30

≤80

≤100

≤60

16

Zulässige Verschleißdicke

Mm

3

3

4

4

17

Gasdruck im Inneren des Vakuumschalters

Pa

≤1,33×10-3

18

Masse der beweglichen Teile

kg

0,52

2,5

7,5

11,5

19

Vakuumunterbrechermasse

kg

1,60

8.28

19,5

26
