Produkt-Beschreibung:
Der Drehgeber hat eine einseitige Lagerstruktur und ein Druckgussgehäuse. Er hat eine gute Widerstandsfähigkeit gegen mechanische Beschädigungen und ist weit verbreitet in allen Arten von Industrieanlagen eingesetzt.
Produktmerkmale:
①Einendige Lagerstruktur
②Zwei Enddichtungen
③Metallschale ist stabiler und stoßfester.
④Maximaler Impuls 1024ppr
1/1

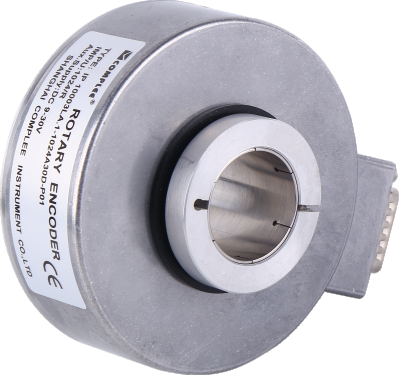

Inkrementale Drehgeber der Serie 100 für hohe Beanspruchung
Angebotsgespräch
China
No.790 Pengfeng Road, Songjiang Science and Technology Park, Shanghai, China
+8621-57858383
sales@complee.com
Produktbeschreibung
Parameter
|
Technische Parameter |
|||
|
Produkt Modell |
IP 10003LA.1 |
||
|
Geber Typ |
Inkremental |
||
|
Prinzip der Abtastung |
Optisch |
||
|
Schnittstelle |
Push-Pull-Ausgang |
||
|
Anzahl der Leitungen |
512, 1024, 2048 |
||
|
Referenzpunkt |
Eine |
||
|
Ausgangsfrequenz |
≥100kHz |
||
|
Elektrischer Anschluss |
DP15-Stecker |
||
|
Versorgungsspannung |
DC9-30V |
||
|
Stromaufnahme |
≤100mA |
||
|
Wellentyp* (Hohlwelle ohne Passfedernut) |
φ25 mm |
φ30mm |
φ35 mm |
|
Mechanisch zulässige Drehzahl n |
≤3000rpm |
||
|
Anlaufmoment |
≤0.05N.m(20℃) |
||
|
Trägheitsmoment des Rotors |
8.9×10⁴kgm² |
||
|
Schwingung 10Hzbis 200Hz Schock 6ms |
≤50m/s² |
||
|
Arbeitstemperatur |
-40℃...+80℃ |
||
|
Schutzklasse |
IP54 |
||
|
Montageart |
Ebene elastische Verbindungen |
||
|
Maximale Wellenbelastung |
Axial ≤30N;Radial ≤20N |
||
|
Maximale Belastung der Welle |
≈0.5kg |
||
|
|
512Line：1420626Y-21 |
512Line：1390626G-21 |
512Line：14306269-21 |
