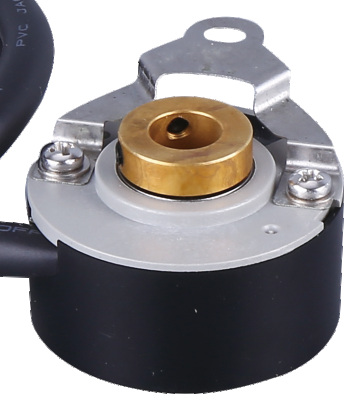

Technische Parameter

Produktmodell

IP 3502JF.1

Geber-Typ

Inkremental

Prinzip der Abtastung

Fotoelektrisch

Schnittstelle

TTL

Ausgangssignale*

ABZ+Gegenrichtung

ABZUVW+Gegenrichtung

Anzahl der Kommutierungssignalzyklen*

/

3P、4P、5P

Versorgungsspannung

DC5V(±5%)

Anzahl der Zeilen*

256、1000、1024、1250、1500、2000、2500、3000、4000、5000、6000

Referenzpunkt

1 C/T,Breite gleich einem Zyklus Inkrementalsignal

Frequenz des Ausgangssignals

≤200kHz

Elektrischer Anschluss

Kabeltyp (Standardkabellänge 500mm)

Stromaufnahme

≤50mA (ohne Last)

Wellentyp

Kegelige Bohrung: Kegel = 1:10 Wellendurchmesser φ7mm

Mechanisch zulässige Drehzahl n

≤6000rpm

Anlaufmoment

≤6.5×10-³N.m(20℃)

Trägheitsmoment des Rotors

1,5×10- °kgm²

Zulässiges Axialspiel der gemessenen Welle

Axial ≤0.2mm;Radial ≤0.05mm

Vibration

1.5mm(5~57Hz);≤98m/s²(57~200Hz) 2 Stunden in jede der 3 Richtungen

Schock

≤980 m/s²11ms 3 mal in jede der 6 Richtungen

Arbeitstemperatur

-20℃...+85℃

Schutzklasse

IP40

Befestigung

Elastische Flachstecker

Gewicht

≈0.3Kg

Anwendbare ID

产品型号

IP 3502JH.1

编码器类型

增量式

感应原理

光电式

接口

TTL

输出信号*

ABZ+反向

ABZUVW+反向

换向信号周期数*

/

3P、4P、5P

供电电压

DC5V(±5%)

线数*

256、1000、1024、1250、1500、2000、2500、3000、4000、5000、6000

参考点

1 C/T,宽度等于一周期增量信号

输出信号频率

≤200kHz

电气连接

导线引出型(标准导线长500mm)

电流消耗

≤50mA(无负载)

轴类型

空心无键槽(止动螺丝):轴径φ6mm/φ8mm

机械允许转速n

≤6000rpm

启动扭矩

≤6.5×10³N.m(20℃)

转子转动惯量

1.5×10- °kgm²

被测轴允许的轴向窜动

轴向≤0.2mm;径向≤0.05mm

振动

1.5mm(5~57Hz);≤98m/s²(57~200Hz) 3方向各2小时

冲击

≤980 m/s²11ms 6方向各3次

工作温度

-20℃...+85℃

防护等级

IP40

安装方式

平面弹性连接件

重量

≈0.3Kg

适用ID
