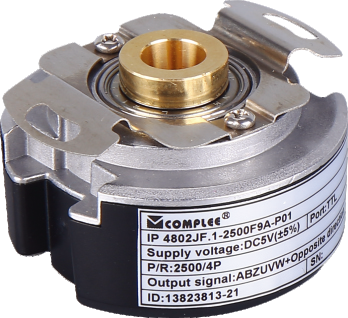

Serie 48 Inkremental-Drehgeber

Technische Parameter

Produkt Modell

IP 4802JH.1

Geber Typ

Inkremental

Prinzip der Abtastung

Fotoelektrisch

Schnittstelle

TTL

Ausgangssignale

ABZ+Gegenrichtung

ABZUVW+Gegenrichtung

Anzahl der Kommutierungszyklen*

/

3P、4P、5P

Versorgungsspannung

DC5V(±5%)

Anzahl der Leitungen

1000、1024、1250、2048、2500、4096、5000

Referenzpunkt

1 C/T, Breite gleich einem Zyklus Inkrementalsignal

Frequenz des Ausgangssignals

≤200kHz

Elektrischer Anschluss

Kabeltyp (Standardkabellänge 500 mm)

Stromaufnahme

≤50mA(ungeladen

)

Typ der Welle

Hohlkörper ohne Passfedernut (Anschlagschraube): Wellendurchmesser φ8mm

Mechanisch zulässige Drehzahl n

≤6000rpm

Anlaufmoment

≤9.8×10-³N.m(20℃)

Trägheitsmoment des Rotors

6.5×10- °kgm²

Zulässiges Axialspiel der gemessenen Welle

Axial ≤0,2mm;Radial ≤0,05mm;Neigung ≤0,1°

Schwingungen

1,5mm(5～40Hz);≤49m/s²(40～200Hz) 2 Stunden in jeder der 3 Richtungen

Schock

≤490 m/s²11ms 3 mal in jede der 6 Richtungen

Betriebstemperatur

-20℃... +85℃

Schutzart

IP40

Montageart

Elastische Abstützung

Gewicht

≈110g

Anwendbare ID

Produkt Modell

IP 4802JF.1

Geber Typ

Inkremental

Prinzip der Abtastung

Fotoelektrisch

Schnittstelle

TTL

Ausgangssignale

ABZ+Gegenrichtung

ABZUVW+Gegenrichtung

Anzahl der Kommutierungszyklen*

/

3P、4P、5P

Versorgungsspannung

DC5V(±5%)

Anzahl der Leitungen*

1000、1024、1250、2048、2500、4096、5000

Bezugspunkt

1 C/T,Breite gleich einem Zyklus Inkrementalsignal

Frequenz des Ausgangssignals

≤200kHz

Elektrischer Anschluss

Kabeltyp (Standardkabellänge 500 mm)

Stromaufnahme

≤50mA(ungeladen

)

Wellentyp

Kegelige Bohrung: Kegel = 1:10 Wellendurchmesser φ9mm

Mechanisch zulässige Drehzahl n

≤6000rpm

Anlaufmoment

≤9.8×10³N.m(20℃)

Trägheitsmoment des Rotors

6.5×10-°kgm

Zulässiges Axialspiel der gemessenen Welle

Axial ≤0,2mm; radial ≤0,05mm; Neigungswinkel ≤0,1°

Vibration

1.5mm(5～40Hz);≤49m/s²(40～200Hz) 2 Stunden in jede der 3 Richtungen

Schock

≤490 m/s²11ms 3 mal in jede der 6 Richtungen

Arbeitstemperatur

-20℃...+85℃

Schutzklasse

IP40

Befestigung

Elastische Unterstützung

Gewicht

≈110g

Anwendbare ID
