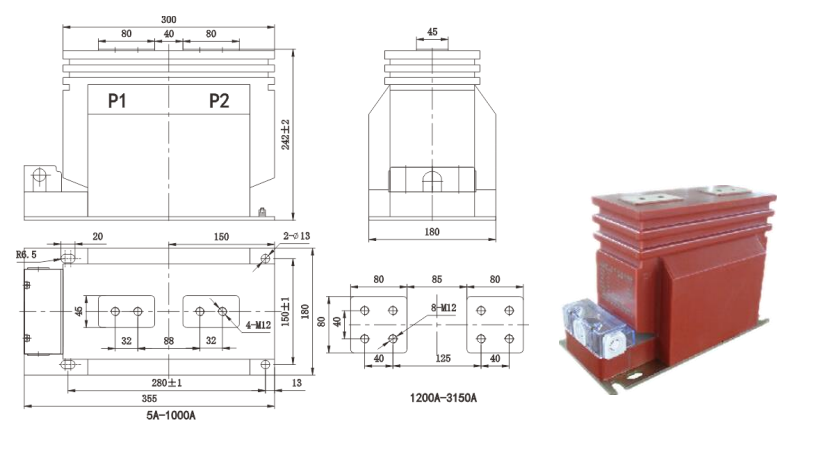

Stromwandler des Typs LZZBJ9-10C2G
Diese Art von Stromtransformator ist Epoxidharz-Guss geschlossene Säulenstruktur, geeignet für Innen 50Hz, Nennspannung von 10kV und die folgenden Stromleitungen und ihre Ausrüstung für die Messung von Strom, elektrische Energie und Relais Schutz.
Technische Parameter
Produktnorm: GB/T20840.1 und GB/T20840.2
Nennfrequenz: 50Hz
Sekundärer Nennstrom: 5A oder 1A
Umgebungstemperatur: -5℃~+40℃
| Primärer Nennstrom | Klasse Kombination | Nennleistung(VA) | Thermischer Kurzzeitstrom (kA/S) | Dynamischer Stabilitätsstrom (kA) | Bemessungsisolationspegel (kV) | |||
| 0.2S | 0.2 | 0.5 | 10P | |||||
| 5-250 | 0.2S/10P15 0.5/10P15 |
10 | 10 | 15 | 15 | 150I1n | 375 IIn | 12/42/75 |
| 300-600 | 45 | 100 | ||||||
| 750-1000 | 15 | 20 | 20 | 100 | ||||
| 1200-1500 | 63 | 130 | ||||||
| 2500-3150 | 80 | 160 | ||||||
| 5-250 | 0.2S/0.5/10P15 0.2S/10P10/10P10 0.5/10P10/10P10 |
10 | 10 | 10 | 15 | 150I1n | 375 IIn | 12/42/75 |
| 300-600 | 45 | 100 | ||||||
| 750-1000 | 15 | 15 | 20 | 63 | 100 | |||
| 1200-1500 | 63 | 130 | ||||||
| 2500-3150 | 80 | 160 | ||||||
