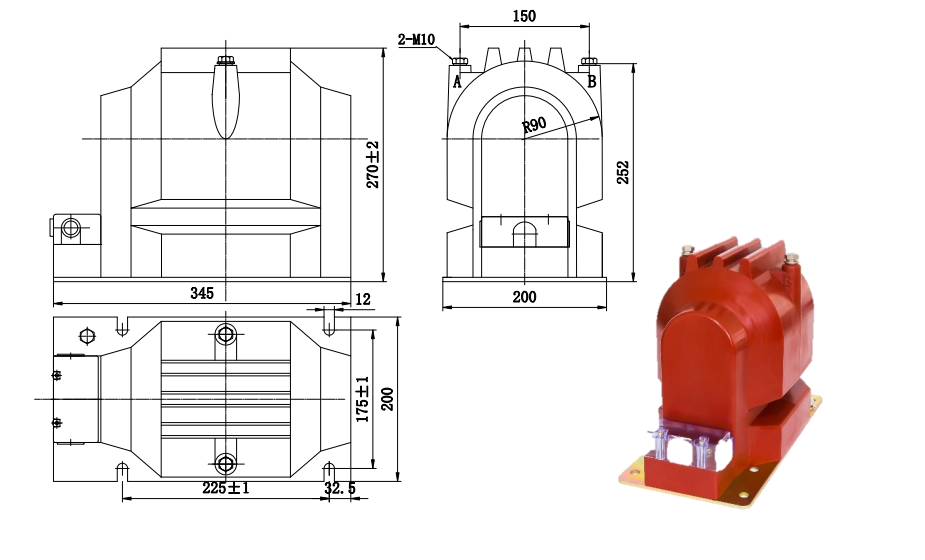

Spannungswandler Typ JDZ(X)11-6、10(G
Diese Art von Spannungswandler ist ein vollständig geschlossenes Produkt aus Epoxidharz-Guss, geeignet für Innenräume mit 50 Hz und einer Nennspannung von 10 kV und darunter in Stromnetzen für Spannungs- und Leistungsmessung und Relaisschutz.
Technische Parameter
Norm:GB/T20840.1 und GB/T20840.3
Umgebungstemperatur:-5℃~+40℃
Nennfrequenz: 50Hz
Verunreinigungsgrad: Ⅱ Grad
| Modell | Nennspannungsverhältnis (kV) | Genauigkeitsgrad und Genauigkeitsgradkombination | Sekundäre Nennleistung (VA) | Thermische Grenzleistung (VA) | Bemessungsisolationspegel (kV) |
| JDZ11-6 | 6/0.1 | 0.2 0.5 1 3 |
40 100 200 240 |
500 | 7.2/30/60 |
| JDZ11-10 | 10/0.1 | 12/42/75 | |||
| 10/0.1/0.1 | 0.2/0.2 0.2/0.5 0.5/0.5 |
25/25 25/25 60/60 |
|||
| 10/0.1/0.22 | 0.2 0.5 1 |
20 60 120 |
|||
| JDZ11-6G | 6/ √3/0.1/ √3/0.1/ √3/0.1/3 | 0.2/6P 0.5/6P 1/6P |
20/100 60/100 100/100 |
400 | 7.2/30/60 |
| JDZ11-10G | 10/ √3/0.1/ √3/0.1/ √3/0.1/3 | 12/42/75 |
