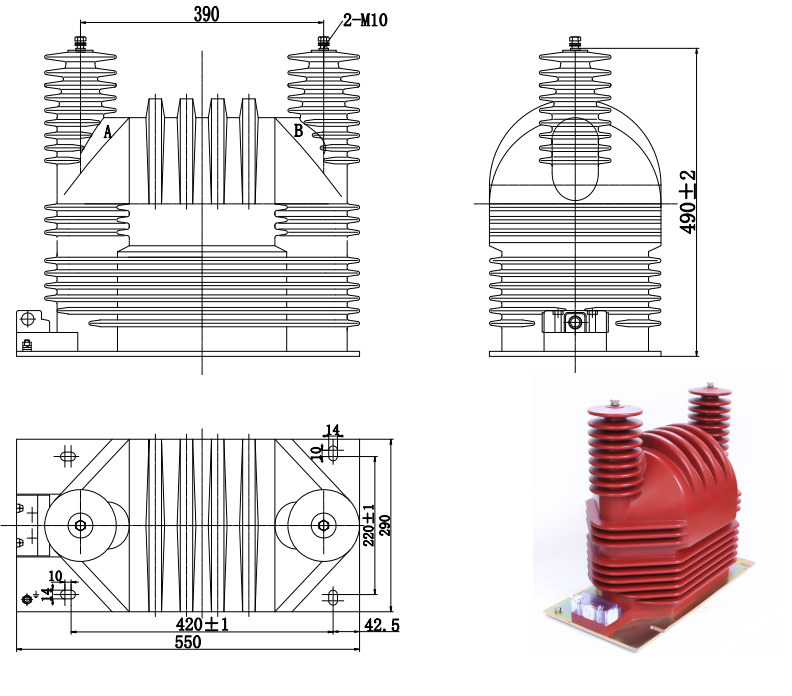

Spannungswandler Typ JDZ(X)9-35(G)
Diese Art von Spannungswandler ist ein vollständig geschlossenes Produkt aus Epoxidharz-Guss, geeignet für Innenräume mit 50 Hz und einer Nennspannung von 10 kV und darunter in Stromnetzen für Spannungs- und Leistungsmessung und Relaisschutz.
Technische Parameter
Norm:GB/T20840.1 und GB/T20840.3
Umgebungstemperatur:-5℃~+40℃
Nennfrequenz: 50Hz
Verunreinigungsgrad: Ⅱ Grad
| Modell | Nennspannungsverhältnis (kV) | Sekundäre Nennleistung (VA) | Thermische Grenzleistung (VA) | Bemessungsisolationspegel (kV) | ||
| Klasse0.2 | Klasse 0.5 | 6P | ||||
| JDZ9-35 | 35/0.1 | 60 | 120 | 800 | 40.5/95/200 | |
| JDZ9-35 | 35/0.1/0.1 | 60 | 120 | 400 | 40.5/95/200 | |
| JDZ9-35G | 35/ √3/0.1/ √3/0.1/3 | 40 | 80 | 100 | 600 | 40.5/95/200 |
| JDZ9-35G | 35/ √3/0.1/ √3/0.1/ √3/0.1/3 | 15 | 20 | 100 | 400 | 40.5/95/200 |
