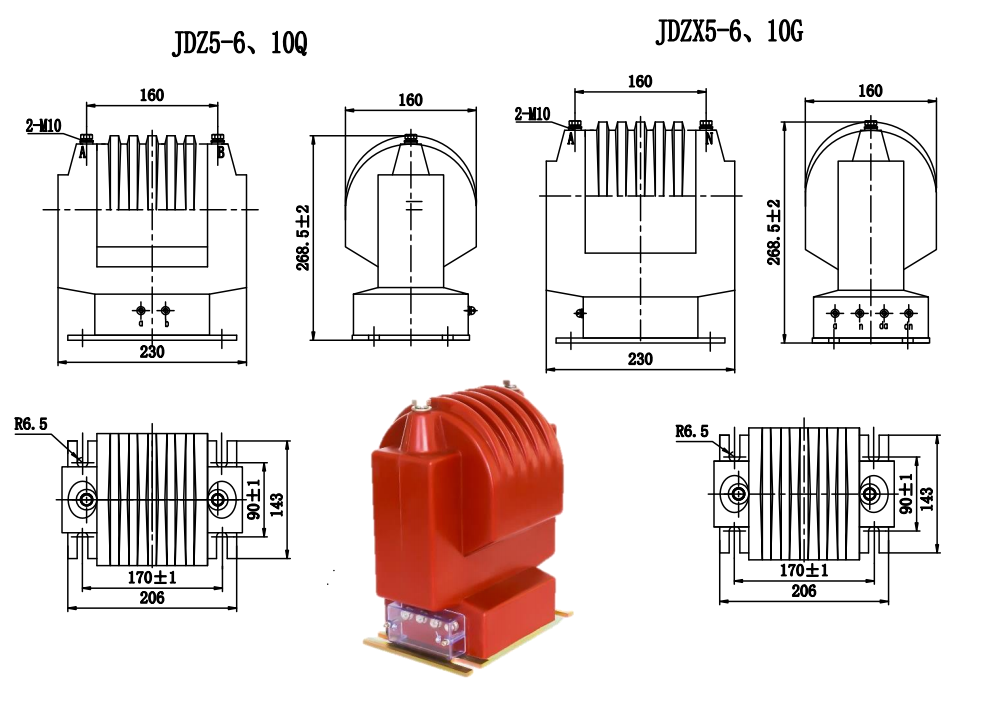

Spannungswandler Typ JDZ (X) 5-6, 10Q (G)
Diese Art von Spannungswandler ist ein vollständig geschlossenes Produkt aus Epoxidharz-Guss, geeignet für Innenräume mit 50 Hz und einer Nennspannung von 10 kV und darunter in Stromnetzen für Spannungs- und Leistungsmessung und Relaisschutz.
Technische Parameter
Norm:GB/T20840.1 und GB/T20840.3
Umgebungstemperatur:-5℃~+40℃
Nennfrequenz: 50Hz
Verunreinigungsgrad: Ⅱ Grad
| Modell | Nennspannungsverhältnis (kV) | Sekundäre Nennleistung (VA) | Thermischer Grenzwertausgang | Bemessungsisolationsniveau | ||||
| Klasse 0.2 | Klasse 0.5 | Klasse 1 | Klasse 3 | 6P | ||||
| JDZ5-6Q | 6/0.1 | 10 | 15 | 30 | 100 | 150 | 7.2/30/60 | |
| JDZ5-10Q | 10/0.1 | 15 | 30 | 50 | 150 | / | 200 | 12/42/75 |
| JDZ5-10Q | 10/0.1/0.22 | 15 | 30 | 50 | 150 | / | 200 | 12/42/75 |
| JDZX5-6G | 6/ √3/0.1/ √3/0.1/3 | 10 | 15 | 30 | 100 | 50 | 150 | 7.2/30/60 |
| JDZX5-10G | 10/ √3/0.1/ √3/0.1/3 | 15 | 30 | 50 | 150 | 50 | 200 | 12/42/75 |
