Zusammenfassung
Die Lösung für Leckagekontrollmanagement basiert auf Infrastruktur-Sensorgeräten wie Hauptwasserzählern, Durchflussmessern, Drucktransmittern, Haushaltswasserzählern und Geräuschaufzeichnungsgeräten und errichtet ein Durchflussmess- und Übertragungssystem, das das gesamte Rohrnetz abdeckt; auf Basis der DMA-Technologie (District Metered Area, abgegrenztes Messgebiet) wird eine abgeschlossene Zonenmessung realisiert, die Leckagerate genau berechnet und der Wasserverlust (NRW, Non-Revenue Water) reduziert.
Hintergrund
Der Wasserverlust (NRW) gehört zu den größten Verlusten von Wasserversorgungsunternehmen. Die Lage von Leckagen ist unbestimmt, die Lecksuche hängt von Erfahrung ab, und die Wirkung der Leckagekontrolle lässt sich schwer quantitativ messen. Ohne Zonenmessung und Analysemethoden können Wasserversorgungsunternehmen nicht beurteilen, wo Wasser verloren geht, wie viel verloren geht und ob die Gegenmaßnahmen wirksam sind.
Beschreibung der Lösung
1. DMA-Zonen-Leckageanalyse und -lokalisierung
Durch Ventilabsperrung und Rohrleitungssanierung wird ein großes städtisches Wasserversorgungsnetz in kleine Bereiche mit klaren Grenzen und hydraulischer Unabhängigkeit unterteilt. Die in den einzelnen DMAs installierten Durchflussmesser und Druckmessgeräte berechnen automatisch die zonale Leckagerate und die Leckagewassermenge und lösen bei Überschreitung des Schwellenwerts automatisch einen Alarm aus. Makroskopisch wird vorrangig in DMAs mit hoher Leckage nach Lecks gesucht; mikroskopisch werden DMAs, die den Schwellenwert überschreiten, weiter in sekundäre Unterzonen unterteilt, und durch schrittweises Schließen von Ventilen und Vergleich der Durchflüsse wird der leckagebehaftete Rohrabschnitt lokalisiert.
2. Wasserzählerüberwachung und Alarmierung

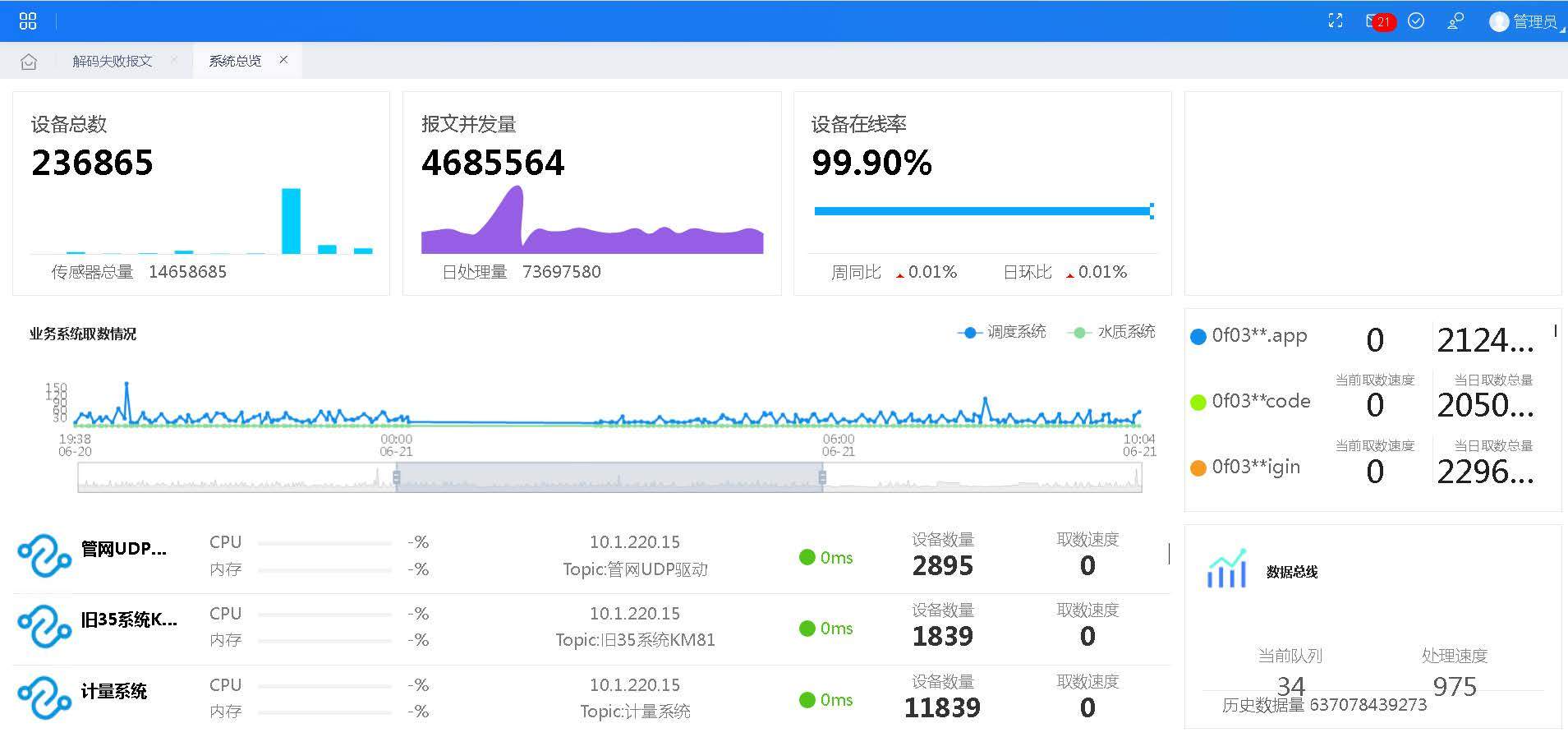

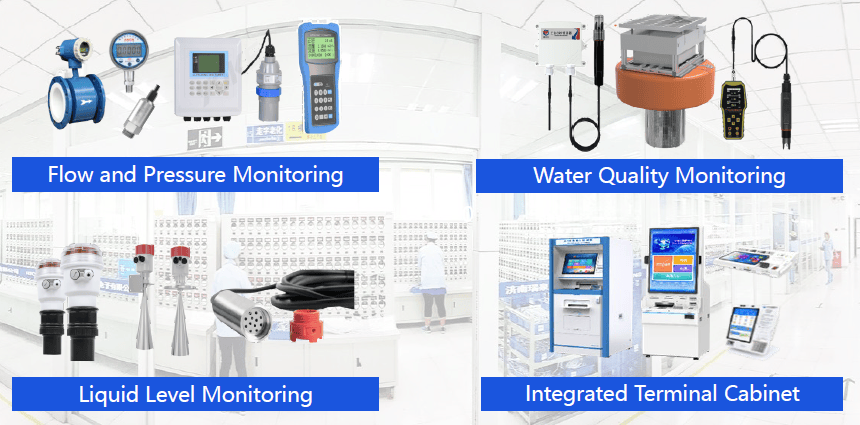

An den Durchflussüberwachungspunkten der einzelnen Zonen werden die wichtigsten Sensorgeräte wie Hauptwasserzähler, Durchflussmesser, Drucktransmitter, Haushaltswasserzähler und Geräuschaufzeichnungsgeräte eingesetzt; über NB-IoT, 4G, RTU und die IoT-Plattform werden Durchfluss- und Druckdaten zusammengeführt. Die Überwachungsdaten werden in einen geschlossenen Ablauf von „Überwachung – Analyse – Bearbeitung – Bewertung" überführt, der die Bereiche Gesamtdarstellung, zonale Leckagekontrolle, Alarmzentrale, Frühwarnung und Leckagekontrolle abdeckt und eine wissenschaftliche Leckagebewertung ermöglicht, die messtechnische Leckagekontrolle und managementbezogene Leckagekontrolle kombiniert.
3. Fernsteuerung und Rohrbruchanalyse
Die Lösung bietet intelligente Fernsteuerungsfunktionen für Pumpen und Ventile, die fernbedient oder manuell oder regelbasiert automatisch gesteuert werden können, um Pumpen ein- und auszuschalten, Wassermengen anzupassen sowie Elektroventile zu öffnen und zu schließen; bei einem Rohrbruch empfiehlt das System einen Ventilschließplan für die betroffenen Leitungen, um den Auswirkungsbereich zu verkleinern und die Dauer zu verkürzen, und gewährleistet durch den täglichen Betrieb und die Instandhaltung kontinuierlich den Betrieb des Rohrnetzes.
Kundennutzen
Die Leckagerate jeder Zone wird messbar und bewertbar; die Leckagebekämpfung wandelt sich von einer erfahrungsbasierten flächendeckenden Untersuchung zu einer datengesteuerten Priorisierung, wobei DMAs mit hoher Leckage vorrangig identifiziert und bearbeitet werden. Der Wasserverlust (NRW) und der entsprechende Energieverbrauch sinken entsprechend, Rohrbrüche können schneller isoliert werden und haben geringere Auswirkungen, und Wasserversorgungsunternehmen erzielen quantifizierbare und nachhaltige Wassereinsparungen.
