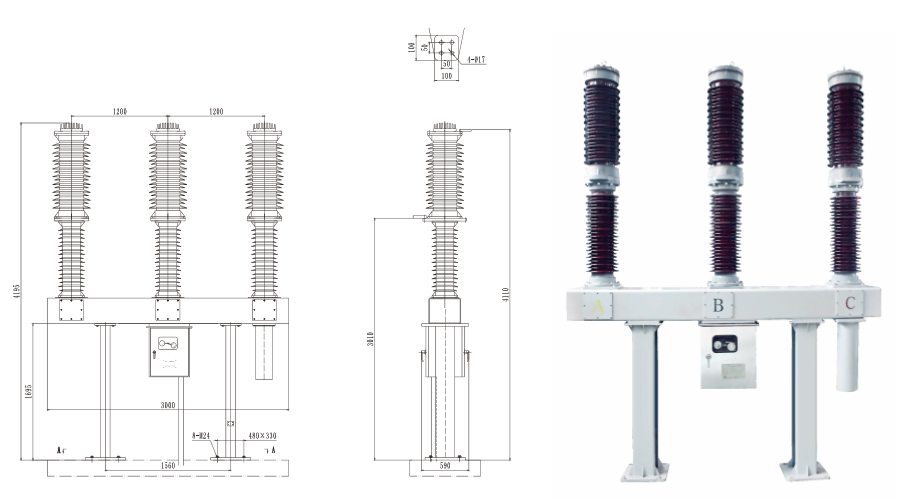

ZW□-126 Vakuum-Leistungsschalter für den Außenbereich
Angebotsgespräch
China
Nr. 3, 22. Straße, Östlicher Neuer Bezirk, Stadt Wenling, Stadt Taizhou, Provinz Zhejiang
+86 010-83910265
Online
Merken
Produktbeschreibung

Dieser Leistungsschalter ist eine von unserem Unternehmen eigenständig entwickelte und gefertigte Vakuum-Leistungsschaltergeneration der neuesten Generation. Er basiert auf einem Vakuumschalter, ist in Säulenbauweise ausgeführt und verwendet eine Verbundisolierung für die spannungsführenden Teile. Dadurch werden die bei Vorgängermodellen üblichen Probleme mit Öl- und Gasleckagen vollständig behoben. Er ist ein Ersatz für SF6-Leistungsschalter und beendet gleichzeitig die Monopolstellung von SF6 bei Höchstspannungsschaltern. Er findet breite Anwendung in der Energie-, Metallurgie-, Maschinenbau-, Chemie- und anderen Industriezweigen sowie an Orten mit häufigem Schaltbetrieb.

Technische Parameter

Seriennummer

Projekt

Einheit

numerische Werte

1

Nennspannung

kV

126

2

Bemessungsstrom

A

2000/3150

3

Nennfrequenz

Hz

50

4

Netzfrequenz-Stehspannung (1 min): (nass) (trocken) Phase-Phase, gegen Erde, Unterbrechung

kV

195

230

5

Blitzstoßspannungsfestigkeit (Spitzenwert) zwischen den Phasen, gegen Erde und Abschaltspannung

kV

550

6

Bemessungskurzschlussausschaltstrom

kA

40

7

Bemessungskurzschlussausschaltstrom und Anzahl der Ausschaltvorgänge

Mal

20

8

Bemessungsspitzenstromfestigkeit (Spitzenwert)

kA

100

9

Bemessungskurzzeitstromfestigkeit und -dauer

kA/S

40/4

10

Bemessungskurzschlussstrom (Spitzenwert)

kA

100

11

Hauptstromkreis

μΩ

≤ 100

12

Mechanische Lebensdauer

Mal

10000

13

Umgebungstemperatur

—45 bis +50
