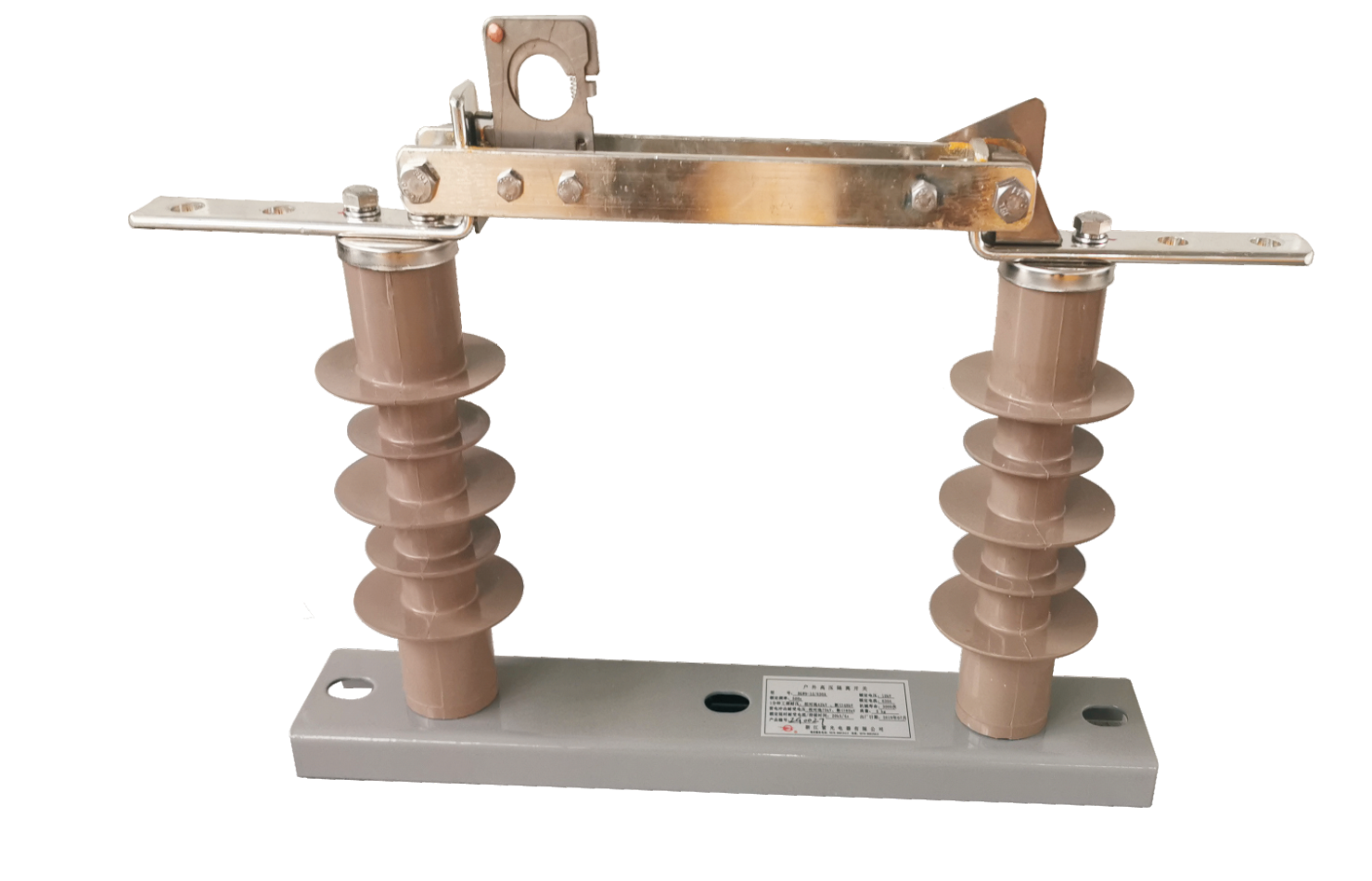

GW9-12 Hochspannungs-Trennschalter für den Außenbereich

Der integrierte Dreiphasen-Trennschalter GW9-12 (im Folgenden „Schalter“ genannt) ist für 12-kV-Hochspannungs-Übertragungs- und -Verteilungsleitungen geeignet und dient zum Trennen und Schließen von Dreiphasenstromkreisen mit Spannung, aber ohne Last. Der Schalter ist für Dreiphasen-Leitungssysteme konzipiert und zeichnet sich durch einen einfachen Aufbau, Wirtschaftlichkeit und einfache Bedienung aus. Er ist mit Nennströmen von 200, 400, 600, 630, 800 und 1000 A erhältlich. Er besteht aus einem Sockel, Stützisolatoren, leitfähigen Teilen und einem manuellen Betätigungsmechanismus. Der Sockelrahmen setzt sich aus einer Drehwelle, gebogenen Blechen und einem aus Winkelstahl geschweißten Rahmen zusammen. Sechs Kontaktsitze sind am Sockelrahmen befestigt und federbelastet. Beim Öffnen treibt der Betätigungshebel die Drehwelle an, wodurch der Isolator den Messerschalter nach oben drückt und vom Kontakt trennt. Der Messerschalter dreht sich um den Kontaktsitz, und der Kontakt bewegt sich unter seiner Wirkung nach oben in die Öffnungsposition. Beim Schließen treibt der Betätigungskurbelarm die Drehwelle an, wodurch der Betätigungsisolator den Messerschalter nach unten zieht. Nach dem Kontakt dreht sich der Messerschalter, und gemeinsam drehen sie sich in die Schließposition.
