Der Vakuum-Lastschalter der FZW-Serie für den Außenbereich ist ein umweltfreundliches Produkt, das frei von Öl- und Gasverschmutzung ist. Durch die Verbindung zwischen Trennkontakt und dreiphasigem Vakuumschalter wird beim Öffnen eine sichere Trennung gewährleistet, was Sicherheit und Zuverlässigkeit garantiert. Kompakte Bauweise, einfacher Aufbau, geringe Größe sowie einfache Installation und Wartung ermöglichen eine unkomplizierte Bedienung. Die intelligente Steuerung ist modular aufgebaut und unterstützt verschiedene Kommunikationsprotokolle, was Upgrades und Wartung vereinfacht. Diese Lastschalter-Serie ist für Nennspannungen von 12 bis 72,5 kV ausgelegt und eignet sich für Umspannwerke, Industrie- und Bergbaubetriebe, die Automatisierung von Stromnetzen in städtischen und ländlichen Gebieten sowie für Standorte mit häufigem Schaltbetrieb.
1/1

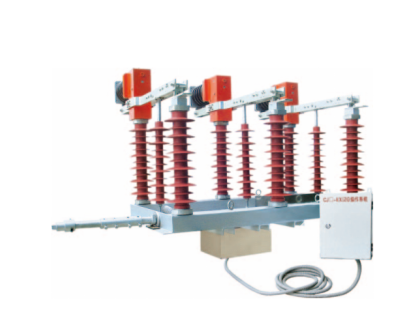

FZW-Serie – Vakuum-Lastschalter für den Außenbereich
Angebotsgespräch
China
Nr. 3, 22. Straße, Östlicher Neuer Bezirk, Stadt Wenling, Stadt Taizhou, Provinz Zhejiang
+86 010-83910265
1728896342@qq.com
Produktbeschreibung
Technische Parameter
|
Seriennummer |
Projekt |
Einheit |
numerische Werte |
||
|
1 |
Nennspannung |
kV |
12 |
40,5 |
72,5 |
|
2 |
Bemessungsstrom |
A |
630 |
1250 |
1600 |
|
3 |
Nennfrequenz |
Hz |
50 |
||
|
4 |
1-minütige Netzfrequenz-Stehspannung (nass) (trocken) Vakuumtrennung/Phase-zu-Phase, Phase-zu-Erde/Trennung |
kV |
34 42/42/48 |
80 68/95/110 |
135 140/160/200 |
|
5 |
Blitzstoßspannungsfestigkeit (Spitzenwert) zwischen den Phasen, gegen Erde und Abschaltspannung |
kV |
75/85 |
185/215 |
350/420 |
|
6 |
Bemessungs-Wirklast-Ausschaltstrom |
A |
630 |
1250 |
1250, 1600 |
|
7 |
Bemessungs-Ladeunterbrechungsstrom |
A |
10 |
10 |
10 |
|
8 |
Bemessungs-Ausschaltstrom im geschlossenen Regelkreis |
A |
630 |
1250 |
1250, 1600 |
|
9 |
5% Wirklast-Ausschaltstrom |
A |
31,5 |
63 |
31,5 |
|
10 |
Bemessungskurzzeitstromfestigkeit und -dauer |
kA/S |
20/4 |
25/4 |
20,25/4 |
|
11 |
Nennspitzenstrom |
kA |
50 |
63 |
63,80 |
|
12 |
Bemessungskurzschlussstrom |
kA |
50 |
63 |
63,80 |
|
13 |
Hauptstromkreiswiderstand |
μΩ |
≤ 150 |
||
|
14 |
Widerstand des Hilfskreises |
μΩ |
400 ≤ R ≤ 1500 |
500 ≤ R ≤ 1500 |
600 ≤ R ≤ 1500 |
|
15 |
Kleiner Bruch/Großer Bruch |
M m |
≥ 80/200 |
≥ 180/420 |
≥ 450/690 |
|
16 |
Mechanische Lebensdauer |
Mal |
10000 |
2000 |
|
