Dieser Vakuum-Leistungsschalter ist ein luftisoliertes Schaltgerät für den Innenbereich. Unter normalen Betriebsbedingungen und innerhalb der technischen Parameter gewährleistet er einen sicheren und zuverlässigen Betrieb im entsprechenden Spannungsnetz. Der VS1-Leistungsschalter eignet sich für Wiedereinschaltvorgänge und ermöglicht häufige Schaltvorgänge oder Mehrfachunterbrechungen innerhalb des Betriebsstrombereichs. Seine mechanische Lebensdauer beträgt bis zu 10.000 Schaltzyklen, und er kann bis zu 50 Kurzschlussunterbrechungen mit voller Kapazität durchführen. Der VS1-Leistungsschalter kann fest, ausziehbar oder rahmenmontiert in Schaltanlagen installiert werden.
1/1

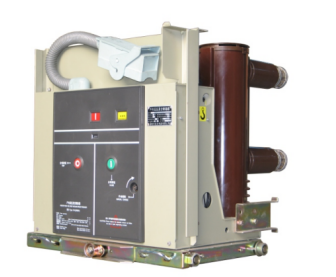

VS1-12 Vakuum-Leistungsschalter für Hochspannung in Innenräumen
Angebotsgespräch
China
Nr. 3, 22. Straße, Östlicher Neuer Bezirk, Stadt Wenling, Stadt Taizhou, Provinz Zhejiang
+86 010-83910265
1728896342@qq.com
Produktbeschreibung
Technische Parameter
|
Seriennummer |
Projekt |
Einheit |
numerische Werte |
|
1 |
Nennspannung |
kV |
12 |
|
2 |
Bemessungsstrom |
A |
630, 1250, 1600, 2000, 2500, 3150 |
|
3 |
Nennfrequenz |
Hz |
50 |
|
4 |
1 Minute Netzfrequenz-Stehspannung |
kV |
42 |
|
5 |
Blitzstoßfestigkeit |
kV |
75 |
|
6 |
Bemessungskurzschlussausschaltstrom |
kA |
20, 25, 31, 5, 40 |
|
7 |
Nennspitzenstrom |
kA |
50, 63, 80, 100 |
|
8 |
Bemessungskurzschlussstrom |
kA |
50, 63, 80, 100 |
|
9 |
Bemessungskurzzeit-Stoßstrom |
kA |
20, 25, 31, 5, 40 |
|
10 |
Bemessungskurzschlussdauer |
S |
4 |
|
11 |
Bemessungs-Ausschaltstrom einer einzelnen/gegenüber geschalteten Kondensatorbank |
A |
630/400 (40 kA entsprechen 800/400) |
|
12 |
Bemessungs-Einschaltstrom der Kondensatorbank |
kA |
12,5 ( Frequenz ≤ 1000 Hz) |
|
13 |
Nennbetriebssequenz |
Automatisches Wiederschließen : Öffnen 0,3 s – Schließen (offen) – 180 s – Schließen (offen) |
|
|
Nicht-automatische Wiederschließung : 180S- schließen- öffnen - 180S- schließen- öffnen |
|||
|
14 |
Bemessungsspannung der Stromversorgung für den Öffnungs- und Schließmechanismus |
V |
DC(AC)220(110) |
