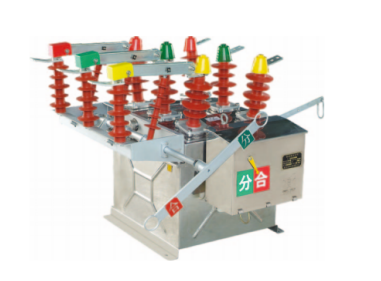

ZW8-12 Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich
Angebotsgespräch
China
Nr. 3, 22. Straße, Östlicher Neuer Bezirk, Stadt Wenling, Stadt Taizhou, Provinz Zhejiang
+86 010-83910265
Online
Merken
Produktbeschreibung

Dieser Leistungsschalter ist ein umweltfreundliches Produkt, das frei von Öl- und Gasverschmutzungen ist. Er verfügt über eine dreiphasige, gekapselte Bauweise mit Vakuum-Lichtbogenlöschung, was Sicherheit und Zuverlässigkeit gewährleistet. Seine kompakte Bauweise vereinfacht Installation und Inbetriebnahme. Er bietet Überlast- und Kurzschlussschutz, automatische Wiedereinschaltung und weitere Funktionen. Je nach Bedarf kann er mit einem Trennschalter (sichtbarer Trennkontakt) und einer elektronischen Fernsteuerung ausgestattet werden, die mit der Vakuum-Lichtbogenlöschkammer verbunden ist und so eine Fernsteuerung ermöglicht. Geeignet für 10-kV-Verteilungsleitungen und kleine bis mittelgroße Umspannwerke.

Technische Parameter

Seriennummer

Projekt

Einheit

numerische Werte

1

Nennspannung

kV

12

2

Bemessungsstrom

A

630

3

Nennfrequenz

Hz

50

4

Netzfrequenz-Stehspannung (1 min): (nass) (trocken) Phase-Phase, gegen Erde, Unterbrechung

kV

34

42/48

5

Blitzstoßspannungsfestigkeit (Spitzenwert) zwischen den Phasen, gegen Erde und Abschaltspannung

kV

75/85

6

Bemessungskurzschlussausschaltstrom

kA

20

7

Bemessungskurzschlussausschaltstrom und Anzahl der Ausschaltvorgänge

Mal

30

8

Bemessungsspitzenstromfestigkeit (Spitzenwert)

kA

50

9

Bemessungskurzzeitstromfestigkeit und -dauer

kA/S

20/4

10

Bemessungskurzschlussstrom (Spitzenwert)

kA

50

11

Hauptstromkreis

μΩ

≤ 1 2 0 ( ohne Isolation )

≤ 15 0 ( mit Isolation )

12

Mechanische Lebensdauer

Mal

10000
