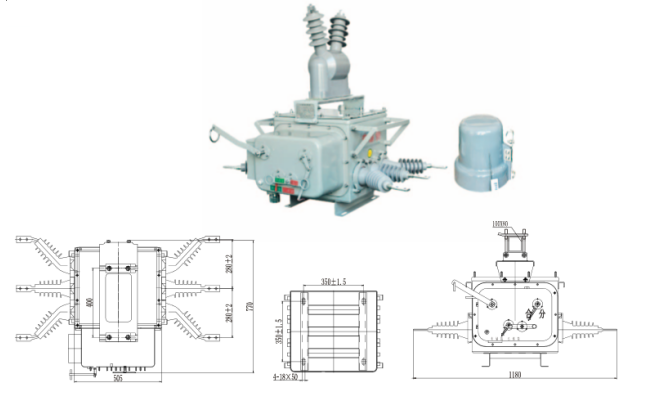

ZW20B-12 Intelligenter, integrierter Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich
Angebotsgespräch
China
Nr. 3, 22. Straße, Östlicher Neuer Bezirk, Stadt Wenling, Stadt Taizhou, Provinz Zhejiang
+86 010-83910265
Online
Merken
Produktbeschreibung

Dieser Leistungsschalter ist ein Gerät zur Stromverteilung im Außenbereich, das Schalttechnik, moderne Netzwerktechnik und Mikrocomputer-Verarbeitung vereint. Er verfügt über eine bewährte, dreiphasige, gekapselte Bauweise. Das Produkt ist hochintelligent und integriert Schutz, Überwachung und Steuerung. Sein Ein- und Ausschaltvorgang ist stabil und zuverlässig. Es stehen verschiedene Kommunikationsprotokolle zur Verfügung. Der modulare Aufbau ermöglicht einfache Erweiterungen und Wartung. Er eignet sich für Umspannwerke, Industrie- und Bergbaubetriebe, die Automatisierung von städtischen und ländlichen Stromnetzen sowie für Standorte mit häufigem Betrieb. Ein optionaler Trennschalter mit dreiphasiger Anbindung ist erhältlich. Im geöffneten Zustand verfügt der Trennschalter über eine deutlich sichtbare Unterbrechung und eine Verriegelung gegen Fehlbedienung mit dem Leistungsschaltergehäuse, was einen sicheren Betrieb und eine komfortable Wartung gewährleistet.

Technische Parameter

Seriennummer

Projekt

Einheit

numerische Werte

1

Nennspannung

kV

12

2

Bemessungsstrom

A

630

3

Nennfrequenz

Hz

50

4

Netzfrequenz-Stehspannung (1 min): (nass) (trocken) Phase-Phase, gegen Erde, Unterbrechung

kV

34

42/48

5

Blitzstoßspannungsfestigkeit (Spitzenwert) zwischen den Phasen, gegen Erde und Abschaltspannung

kV

75/85

6

Bemessungskurzschlussausschaltstrom

kA

20,25

7

Bemessungskurzschlussausschaltstrom und Anzahl der Ausschaltvorgänge

Mal

30

8

Bemessungsspitzenstromfestigkeit (Spitzenwert)

kA

50/63

9

Bemessungskurzzeitstromfestigkeit und -dauer

kA/S

20,25/4

10

Bemessungskurzschlussstrom (Spitzenwert)

kA

50,63

11

Hauptstromkreis

μΩ

≤ 1 5 0 ( ohne Isolation )

≤ 200 ( mit Isolation )

12

von N2 -Gas (Überdruck)

MPa

0,01

13

Mechanische Lebensdauer

Mal

10000
