Dieser Leistungsschalter ist ein Gerät zur Stromverteilung im Außenbereich, das Schalttechnik, moderne Netzwerktechnik und Mikrocomputer-Verarbeitung vereint. Er besteht im Wesentlichen aus dreiphasigen, integrierten, festversiegelten Polen, Stromwandlern, Federbetätigungsmechanismen und einem Gehäuse. Das Produkt ist hochintelligent und integriert Schutz, Überwachung und Steuerung. Es stehen verschiedene Kommunikationsprotokolle zur Verfügung, und sein modularer Aufbau ermöglicht einfache Erweiterungen und Wartung. Er eignet sich für Umspannwerke, Industrie- und Bergbaubetriebe, die Automatisierung von städtischen und ländlichen Stromnetzen sowie für Standorte mit häufigem Schaltbedarf. Optional sind ein- oder zweiseitige Trennschalter mit dreiphasiger Verkettung erhältlich. Im geöffneten Zustand weist der Trennschalter eine deutlich sichtbare Unterbrechung auf und ist mit einer Fehlbedienungssperre am Leistungsschaltergehäuse ausgestattet, was einen sicheren Betrieb und eine komfortable Wartung gewährleistet.
1/1

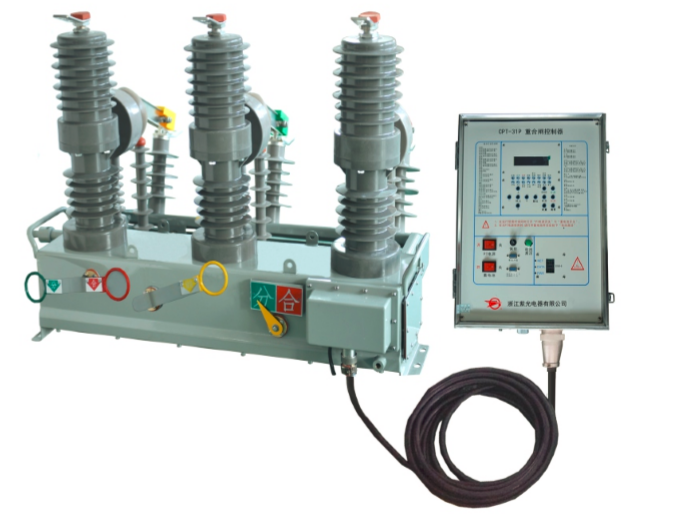

ZW32-12/24 Vakuum-Hochspannungs-Leistungsschalter für den Außenbereich
Angebotsgespräch
China
Nr. 3, 22. Straße, Östlicher Neuer Bezirk, Stadt Wenling, Stadt Taizhou, Provinz Zhejiang
+86 010-83910265
1728896342@qq.com
Produktbeschreibung
Technische Parameter
|
Seriennummer |
Projekt |
Einheit |
numerische Werte |
|
|
1 |
Nennspannung |
kV |
12 |
vierundzwanzig |
|
2 |
Bemessungsstrom |
A |
630 |
1250 |
|
3 |
Nennfrequenz |
Hz |
50 |
50 |
|
4 |
Netzfrequenz-Stehspannung (1 min): (nass) (trocken) Phase-Phase, gegen Erde, Unterbrechung |
kV |
34 42/48 |
50 65 |
|
5 |
Blitzstoßspannungsfestigkeit (Spitzenwert) zwischen den Phasen, gegen Erde und Abschaltspannung |
kV |
75/85 |
125 |
|
6 |
Bemessungskurzschlussausschaltstrom |
kA |
20 |
25 |
|
7 |
Bemessungskurzschlussausschaltstrom und Anzahl der Ausschaltvorgänge |
Mal |
30 |
|
|
8 |
Bemessungsspitzenstromfestigkeit (Spitzenwert) |
kA |
50 |
63 |
|
9 |
Bemessungskurzzeitstromfestigkeit und -dauer |
kA/S |
20 |
25/4 |
|
10 |
Bemessungskurzschlussstrom (Spitzenwert) |
kA |
50 |
63 |
|
11 |
Hauptstromkreis |
μΩ |
≤ 80 ( ohne Isolation) ≤ 150 ( mit Isolation ) |
|
|
12 |
Mechanische Lebensdauer |
Mal |
10000 |
|
