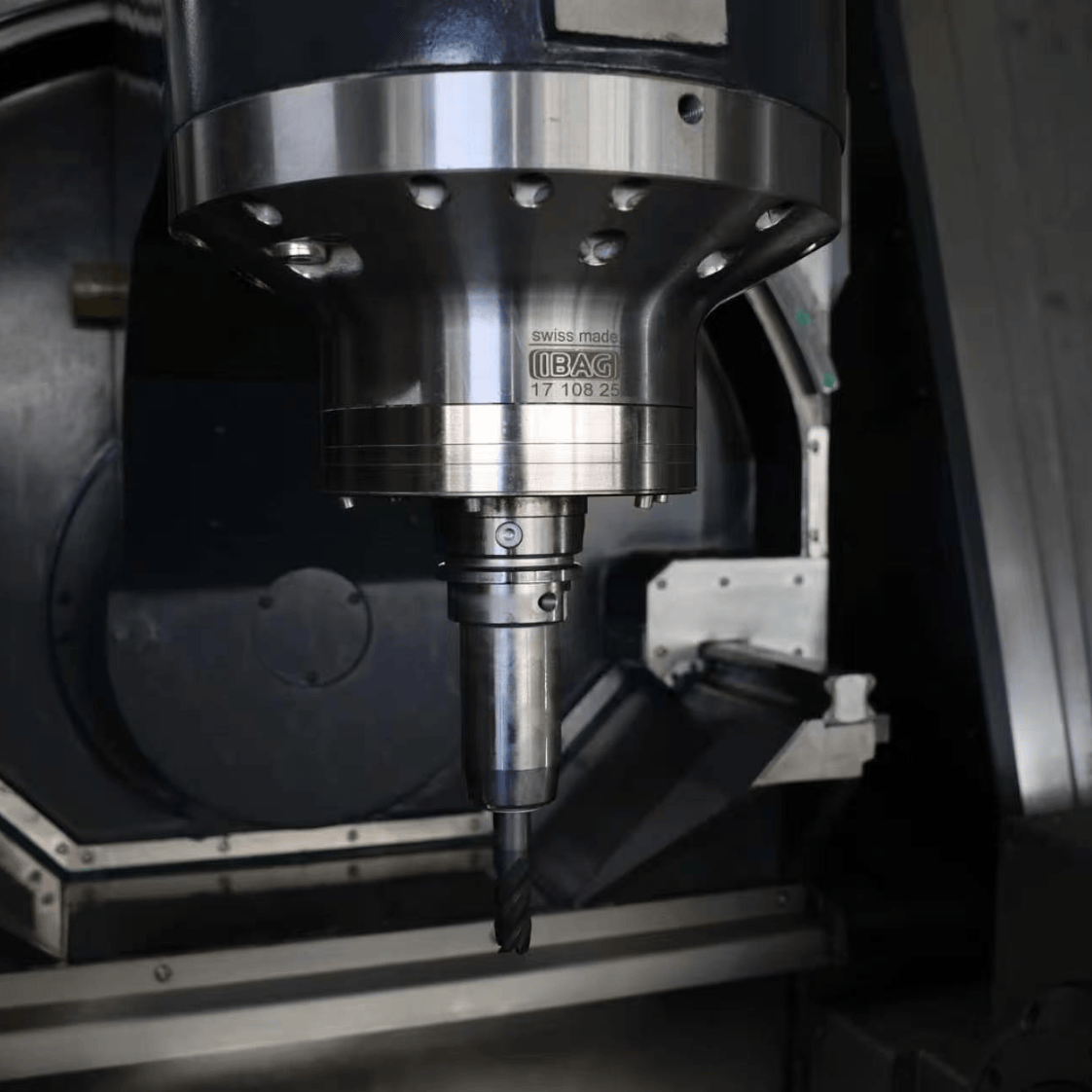

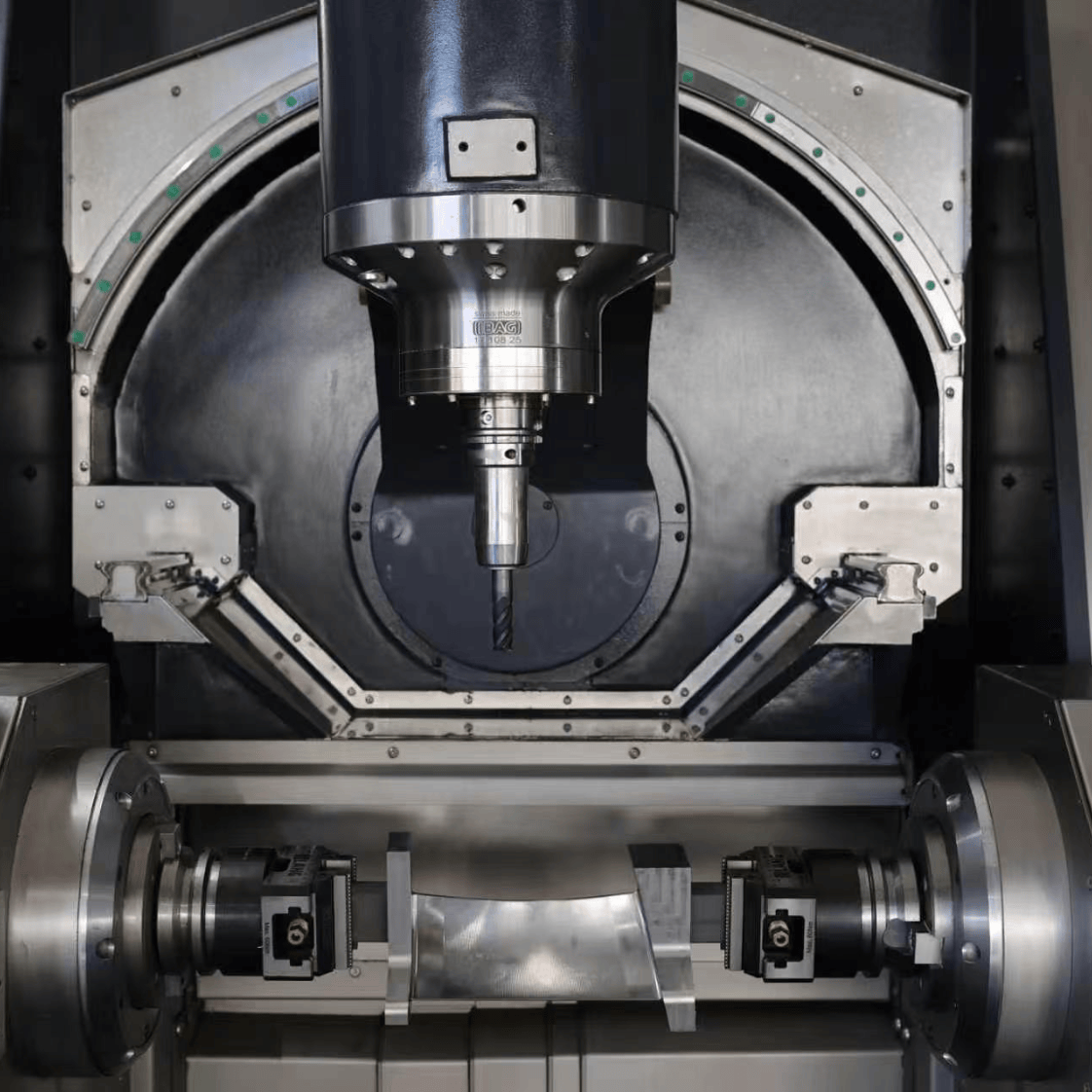

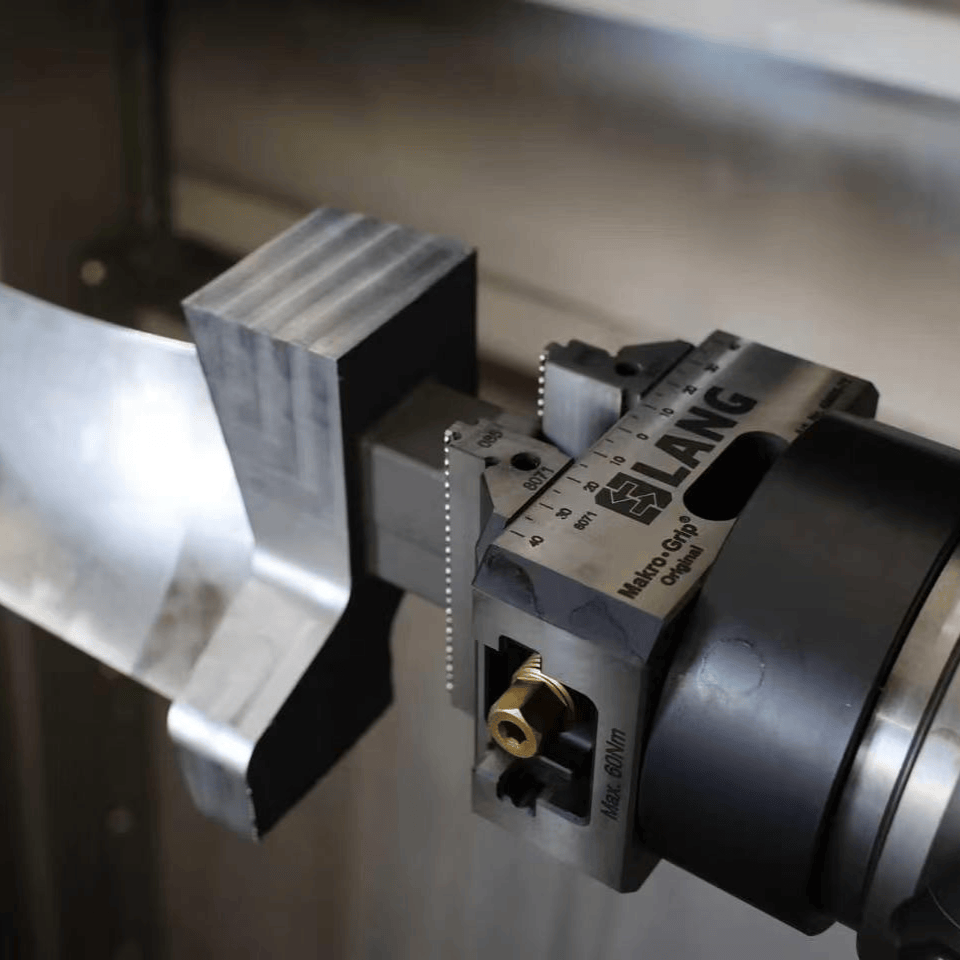

Das fünfachsige Präzisionsbearbeitungszentrum für Schaufelblätter der BM-Serie von Boluospan wurde speziell für die Feinbearbeitung von Gasturbinen- und zivilen Flugtriebwerksschaufeln entwickelt. Die A/B-Achsen verfügen über eine hohe dynamische Reaktionsfähigkeit, gepaart mit einer hochpräzisen Spindel und einem hochsteifen Arbeitstisch, was eine hohe Präzision, hohe Effizienz und hohe Zuverlässigkeit der gesamten Maschine sowie eine hervorragende Konturgenauigkeit der bearbeiteten Werkstücke gewährleistet. Der selbst entwickelte Werkzeugmagazin-Wechsel ist stabil und weist eine geringe Ausfallrate auf. Die Anlage wurde bereits in großem Umfang in Produktionslinien nationaler Schlüsselprojekte eingesetzt und ist die bevorzugte hochwertige inländische Ausrüstung für die Herstellung von Luftfahrtschaufeln.
1/5
Video

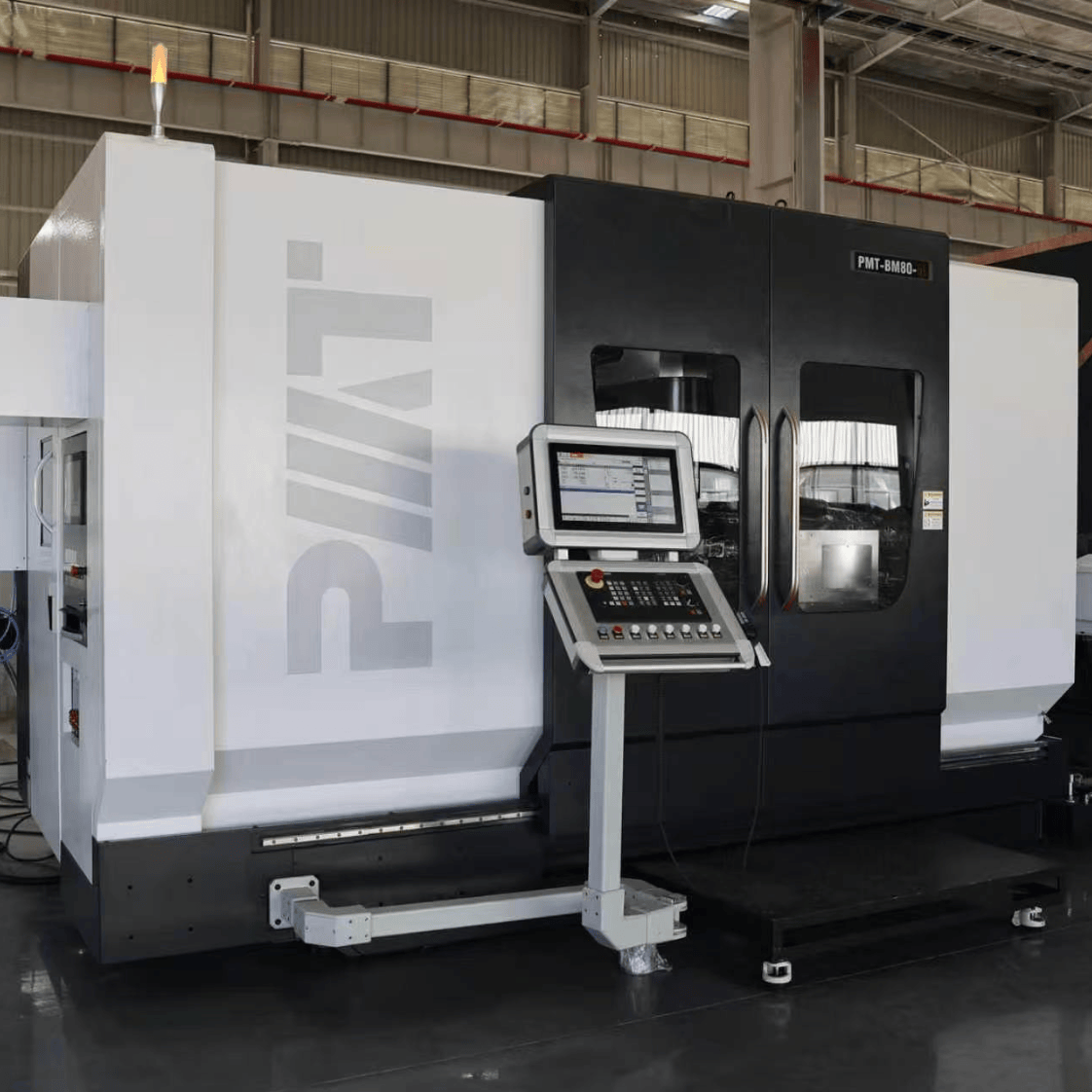

BM80-5i Fünfachsiges Präzisionsbearbeitungszentrum für Schaufelblätter
Angebotsgespräch
China
Nr. 15, Longma-Straße, Bezirk Shunyi, Peking
18910281506
+8618910281506
yangwei@chinapmt.com
Produktbeschreibung
Technische Parameter
|
Länge: 5050 mm Breite: 2600 mm Höhe: 3050 mm Stellfläche: 23 m² Maschinengewicht (Nettogewicht): 14,5 t |
|
X-Achsen-Hub: 1200 mm Y-Achsen-Hub: 400 mm Z-Achsen-Hub: 500 mm Max. Abstand zwischen den Spindelstirnflächen von Kopf- und Reitstock: 1000 mm |
|
Max. Spindeldrehzahl: 15000 U/min Max. Spindelleistung: 40 kW |
|
Schnelle dynamische Reaktionsfähigkeit der A/B-Achsen |
|
Drehwinkel der A-Achse: 360° Max. Drehdurchmesser der A-Achse: Φ400 mm Max. Drehzahl der A-Achse: 200 U/min Beschleunigung der A-Achse: 40 U/s2 |
|
Drehwinkel der B-Achse: ±50° Max. Drehzahl der B-Achse: 50 U/min Beschleunigung der B-Achse: 15 U/s2 |
|
Eilganggeschwindigkeit der X/Y/Z-Achsen: 40 m/min Max. Vorschubgeschwindigkeit der X/Y/Z-Achsen: 12000 mm/min Beschleunigung der X/Y/Z-Achsen: 1 g |
|
Positioniergenauigkeit der X/Y/Z-Achsen: 0,008 mm Wiederholpositioniergenauigkeit der X/Y/Z-Achsen: 0,005 mm |
|
Positioniergenauigkeit der A/B-Achsen: 8 arcsec Wiederholpositioniergenauigkeit der A/B-Achsen: 4 arcsec |
|

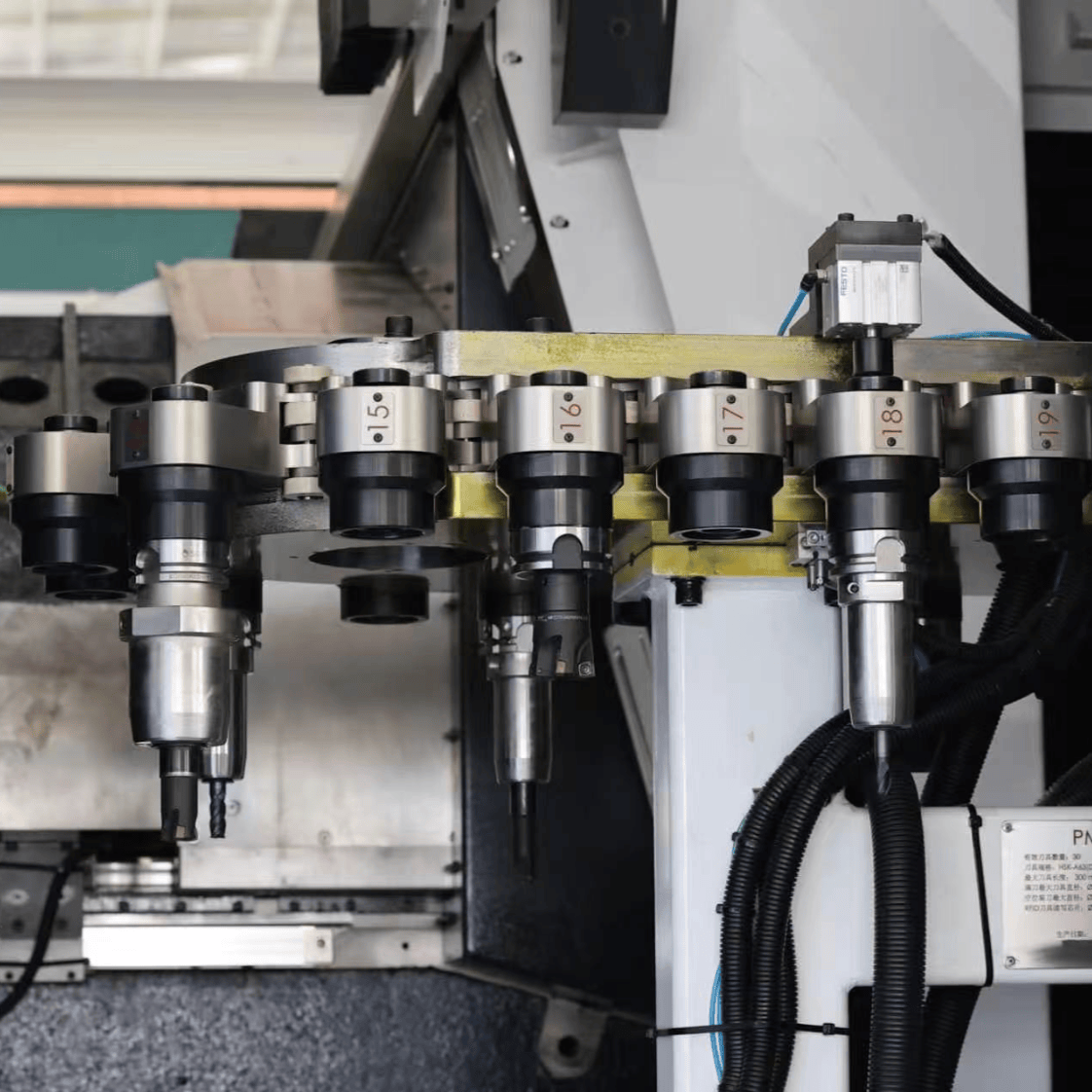

Werkzeughaltertyp: HSK A63 Werkzeugmagazinkapazität: 30 |
|
Max. Werkzeugdurchmesser (volle Bestückung): Φ75 mm Max. Werkzeugdurchmesser (freie Position): Φ110 mm Max. Werkzeuglänge: 250 mm Max. Werkzeuggewicht: 8 kg |
Andere Produkte
Angebotsgespräch

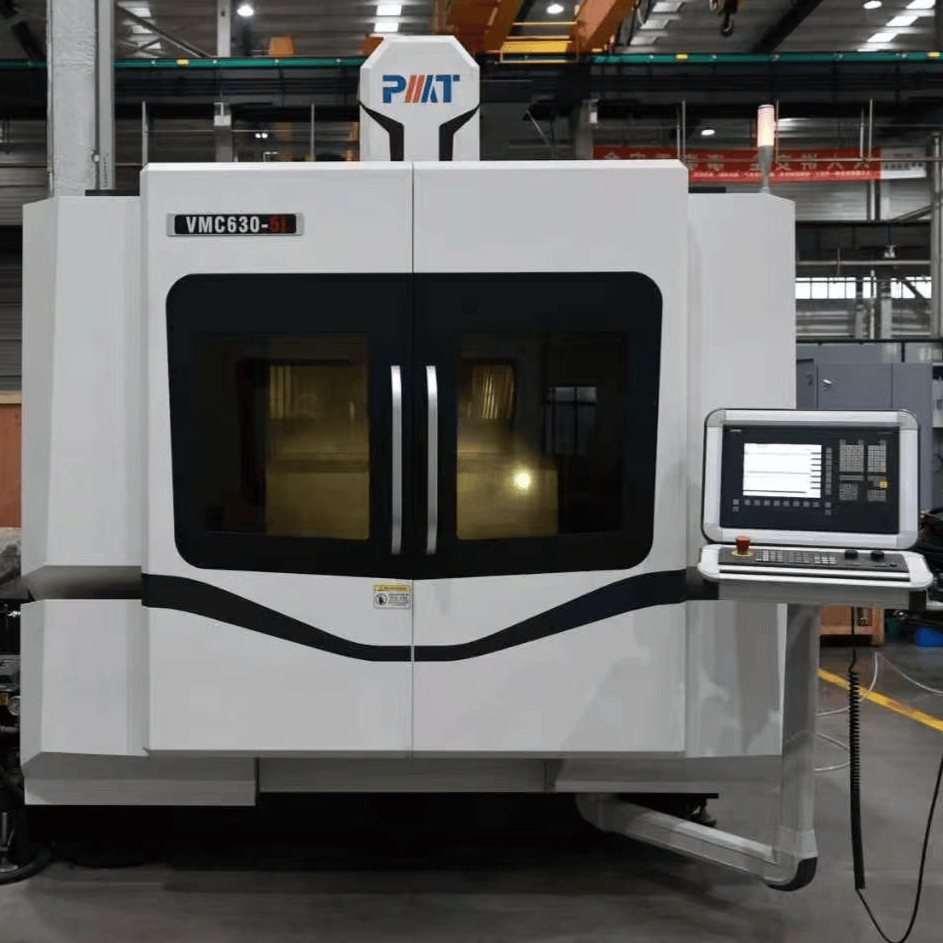

VMC630-5i Doppelsäulen-Vertikalfräsmaschine mit Wiege und 5-Achs-Simultanbearbeitung
Angebotsgespräch

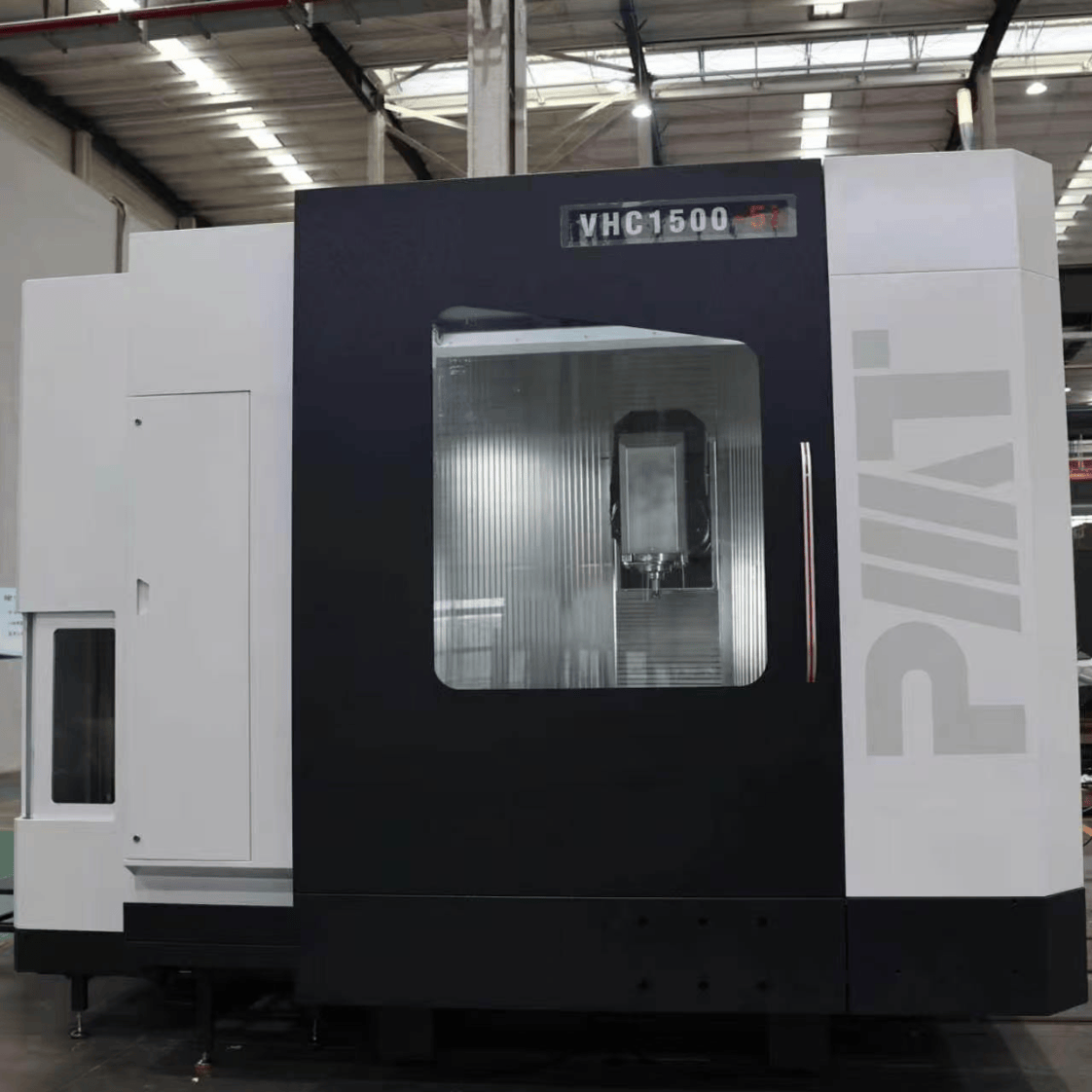

VHC1500-5i Hochgeschwindigkeits-Bearbeitungszentrum mit vertikal-horizontaler Umschaltung und 5-Achs-Simultanbearbeitung
