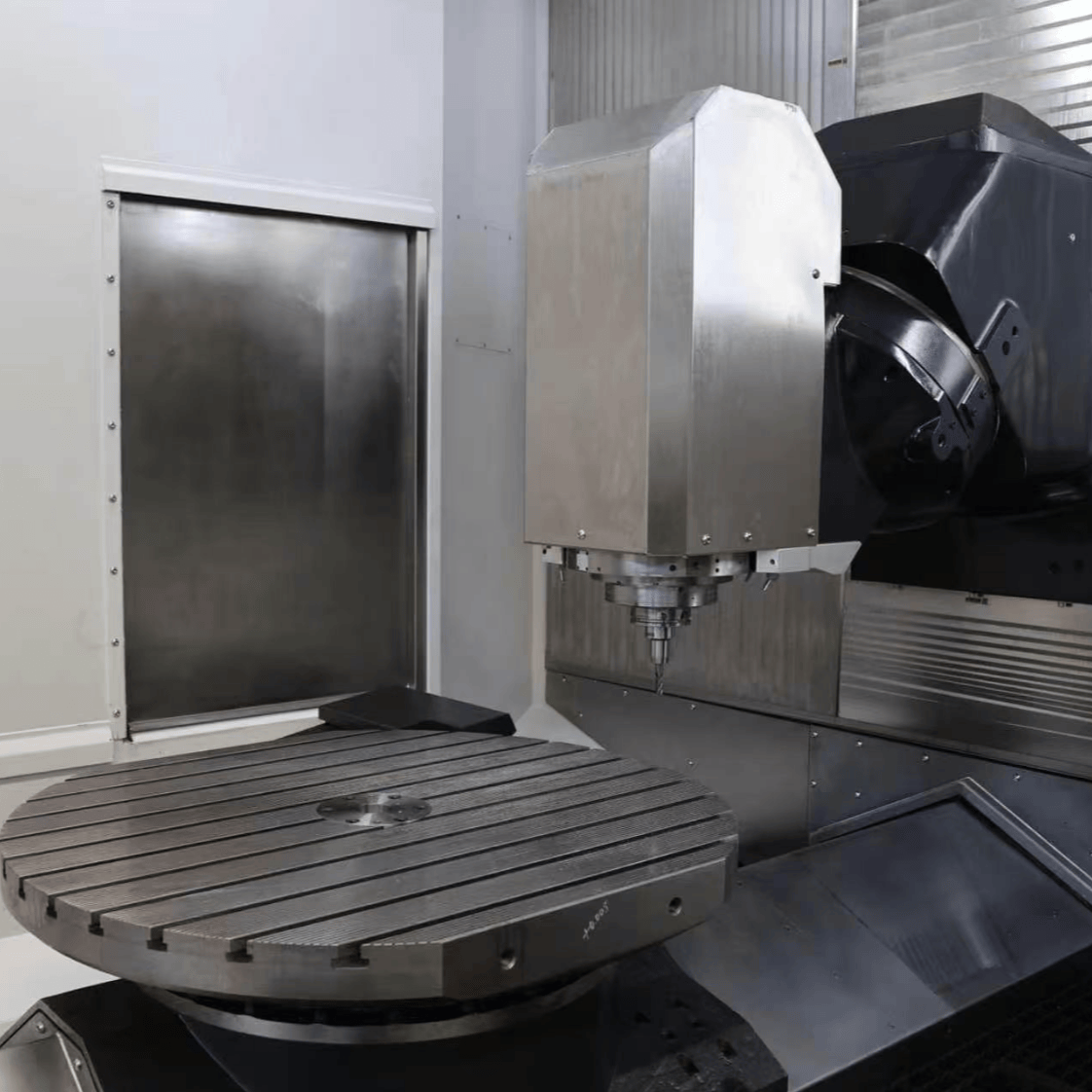

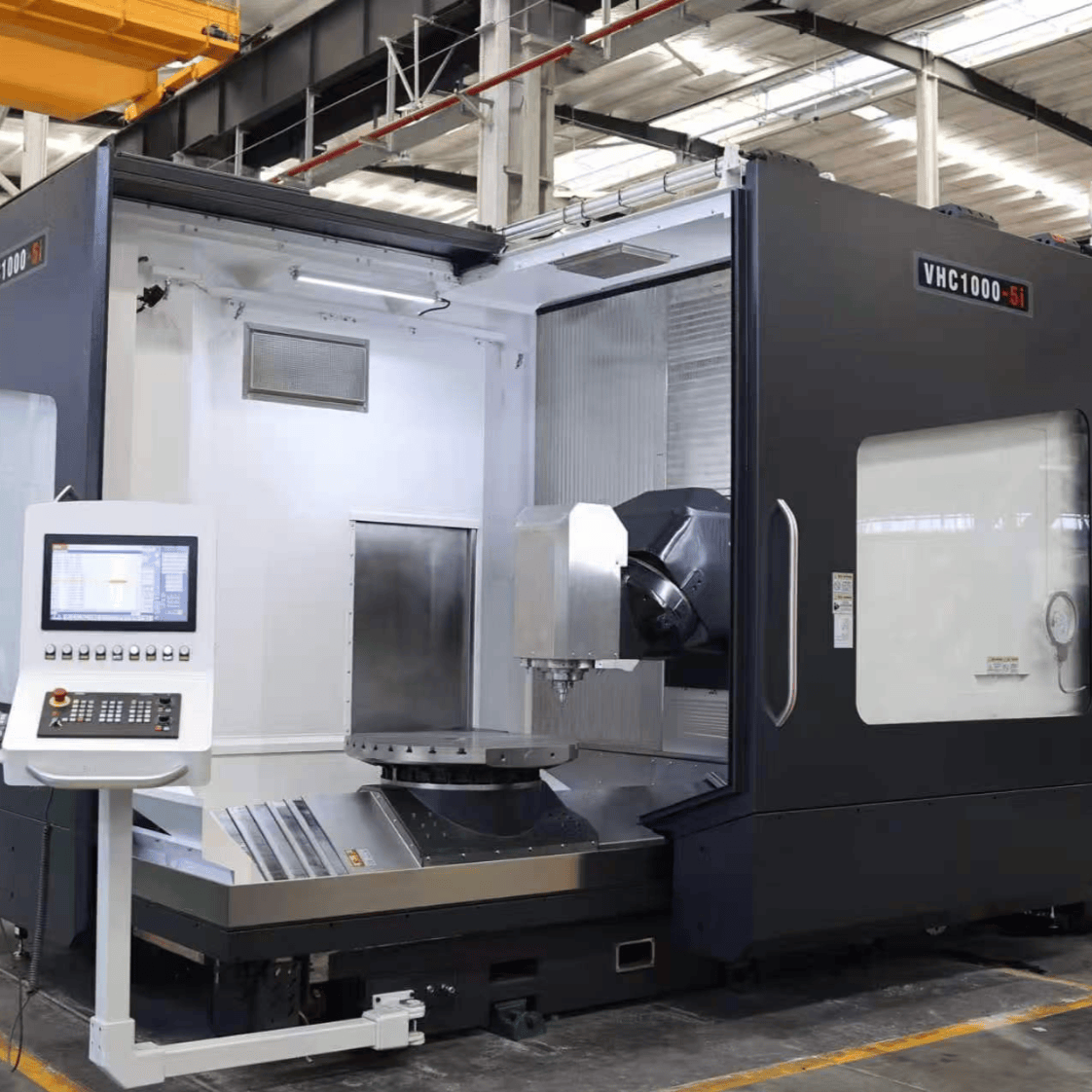

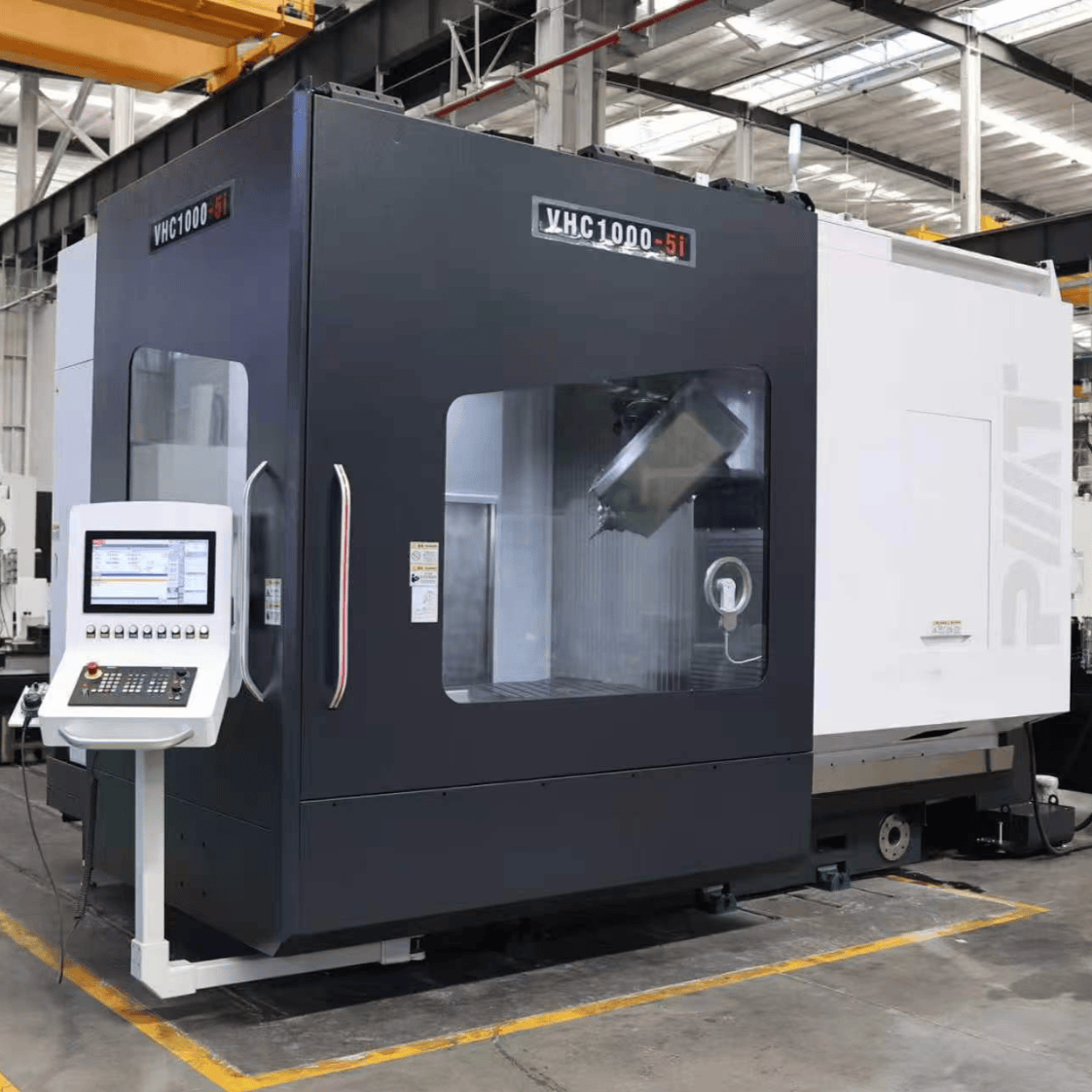

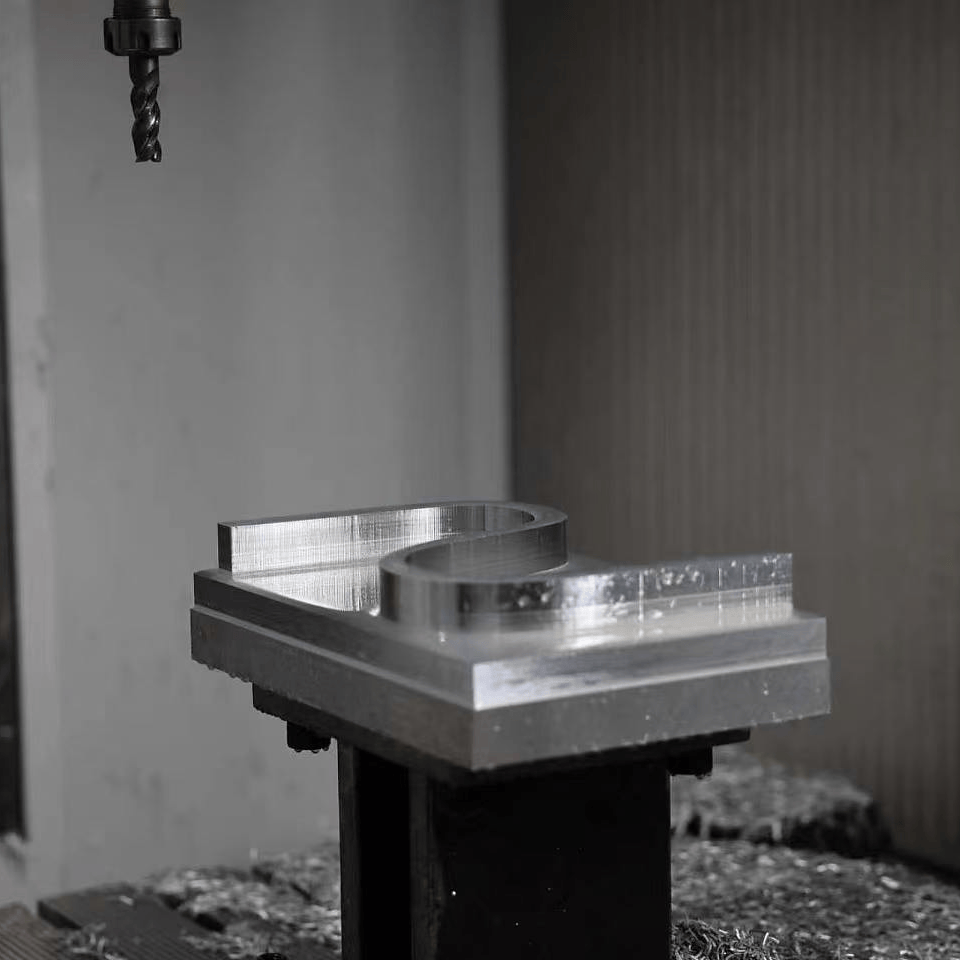

VHC1000-5i Hochgeschwindigkeits-Bearbeitungszentrum mit vertikal-horizontaler Umschaltung und fünfachsiger Simultantechnologie für Präzisionsbearbeitung

Bearbeitungszentrum XYZ-Achsen

X-Achsen-Verfahrweg: 1000 mm

Y-Achsen-Verfahrweg: 1250 mm

Z-Achsen-Verfahrweg: 1000 mm

Bearbeitungszentrum Arbeitstisch

Tischgröße: Φ1000×900 mm

Tischbelastung: 1800 kg

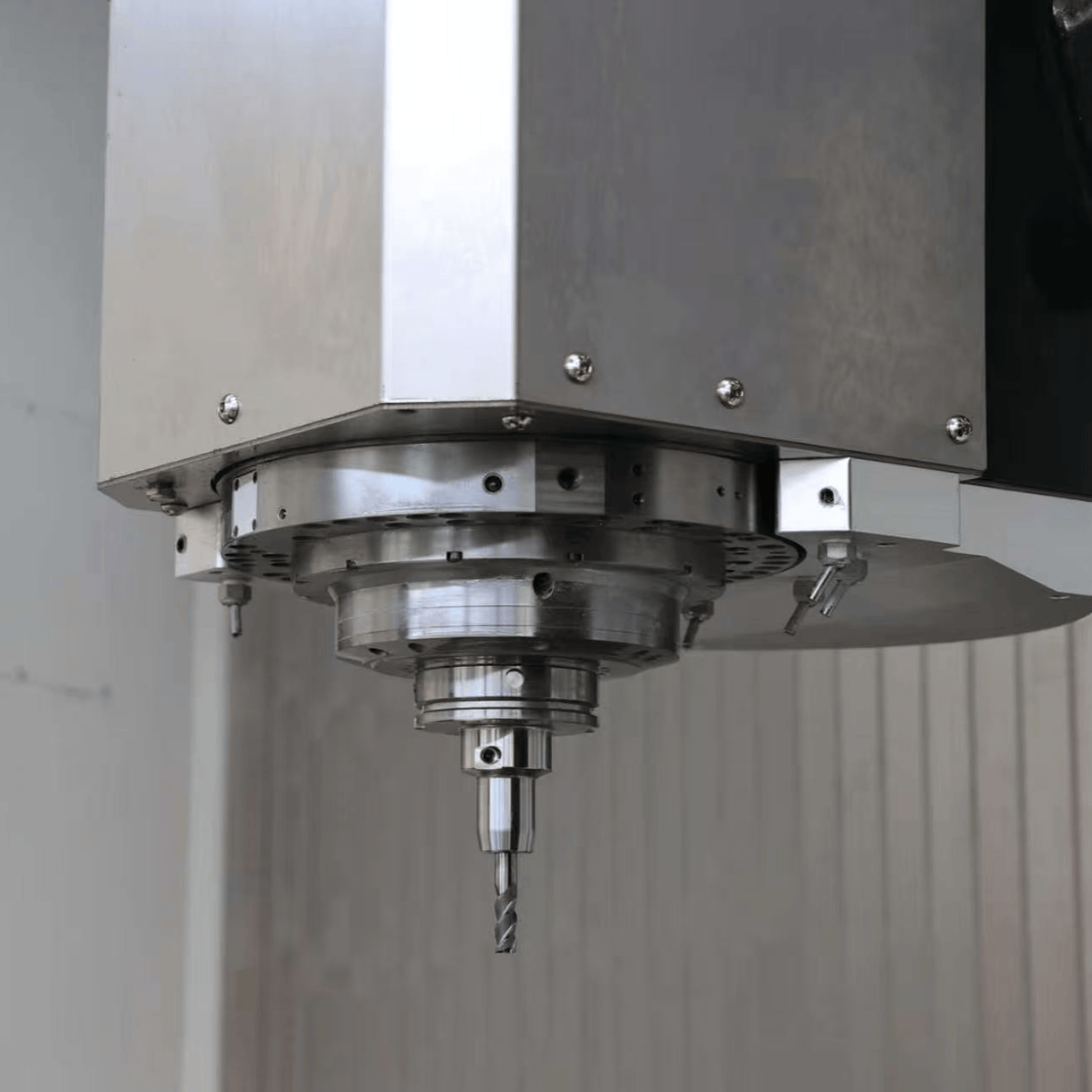

Bearbeitungszentrum Spindel

Spindelmaximaldrehzahl: 12000 U/min

Spindelmotorleistung: 48 (S1)/71 (S6) kW

Spindelmotordrehmoment: 300 (S1)/452 (S6) N·m

Schnittstellentyp: HSK-A100

B-Achse

B-Achsen-Maximaldrehzahl: 30 U/min

B-Achsen-Drehmoment: 2720 N·m

B-Achsen-Schwenkbereich: -30°~+180°

C-Achse

C-Achsen-Maximaldrehzahl: 30 U/min

C-Achsen-Drehmoment: 2720 N·m

C-Achsen-Schwenkbereich: nx360°

X/Y/Z-Achsen

X/Y/Z-Achsen-Eilganggeschwindigkeit: 40 m/min

X-Achse

X-Achsen-Positioniergenauigkeit: 0,006 mm

X-Achsen-Wiederholpositioniergenauigkeit: 0,004 mm

Y-Achse

Y-Achsen-Positioniergenauigkeit: 0,006 mm

Y-Achsen-Wiederholpositioniergenauigkeit: 0,004 mm

Z-Achse

Z-Achsen-Positioniergenauigkeit: 0,006 mm

Z-Achsen-Wiederholpositioniergenauigkeit: 0,004 mm

B/C-Achsen

B/C-Achsen-Positioniergenauigkeit: 8 arcsec

B/C-Achsen-Wiederholpositioniergenauigkeit: 5 arcsec

Werkzeugmagazin

Werkzeugaufnahmetyp: HSKA63

Magazinkapazität: 40

Werkzeugmagazin

Maximaler Werkzeugdurchmesser (voller Bestückung): φ80 mm

Maximaler Werkzeugdurchmesser (benachbarte Position leer): φ160 mm

Werkzeugmagazin

Maximale Werkzeuglänge: 400 mm

Maximales Werkzeuggewicht: 8 kg
