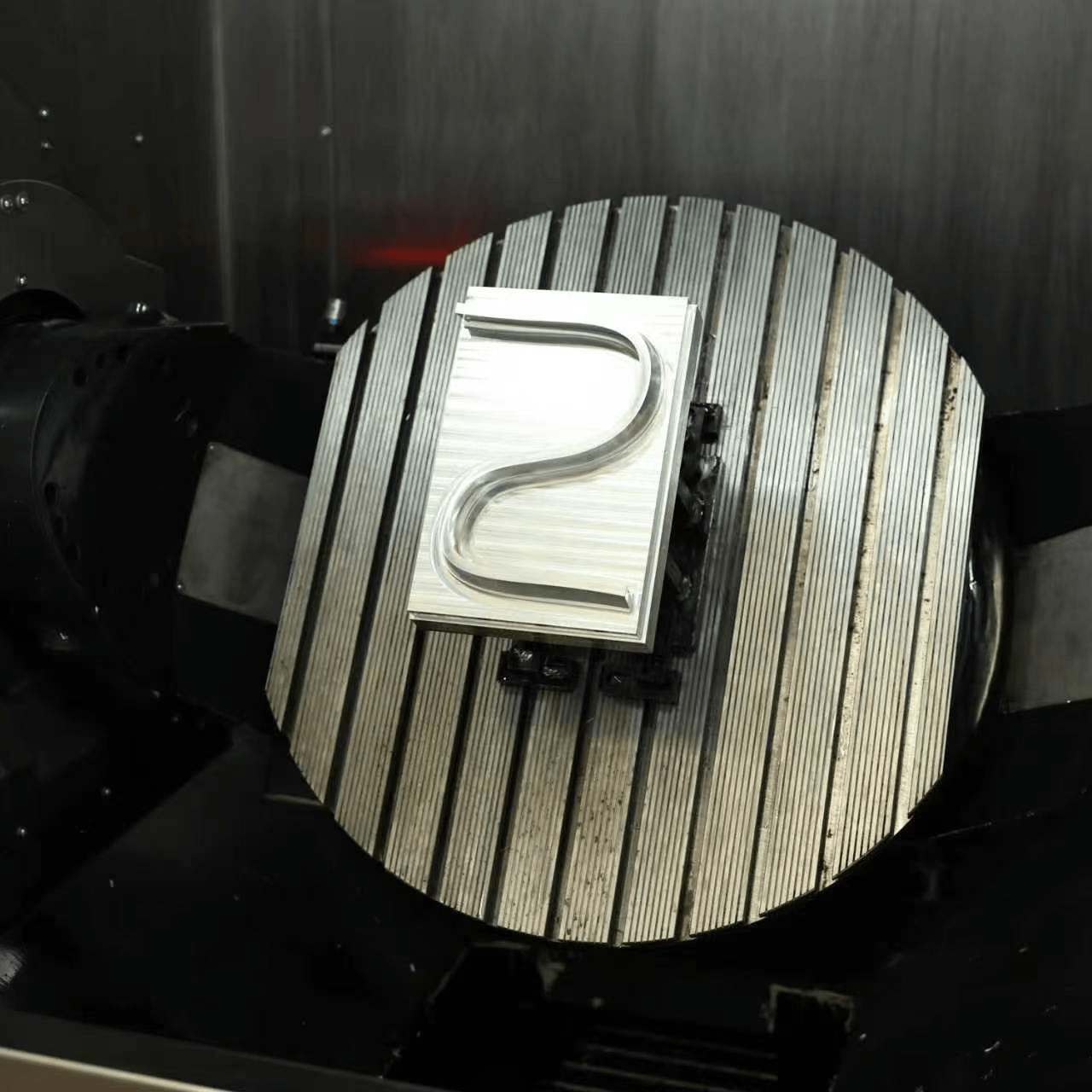

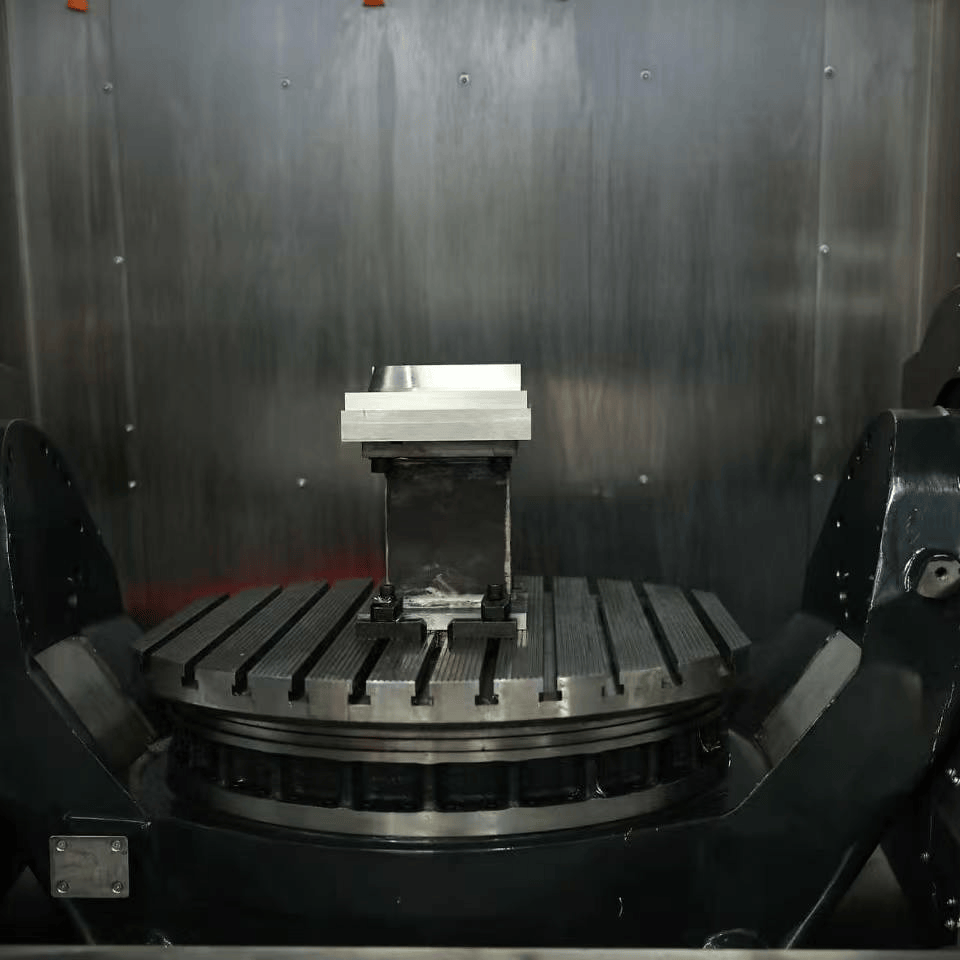

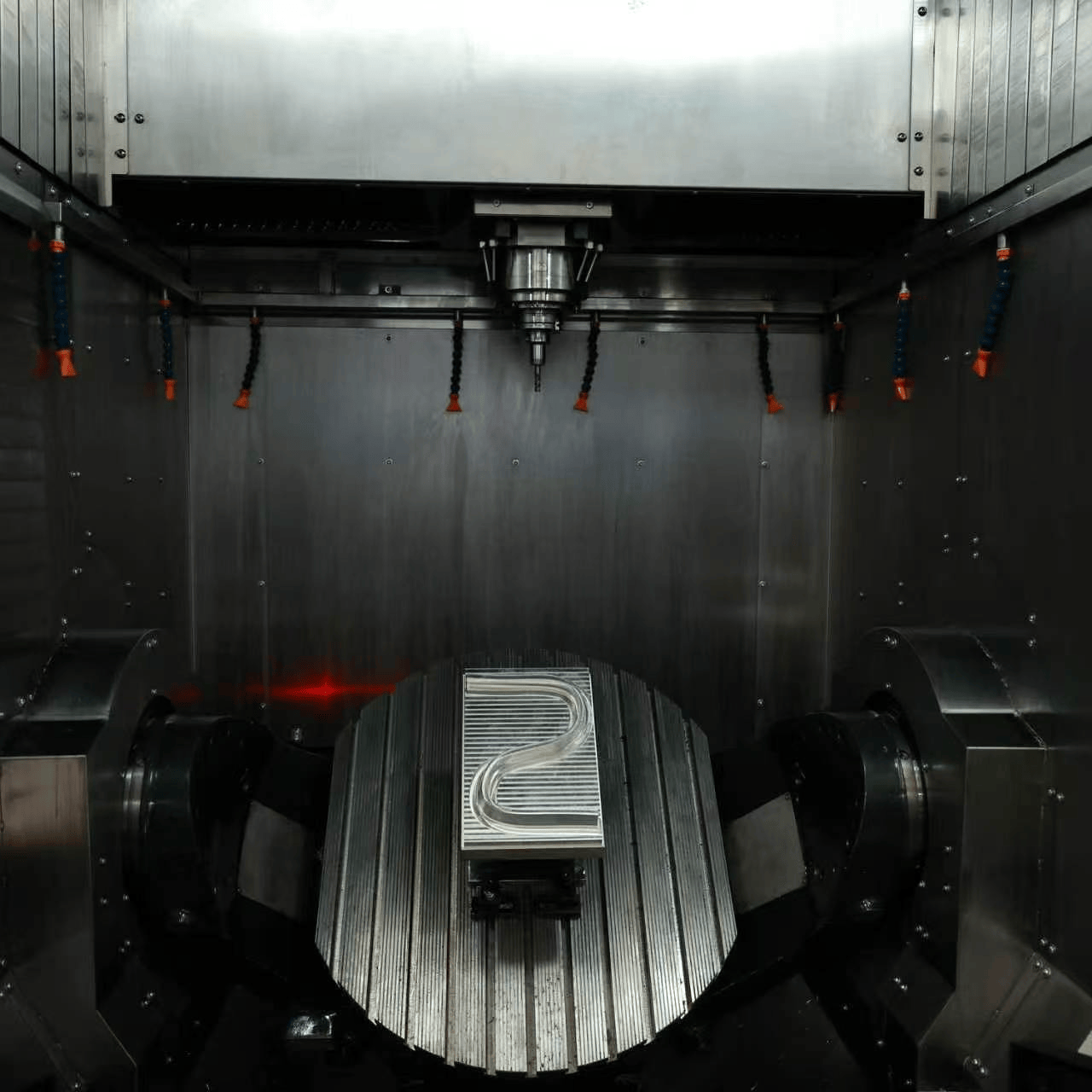

Das Doppelsäulen-Vertikalschwingen-5-Achs-Bearbeitungszentrum der VMC-Serie von Boru Sipan verfügt über einen Doppelsäulenrahmen mit einem hochpräzisen Schwingentisch. Die Maschine zeichnet sich durch hohe Steifigkeit und hervorragende Genauigkeitsstabilität aus. Der direkt angetriebene Spindel bietet eine schnellere Reaktionszeit, und eine Fünf-Seiten-Bearbeitung kann in einer einzigen Aufspannung durchgeführt werden, wodurch die Bearbeitungszykluszeit verkürzt und die Teilegenauigkeit sowie Oberflächenqualität gewährleistet werden. Sie ist ideal für die komplexe Verbundbearbeitung großer, komplexer rotationssymmetrischer Präzisionsteile und erfüllt die Bearbeitungsanforderungen der Branchen Präzisionsmechanik, Petrochemie, Energie und Automobilkomponenten.
1/5
Video

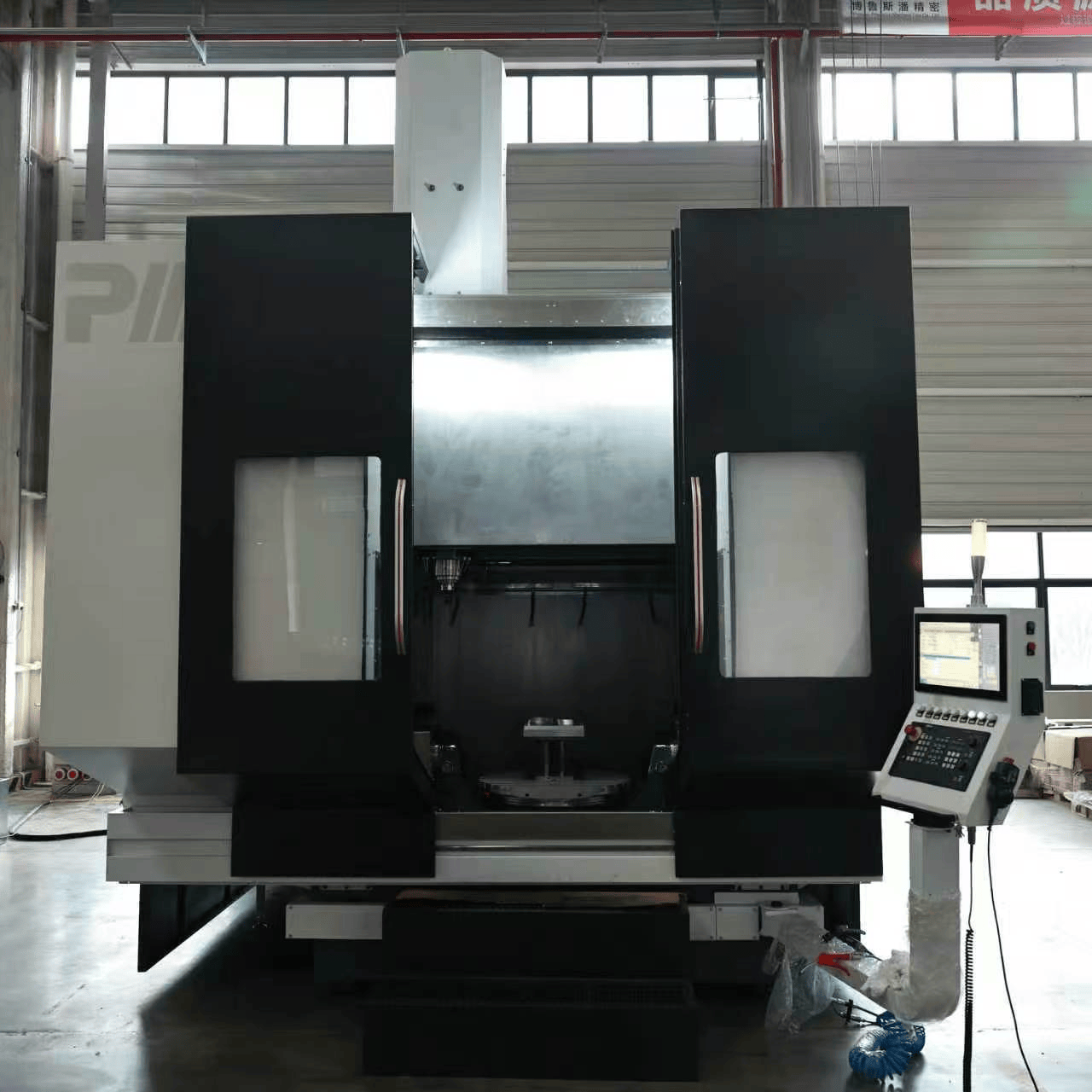

VMC800-5i Doppelsäulen-Vertikalschwingen-5-Achs-Bearbeitungszentrum
Angebotsgespräch
China
Nr. 15, Longma-Straße, Bezirk Shunyi, Peking
18910281506
+8618910281506
yangwei@chinapmt.com
Produktbeschreibung
Technische Parameter
|
Abmessungen
|
Länge: 4650 mm Breite: 4300 mm Höhe: 3700 mm |
|
Arbeitstisch |
Tischgröße: Φ800 mm Tischbelastung: 1200 kg |
|
Spindel |

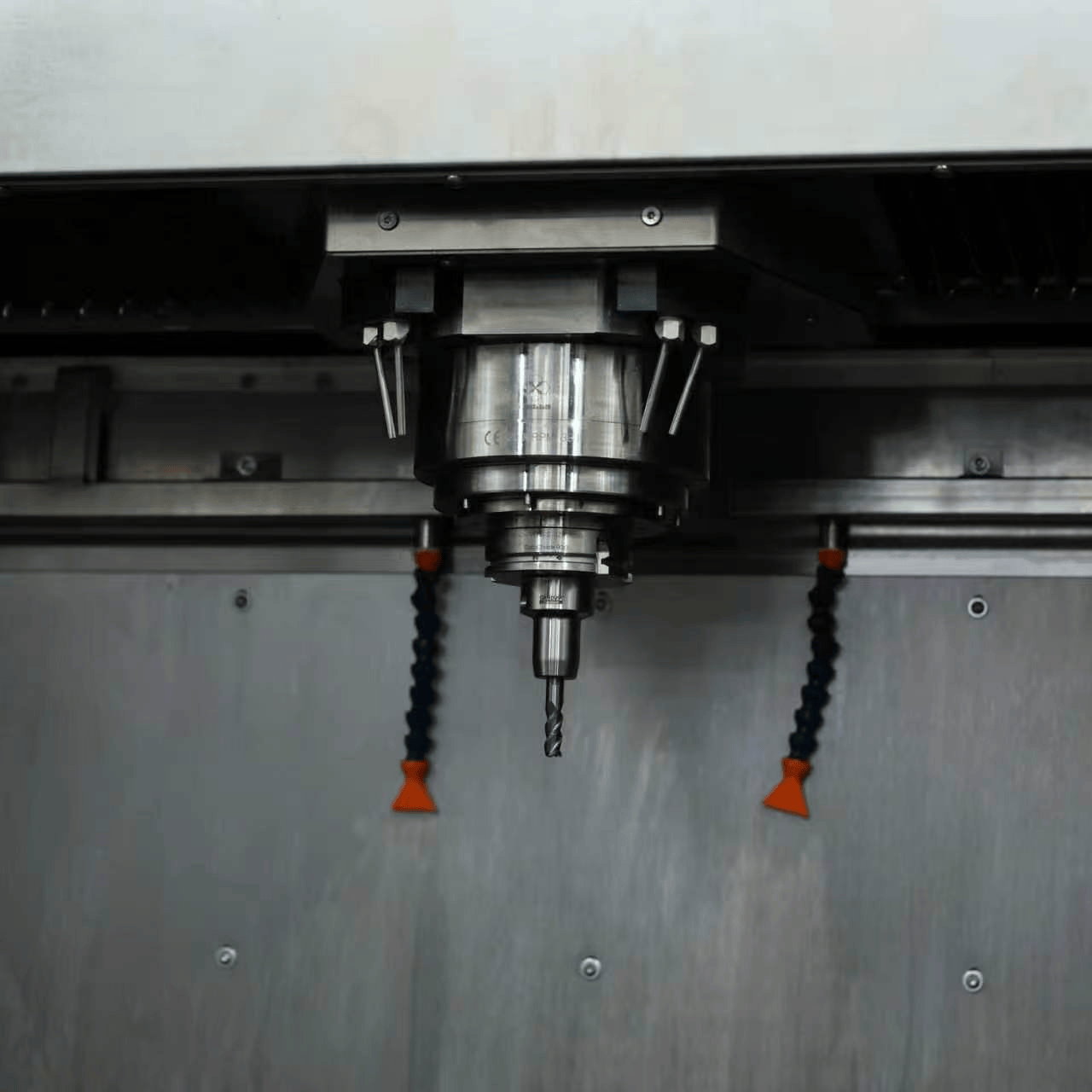

Spindelantrieb: Direktantrieb Maximale Spindeldrehzahl: 15000 U/min Spindelmotorleistung: 30 (S1) / 36 (S6) kW Abstand Spindelnase bis Tischoberfläche: 200–800 mm |
|
X/Y/Z-Achsen |
X/Y/Z-Eilganggeschwindigkeit: 30 m/min X/Y/Z-Vorschubgeschwindigkeit: 3–15000 mm/min |
|
X/Y/Z-Achsen |
X/Y/Z-Positioniergenauigkeit: 0,006 mm X/Y/Z-Wiederholgenauigkeit: 0,003 mm |
|
A-Achse |
A-Achsen-Schwenkwinkel: -120° bis +120° Maximale A-Achsen-Drehzahl: 50 U/min |
|
A-Achse |
A-Achsen-Positioniergenauigkeit: 7 Bogensekunden A-Achsen-Wiederholgenauigkeit: 4 Bogensekunden |
|
C-Achse |
C-Achsen-Drehwinkel: 360° Maximale C-Achsen-Drehzahl: 100 U/min |
|
C-Achse |
C-Achsen-Positioniergenauigkeit: 7 Bogensekunden C-Achsen-Wiederholgenauigkeit: 4 Bogensekunden |
|
Werkzeugmagazin |
Werkzeugaufnahmetyp: HSK A63 Werkzeugwechselmethode: Spindelgreifer Magazinkapazität: 24 (48 optional) |
|
Werkzeugmagazin |
Max. Werkzeugdurchmesser (volle Bestückung): Φ75 mm Max. Werkzeugdurchmesser (benachbarte Position leer): Φ170 mm Max. Werkzeuglänge: 350 mm Max. Werkzeuggewicht: 10 kg |
