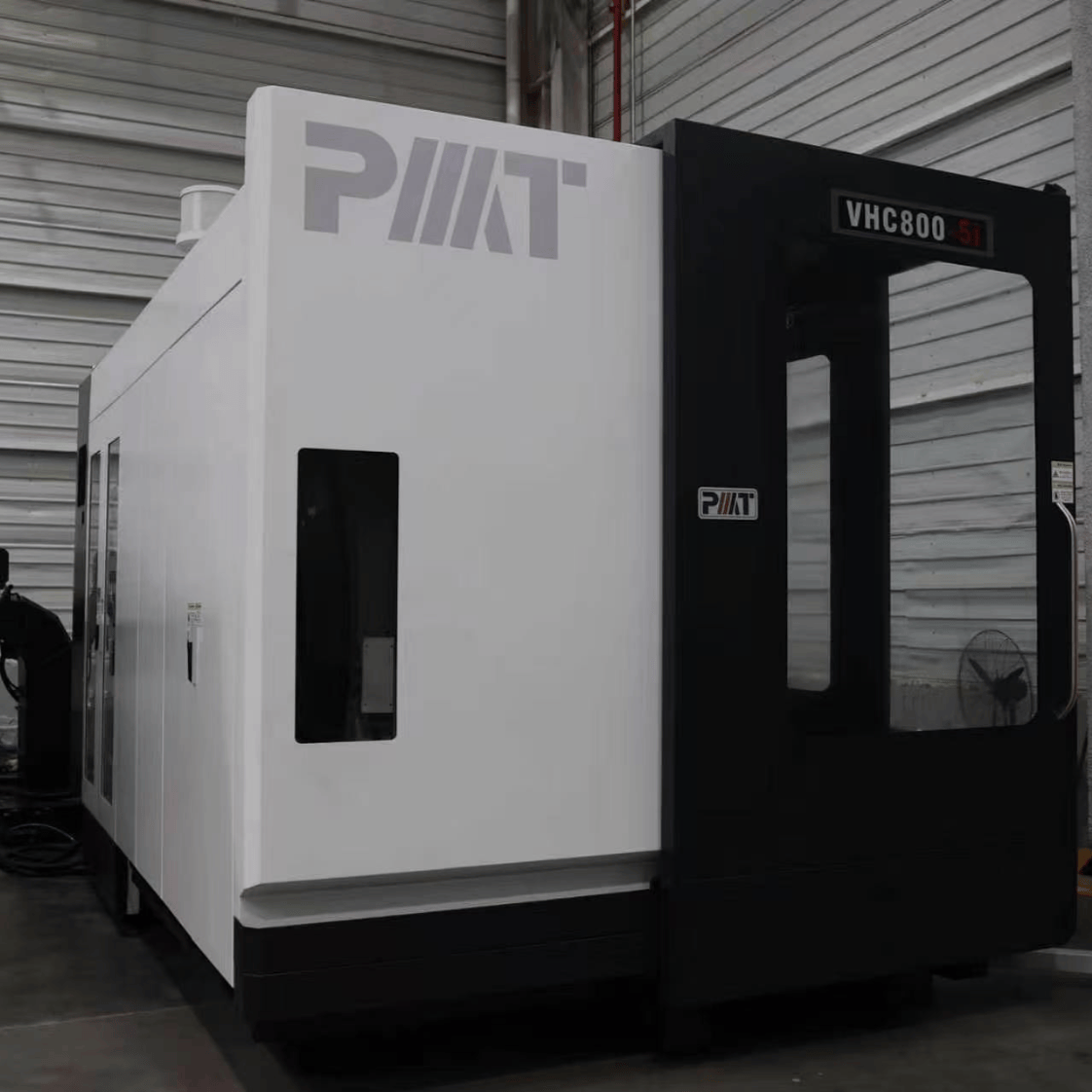

VHC800-5i Hochgeschwindigkeits-5-Achsen-Präzisionsbearbeitungszentrum mit vertikal-horizontaler Umschaltung

Bearbeitungszentrum XYZ-Achsen

X-Achsen-Verfahrweg: 800mm

Y-Achsen-Verfahrweg: 1050mm

Z-Achsen-Verfahrweg: 850mm

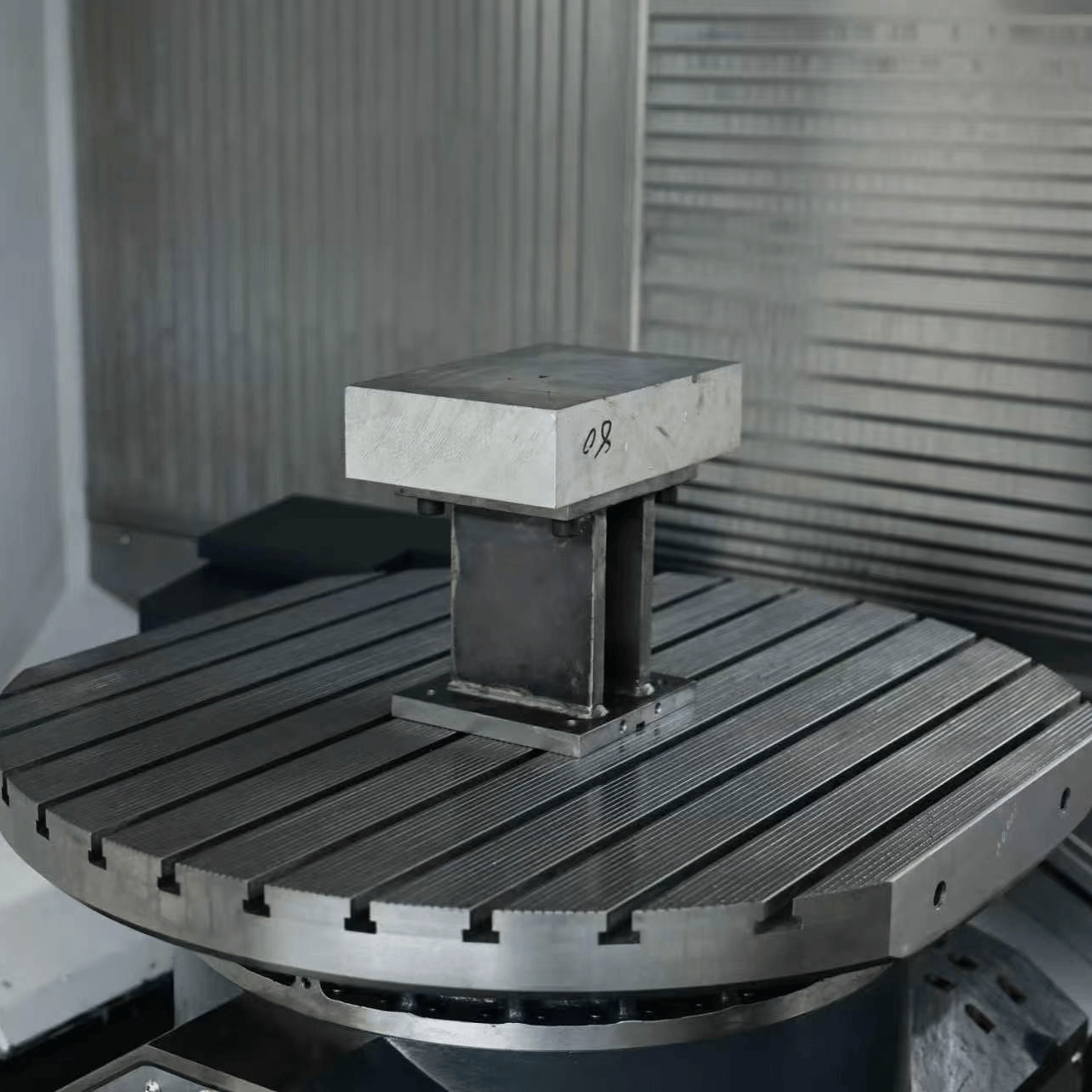

Maschinentisch des Bearbeitungszentrums

Tischgröße: Φ800×700mm

Tischbelastung: 1500kg

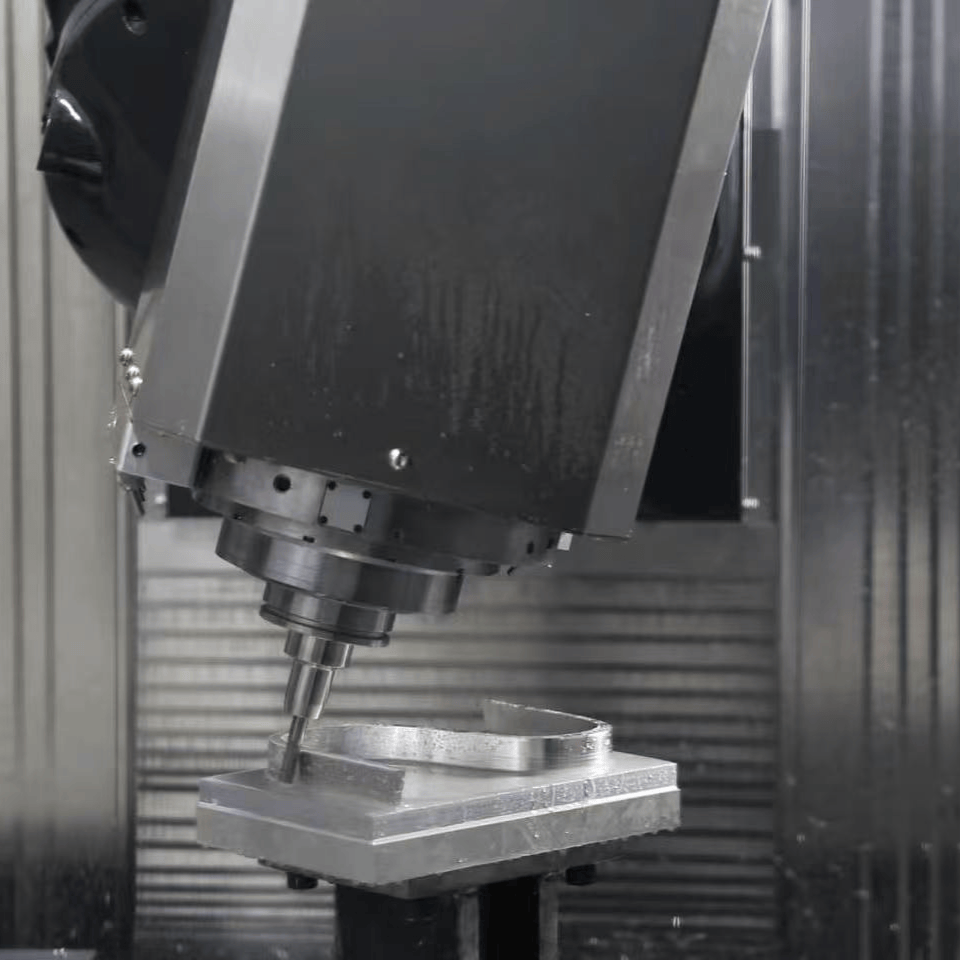

Spindel des Bearbeitungszentrums

Spindeldrehzahl max.: 20000rpm

Spindelmotorleistung: 31(S1)/37(S6)kW

Spindelmotordrehmoment: 100(S1)/120(S6)N·m

Schnittstelle: HSK-A63

B-Achse

B-Achsen-Drehzahl max.: 40rpm

B-Achsen-Drehmoment: 1680N·m

B-Achsen-Schwenkbereich: -30°~+180°

C-Achse

C-Achsen-Drehzahl max.: 40rpm

C-Achsen-Drehmoment: 3090N·m

C-Achsen-Schwenkbereich: nx360°

X/Y/Z-Achsen

X/Y/Z-Achsen-Eilganggeschwindigkeit: 40m/min

X-Achse

X-Achsen-Positioniergenauigkeit: 0.006mm

X-Achsen-Wiederholgenauigkeit: 0.004mm

Y-Achse

Y-Achsen-Positioniergenauigkeit: 0.006mm

Y-Achsen-Wiederholgenauigkeit: 0.004mm

Z-Achse

Z-Achsen-Positioniergenauigkeit: 0.006mm

Z-Achsen-Wiederholgenauigkeit: 0.004mm

B/C-Achsen

B/C-Achsen-Positioniergenauigkeit: 8arcsec

B/C-Achsen-Wiederholgenauigkeit: 5arcsec

Werkzeugmagazin

Werkzeugaufnahmetyp: HSKA63

Magazinkapazität: 40

Werkzeugmagazin

Max. Werkzeugdurchmesser (volle Bestückung): φ80mm

Max. Werkzeugdurchmesser (benachbarte Position leer): φ160mm

Werkzeugmagazin

Max. Werkzeuglänge: 400mm

Max. Werkzeuggewicht: 8kg
