Das horizontale Schnellbearbeitungszentrum H630‑APC von Boluospan verfügt über eine hochsteife Ständerkonstruktion mit Rollenführungen und vereint Schwerzerspanung mit hoher Präzisionsbearbeitung. Serienmäßig mit rotierendem Doppel-Palettensystem ausgestattet, ermöglicht es die gleichzeitige Werkstückbe- und -entladung während der Bearbeitung, was die Produktionseffizienz effektiv steigert. Geeignet für die Bearbeitung von Gehäusebauteilen aus Stahl, Gusseisen, Aluminiumlegierungen, Titanlegierungen und anderen Materialien; weit verbreitet in den Bearbeitungsbereichen New Energy Vehicles, Ölventile, Bergbaumaschinen und allgemeiner Maschinenbau.
1/5
Video

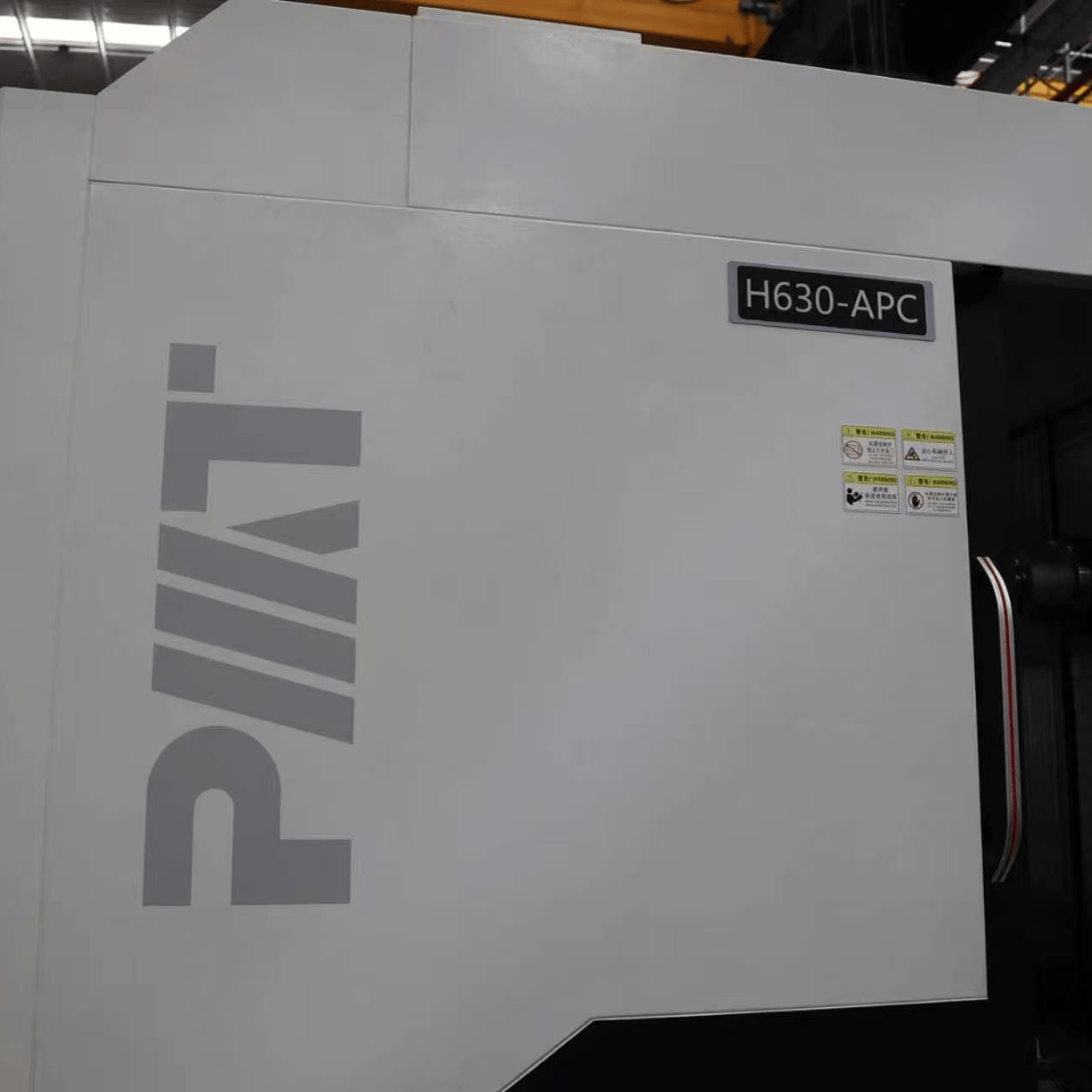

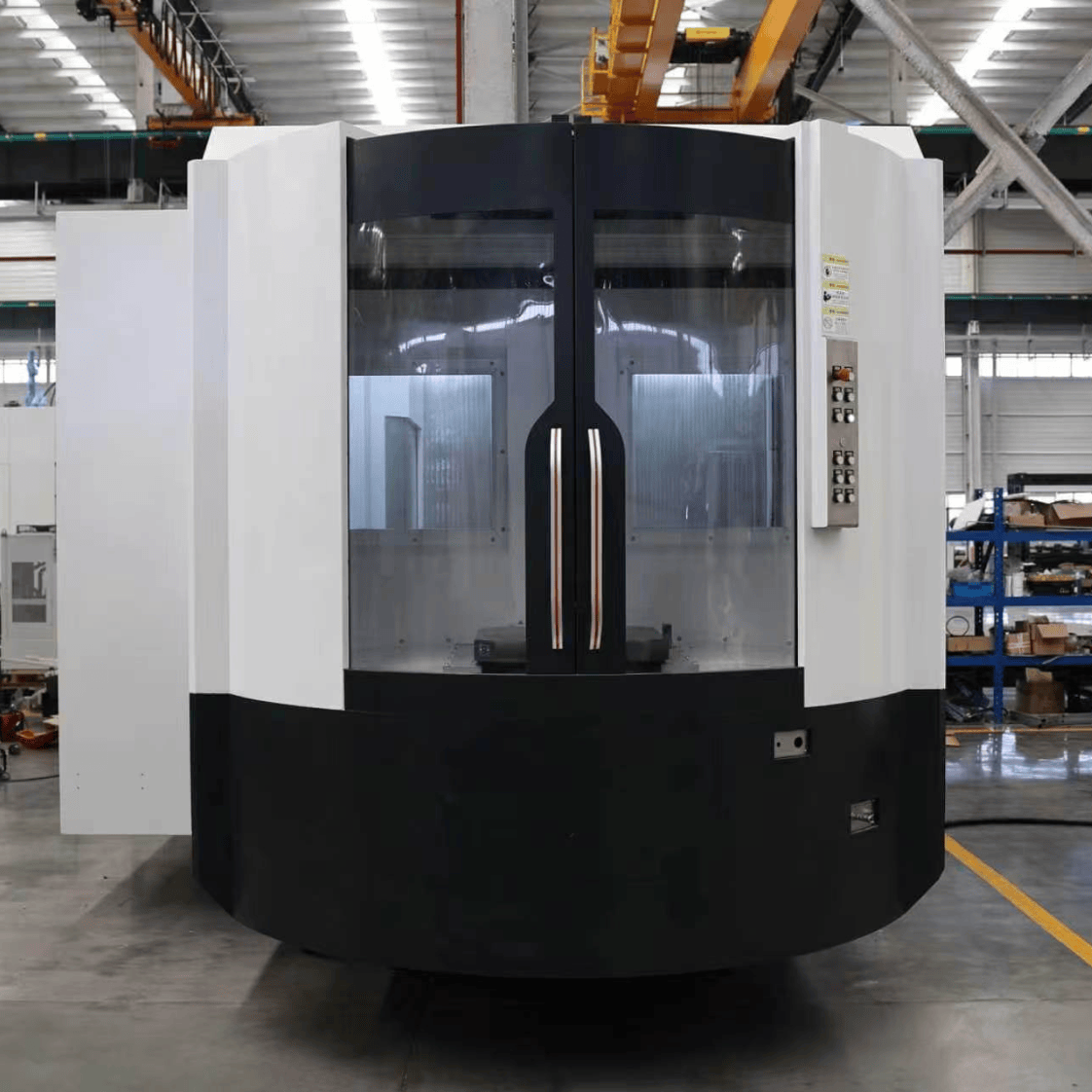

Schnellbearbeitungszentrum H630-APC in horizontaler Bauweise
Angebotsgespräch
China
Nr. 15, Longma-Straße, Bezirk Shunyi, Peking
18910281506
+8618910281506
yangwei@chinapmt.com
Produktbeschreibung
Technische Parameter
|
H630-APC Breite: 3200 mm Höhe: 3250 mm |
|

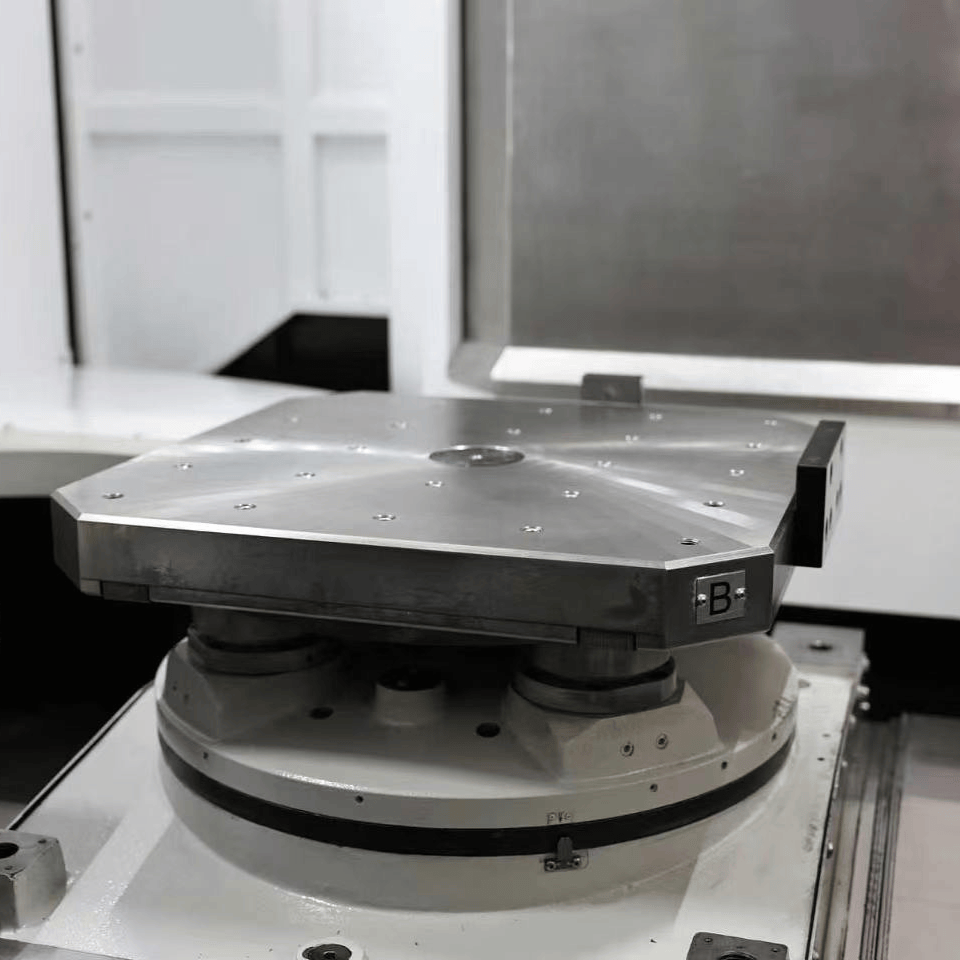

Palettengröße: 630×630 mm Palettenbelastung: 2400 kg (Doppelpalette) Bearbeitungsbereich: 1000×850×950 mm Palettenwechselsystem: rotierendes Doppelpalettensystem |
|
X/Y/Z-Achsen Eilganggeschwindigkeit: 60 m/min X/Y/Z-Achsen Vorschubgeschwindigkeit: 1~40000 mm/min |
|
X/Y/Z-Achsen Positioniergenauigkeit: +0,004 mm X/Y/Z-Achsen Wiederholgenauigkeit: ±0,002 mm |
|

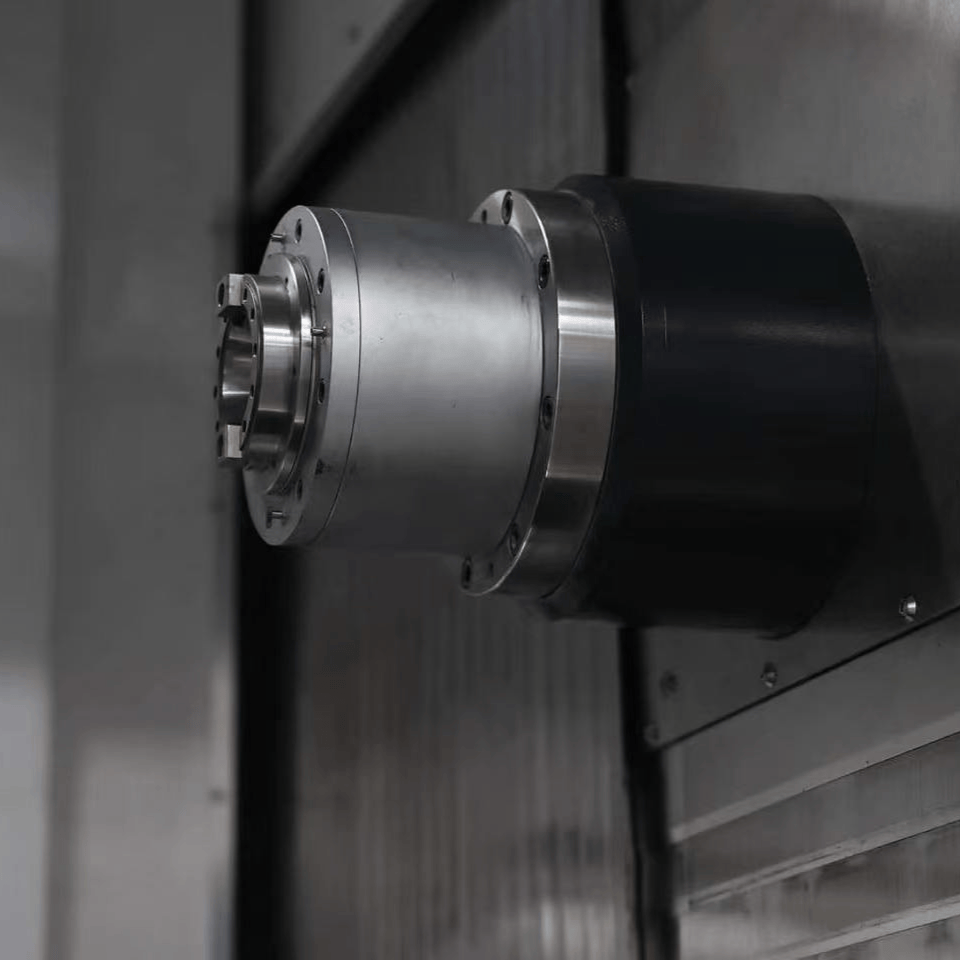

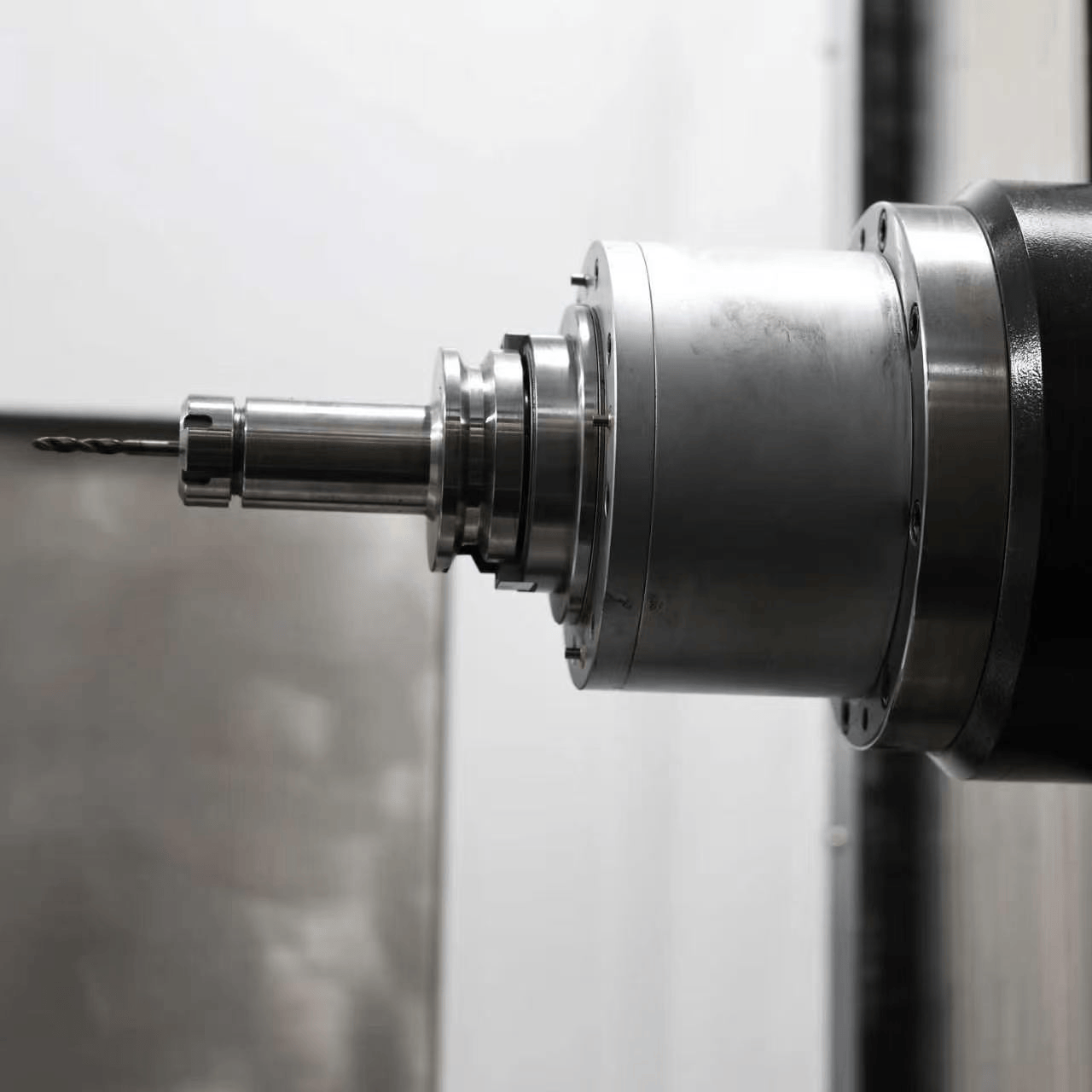

Spindeldrehzahl max.: 12000 U/min Spindelmotorleistung: 33 kW Spindelmotordrehmoment: 150/180 N·m Abstand Spindelstirnfläche bis Palettenzentrum: 230~1180 mm Spindelzentrumshöhe bis Tischfläche: 50~900 mm |
|
X/Y/Z Positioniergenauigkeit: 0,006 mm X/Y/Z Wiederholgenauigkeit: 0,005 mm |
|
Werkzeugaufnahme: HSKA100 (Option) Werkzeugkapazität: 40 (60 optional) Max. Werkzeugdurchmesser (volle Bestückung): Φ125 mm Max. Werkzeugdurchmesser (Nachbarposition leer): Φ250 mm Max. Werkzeuglänge: 400 mm Max. Werkzeuggewicht: 20 kg |
