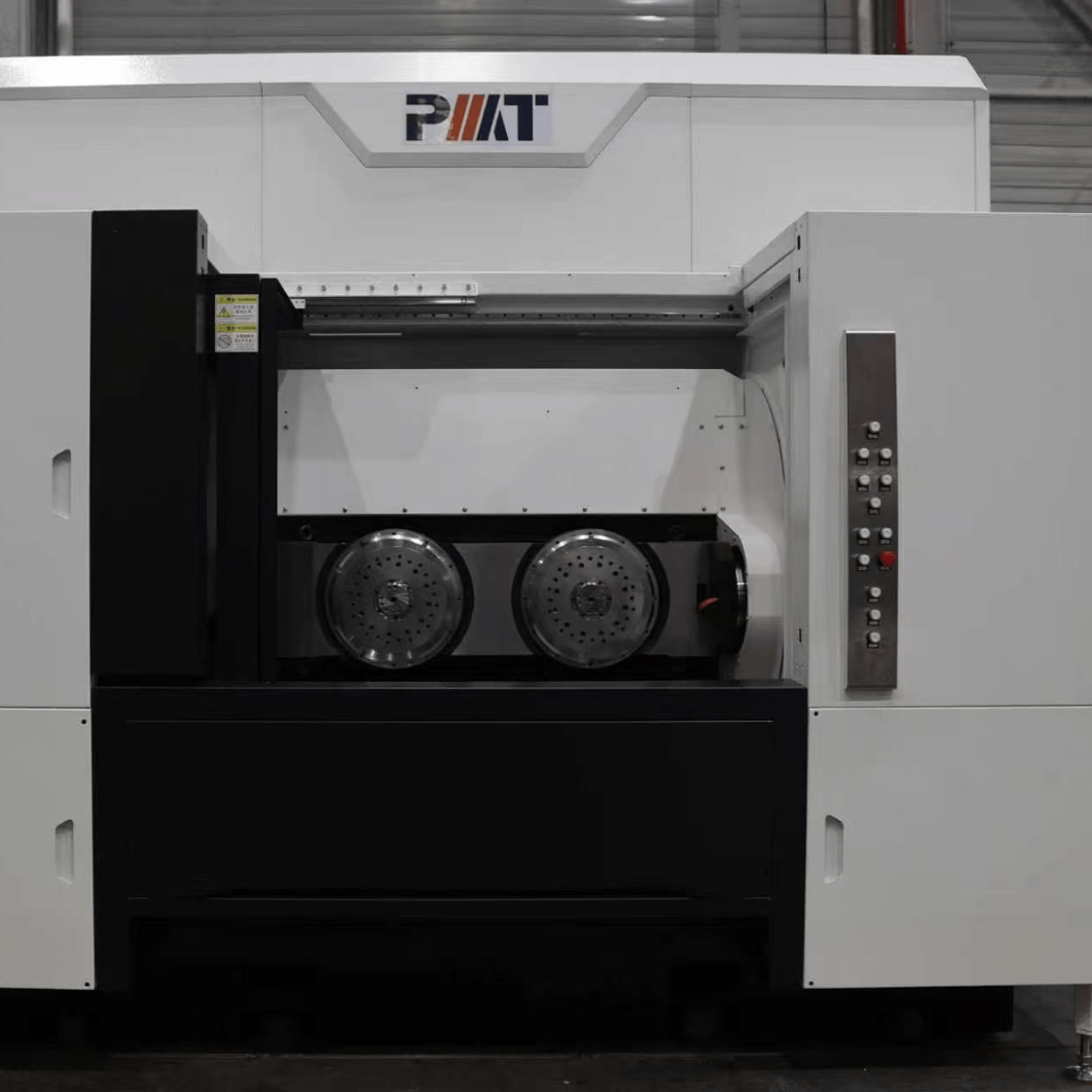

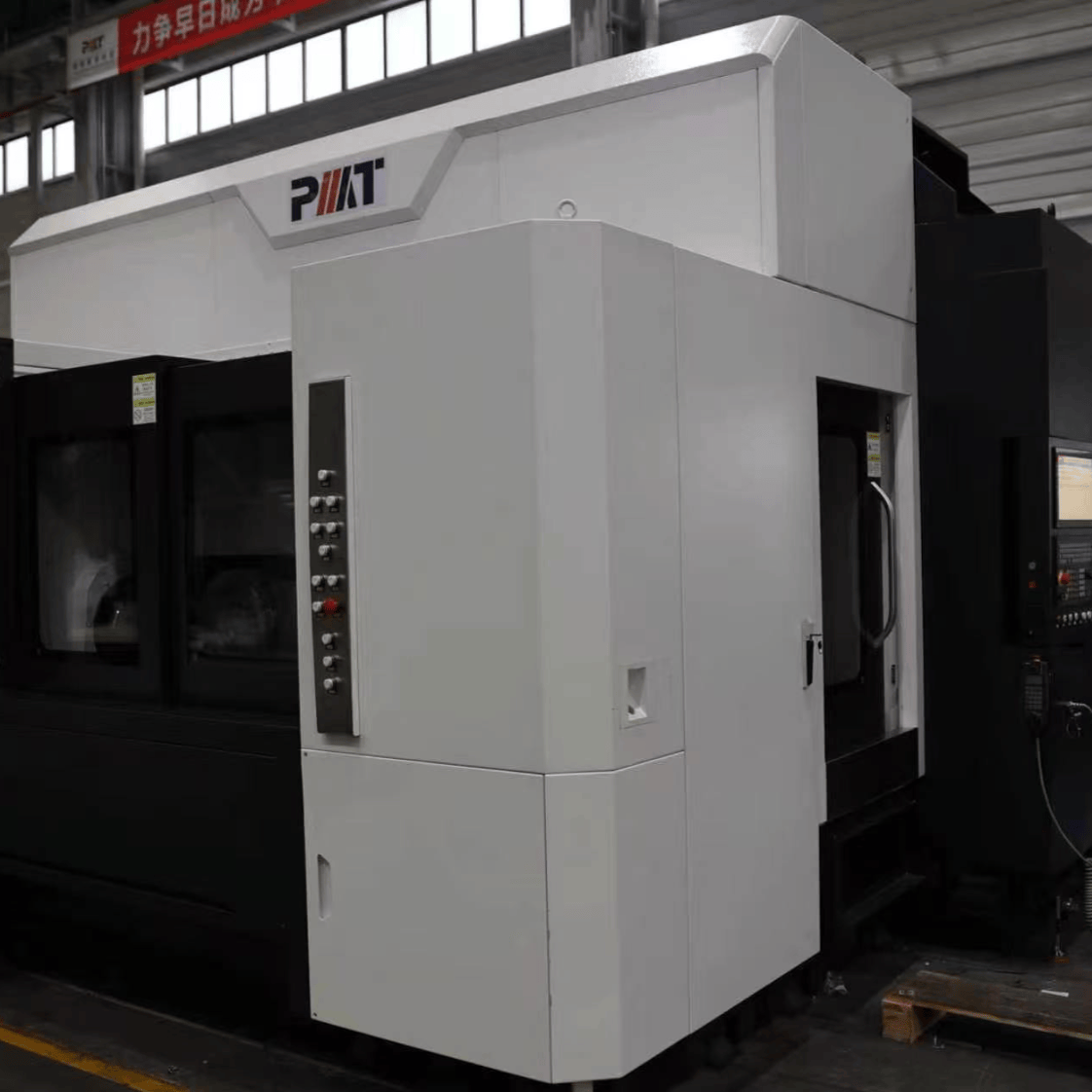

HMC600DSP-5i Siebzehn-Achsen-CNC-Doppelspindel-Bearbeitungszentrum mit austauschbarem Doppeltisch, Fünf-Achsen-Simultanbearbeitung, Fünf-Seiten-Bearbeitung, Hochgeschwindigkeits-Präzisionsbearbeitungszentrum

Angebotsgespräch

Beijing Prosper Precision Machine Tool Company

Region:

China

Adresse:

Nr. 15, Longma-Straße, Bezirk Shunyi, Peking

Anfrage-Tel.:

18910281506

WhatsApp:

+8618910281506

E-Mail:

yangwei@chinapmt.com

Online

Merken

Anwendungsbereiche:
Effiziente Serienfertigung von Turbofan-Triebwerken für Zivilflugzeuge und Turbofan-Triebwerken für Dampfturbinen.
Präzisionsbearbeitung von Automobilkomponenten wie Aluminium-Zylinderblöcken, Getriebegehäusen und Achsschenkeln.
Highlights:
Doppelspindel- und Doppelwiegen-Austauschsystem, umschaltbar auf A1/A2, C1C2/C3C4 Fünf-Achsen-Simultanbearbeitung.
Während der Bearbeitung erfolgt gleichzeitig das Be- und Entladen, was die Bearbeitungseffizienz steigert, die Maßhaltigkeit verbessert und die Taktzeit verkürzt. Dies spart Stellfläche und Energie und führt gleichzeitig zu einer deutlichen Produktionssteigerung.

Verfahrwege	X-Achse Verfahrweg	mm	600
	Y-Achse Verfahrweg	mm	600/Werkzeugwechselweg 875
	Z-Achse Verfahrweg	mm	500

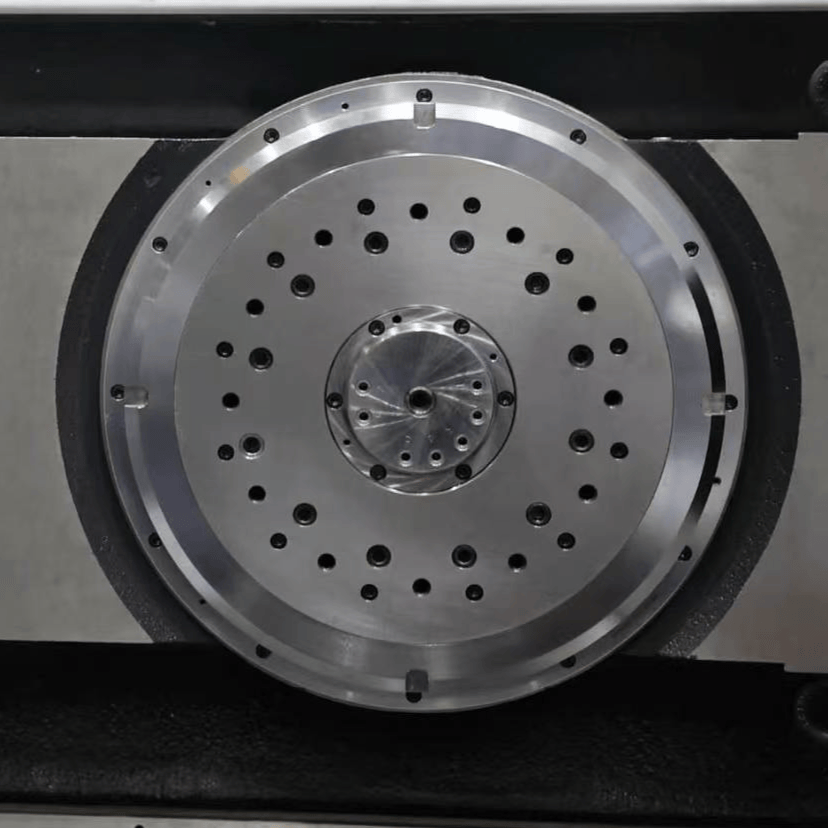

Arbeitstisch	Max. Kollisionsbereich des Werkstücks auf A/U-Achse	mm	Φ675×1430
	Antriebsart Doppeltisch		Torquemotor
	Tischbelastung	kg	2×600
	Schwenkzeit Austischtisch 0/180°	s	3.75
	Antriebsart Austischtisch		Servomotor
	Spannart Austischtisch		Hydraulisch

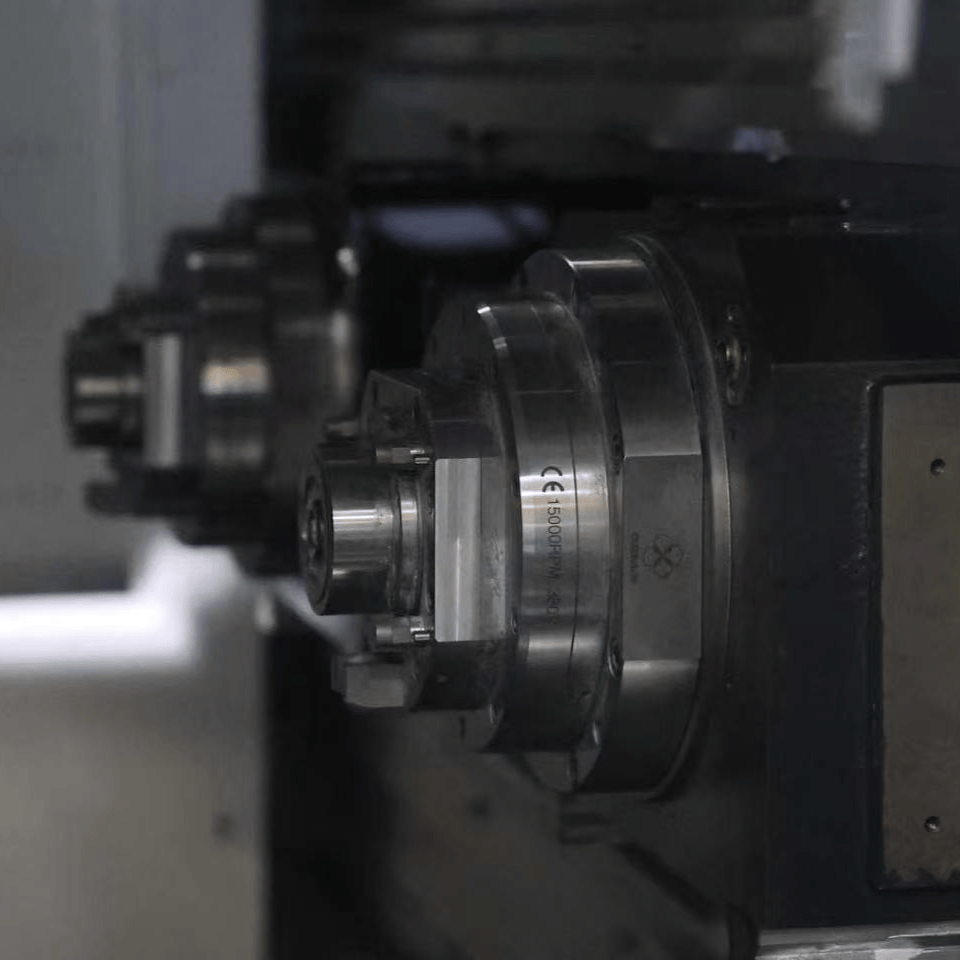

Spindel	Max. Spindeldrehzahl	rpm	19000
	Spindelmotorleistung	kW	30
	Spindelmotordrehmoment Standard HSK A63	N·m	95（S1）/111（S6）
	Abstand Doppelspindel	mm	600
	Beschleunigungszeit /0 bis max.	s	1.75
	Zentrale Kühlmitteldruck	bar	>50
A/U-Achse	Antriebsart A/U-Achse		Torquemotor
	Max. Drehzahl A/U-Achse	rpm	50
	Nenndrehmoment /Spitzendrehmoment	N·m	743/1320
	Spannart A/U-Achse		Hydraulisch
Vorschubsystem	Antriebsart X/Y/Z		Servomotor
	Eilgang X/Y/Z	m/min	48
	Vorschubgeschwindigkeit X/Y/Z	mm/min	3~15000
Genauigkeit	Positioniergenauigkeit X/Y/Z	mm	0.006
	Wiederholgenauigkeit X/Y/Z	mm	0.005
	Positioniergenauigkeit A/U-Achse	arcsec	8
	Wiederholgenauigkeit A/U-Achse	arcsec	5
	Positioniergenauigkeit C-Achse	arcsec	6
	Wiederholgenauigkeit C-Achse	arcsec	5
	Genauigkeit Austischtisch	arcsec	6
	Wiederholgenauigkeit Austischtisch	arcsec	5
Werkzeugmagazinsystem	Werkzeugaufnahmetyp		HSK A63
	Werkzeugwechselmethode		Pick‑UP
	Werkzeugwechselzeit	s	3（Werkzeug zu Werkzeug）
	Magazinkapazität	Stk.	72
	Max. Werkzeugdurchmesser (voll bestückt)	mm	Φ80
	Max. Werkzeugdurchmesser (Nachbarplatz leer)	mm	Φ160
	Max. Werkzeuglänge	mm	400
	Max. Werkzeuggewicht	kg	10
Maschinenabmessungen	Länge×Breite×Höhe	mm	6750×4470×3365
	Stellfläche	m²	31
	Maschinengewicht (Nettogewicht)	t	25
