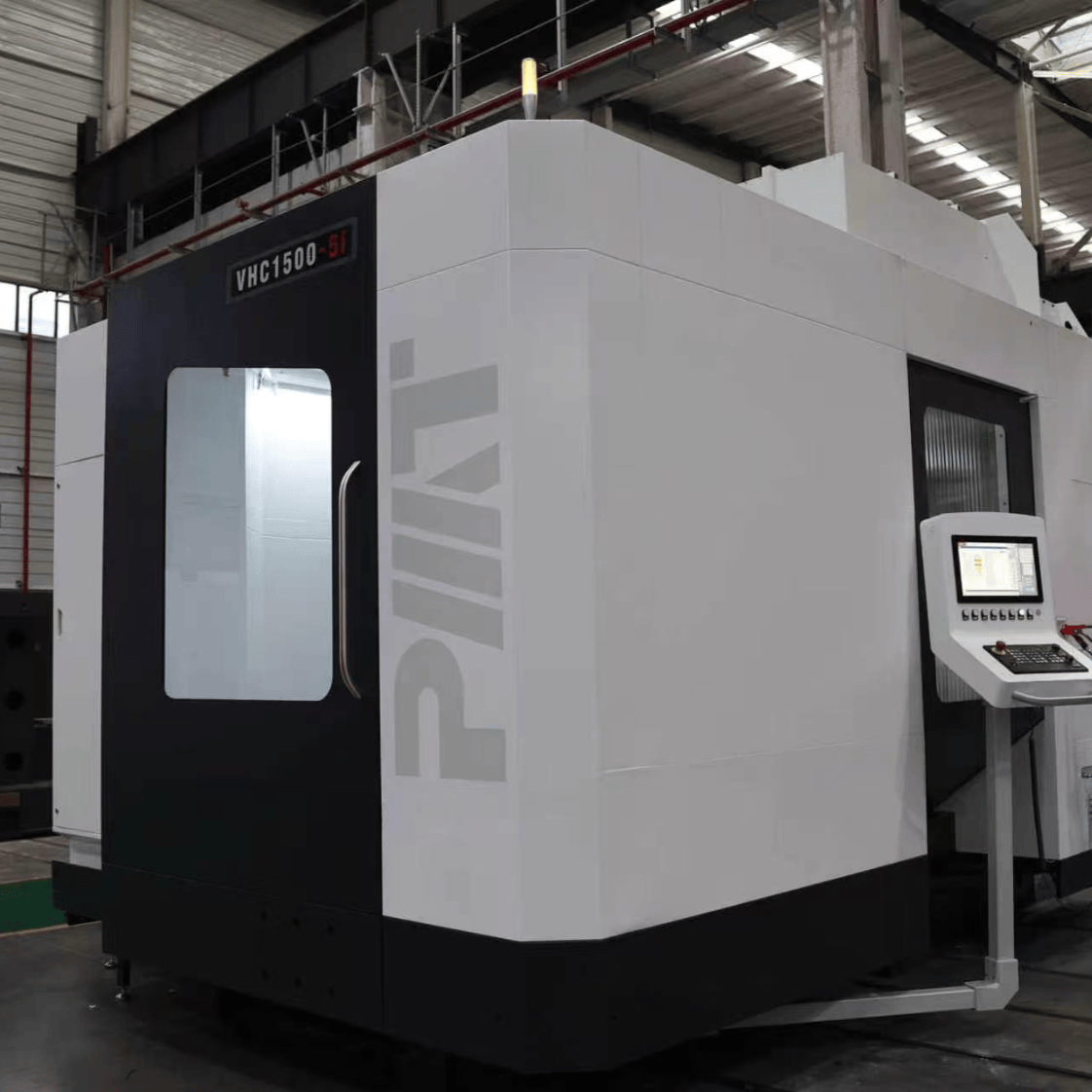

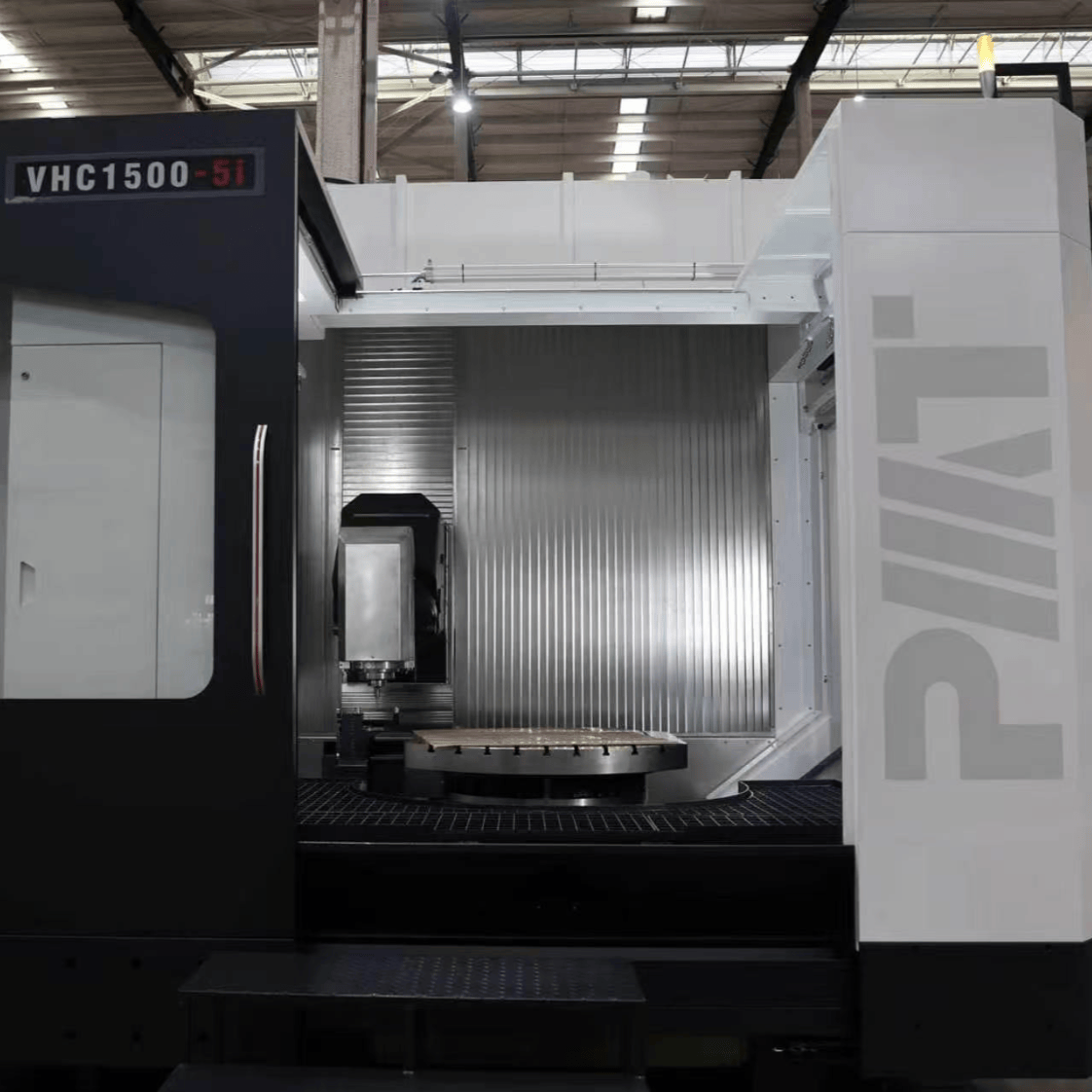

VHC1500-5i Hochgeschwindigkeits-Bearbeitungszentrum mit vertikal-horizontaler Umschaltung und 5-Achs-Simultanbearbeitung

XYZ-Achsen des Bearbeitungszentrums

X-Achsen-Verfahrweg: 1600 mm

Y-Achsen-Verfahrweg: 1600 mm

Z-Achsen-Verfahrweg: 1250 mm

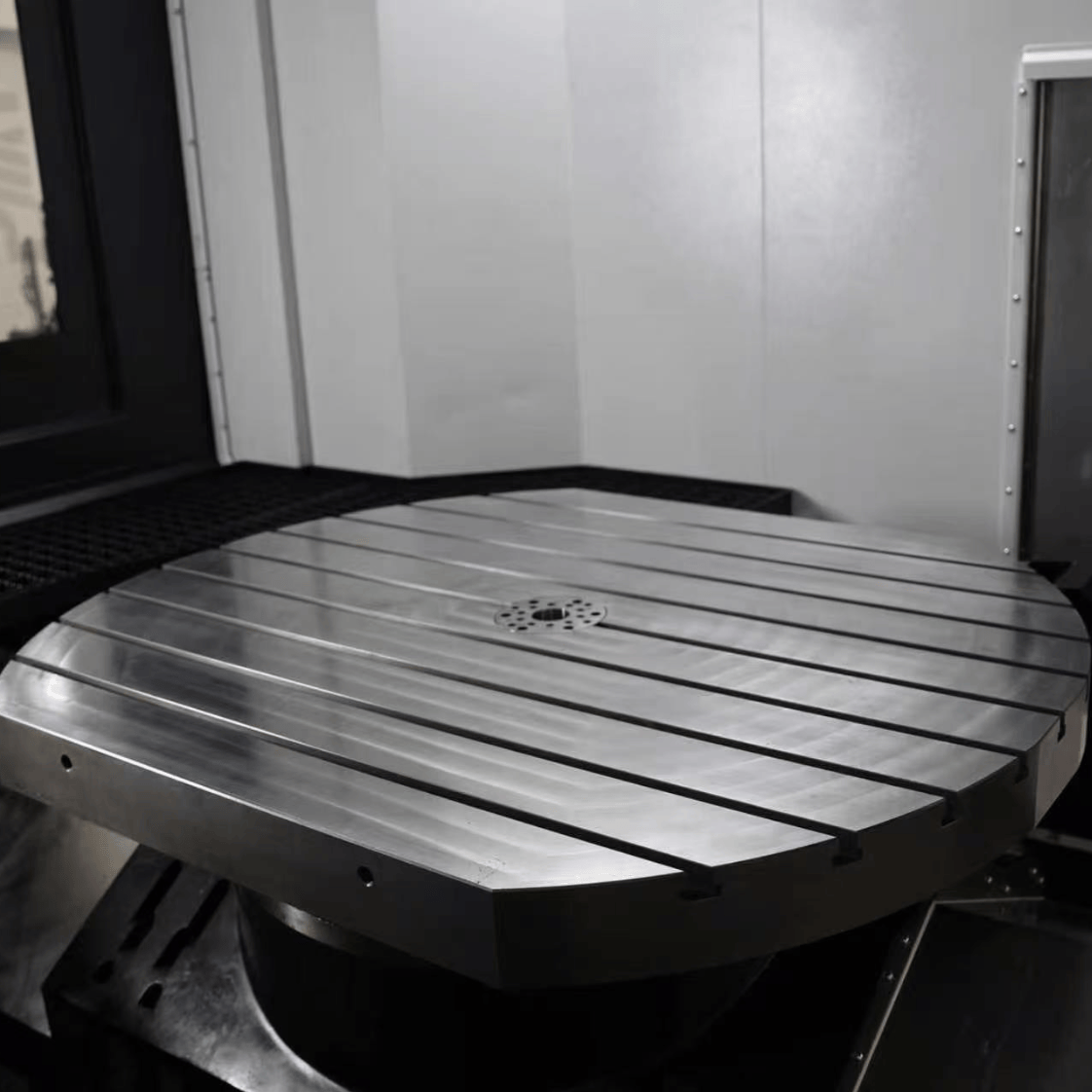

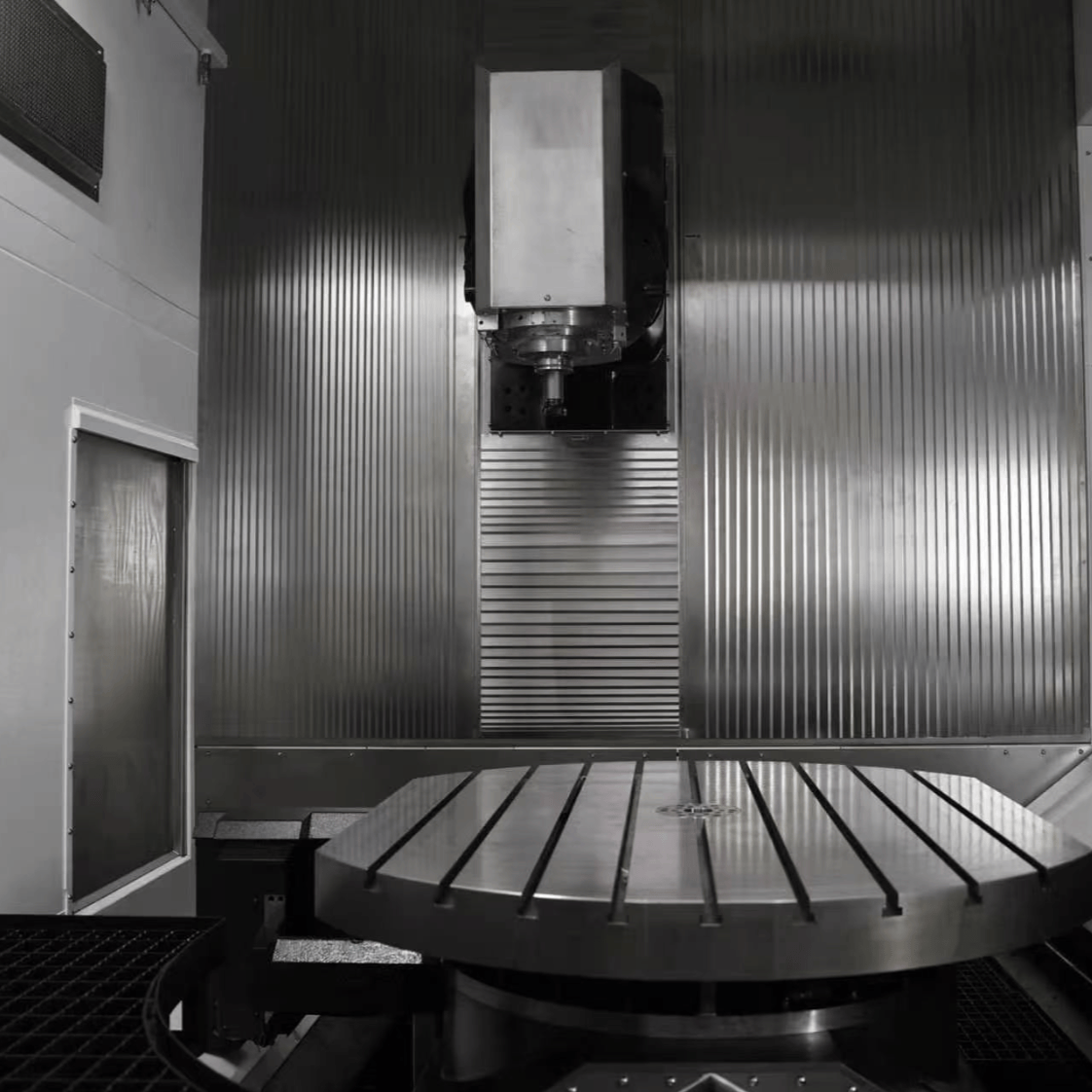

Maschinentisch des Bearbeitungszentrums

Tischgröße: Φ1500×1250 mm

Tischbelastung: 5000 kg

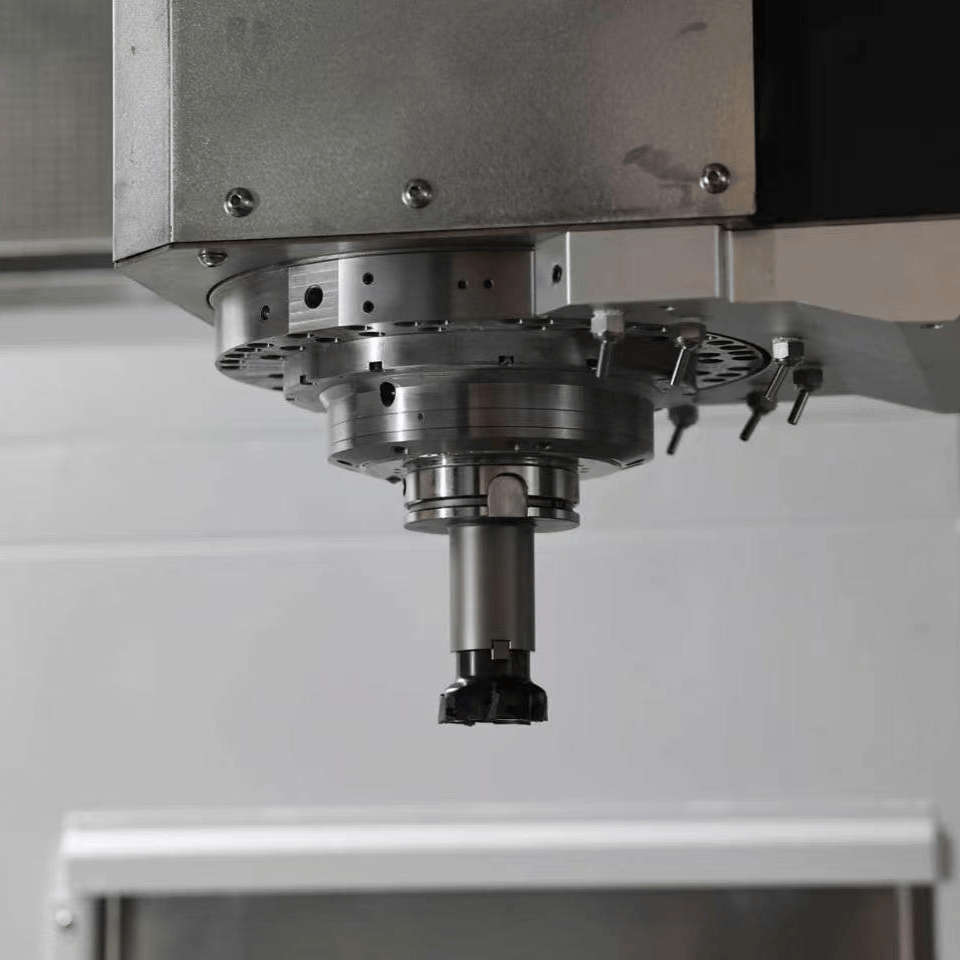

Spindel des Bearbeitungszentrums

Maximale Spindeldrehzahl: 12000 U/min

Spindelmotorleistung: 48 (S1)/71 (S6) kW

Spindelmotordrehmoment: 300 (S1)/452 (S6) N·m

Schnittstelle: HSK-A100

B-Achse

Maximale Drehzahl der B-Achse: 30 U/min

Drehmoment der B-Achse: 2720 N·m

Schwenkbereich der B-Achse: -30° bis +180°

C-Achse

Maximale Drehzahl der C-Achse: 30 U/min

Drehmoment der C-Achse: 2720 N·m

Schwenkbereich der C-Achse: n×360°

X/Y/Z-Achsen

Eilganggeschwindigkeit der X/Y/Z-Achsen: 24 m/min

X-Achse

Positioniergenauigkeit der X-Achse: 0,008 mm

Wiederholgenauigkeit der X-Achse: 0,005 mm

Y-Achse

Positioniergenauigkeit der Y-Achse: 0,008 mm

Wiederholgenauigkeit der Y-Achse: 0,005 mm

Z-Achse

Positioniergenauigkeit der Z-Achse: 0,008 mm

Wiederholgenauigkeit der Z-Achse: 0,005 mm

B/C-Achsen

Positioniergenauigkeit der B/C-Achsen: 8 arcsec

Wiederholgenauigkeit der B/C-Achsen: 5 arcsec

Werkzeugmagazin

Werkzeugaufnahmetyp: HSKA63

Magazinkapazität: 40

Werkzeugmagazin

Maximaler Werkzeugdurchmesser (volle Bestückung): φ80 mm

Maximaler Werkzeugdurchmesser (benachbarte Position leer): φ160 mm

Werkzeugmagazin

Maximale Werkzeuglänge: 400 mm

Maximales Werkzeuggewicht: 8 kg
