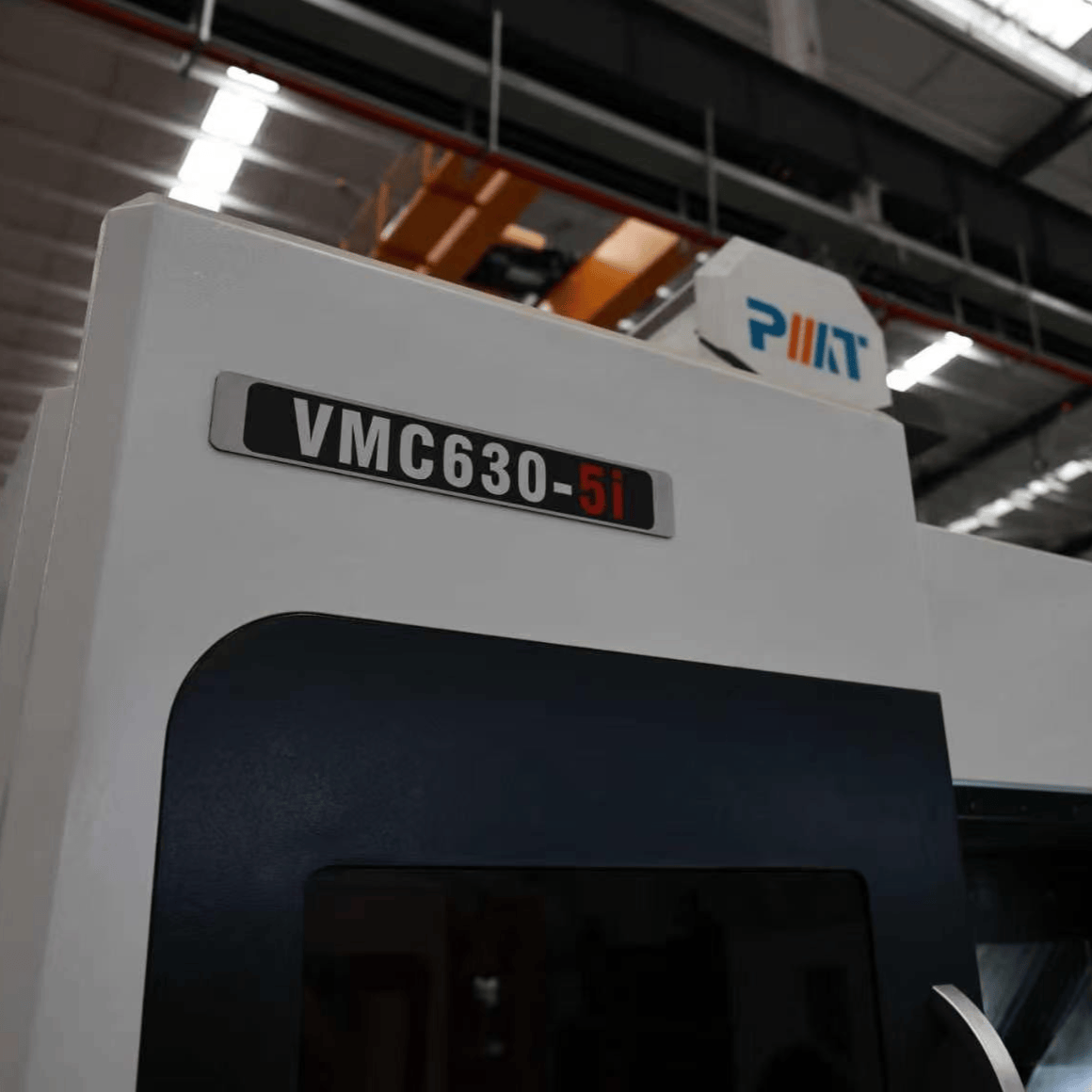

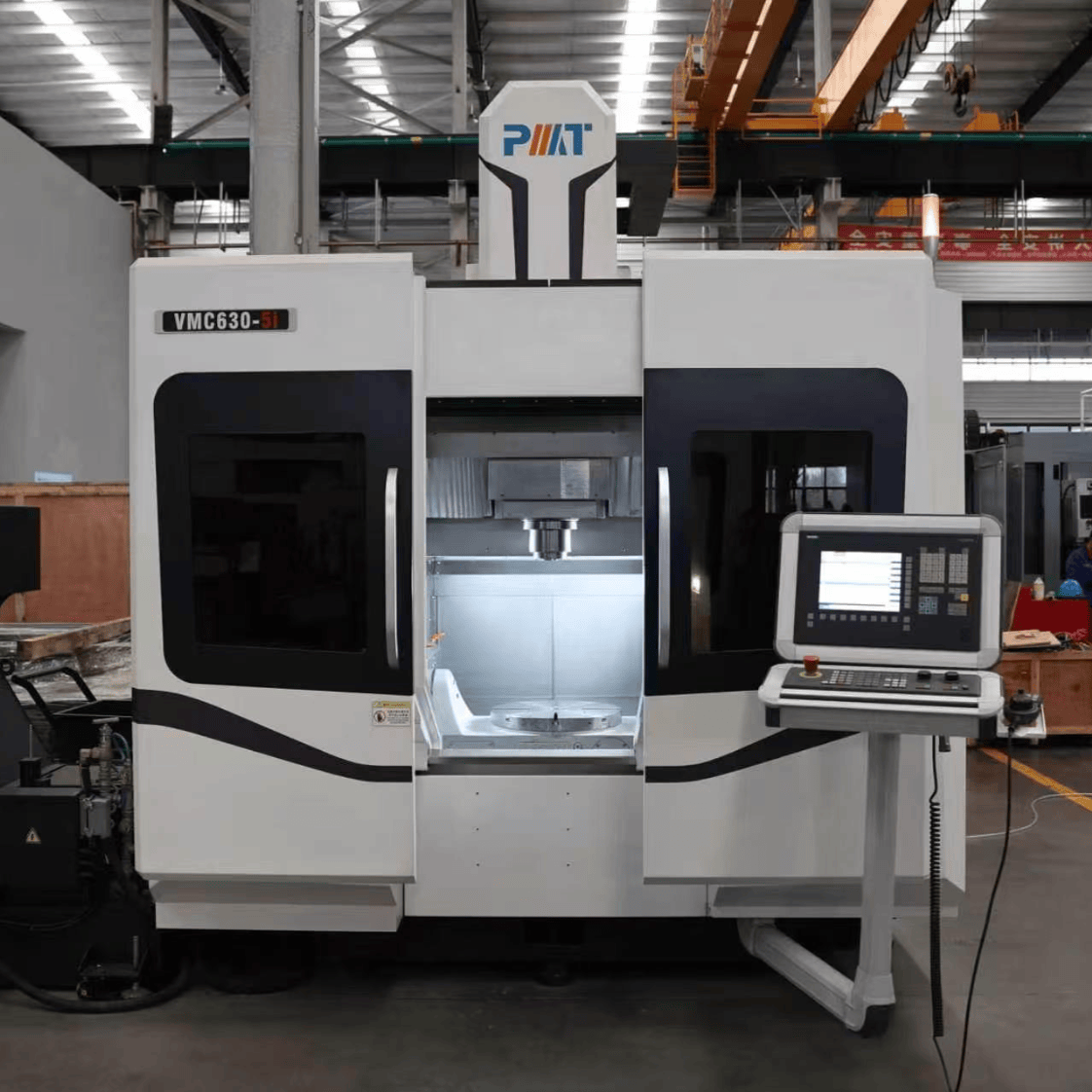

VMC630-5i Doppelsäulen-Vertikalfräsmaschine mit Wiege und 5-Achs-Simultanbearbeitung

Angebotsgespräch

Beijing Prosper Precision Machine Tool Company

Region:

China

Adresse:

Nr. 15, Longma-Straße, Bezirk Shunyi, Peking

Anfrage-Tel.:

18910281506

WhatsApp:

+8618910281506

E-Mail:

yangwei@chinapmt.com

Online

Merken

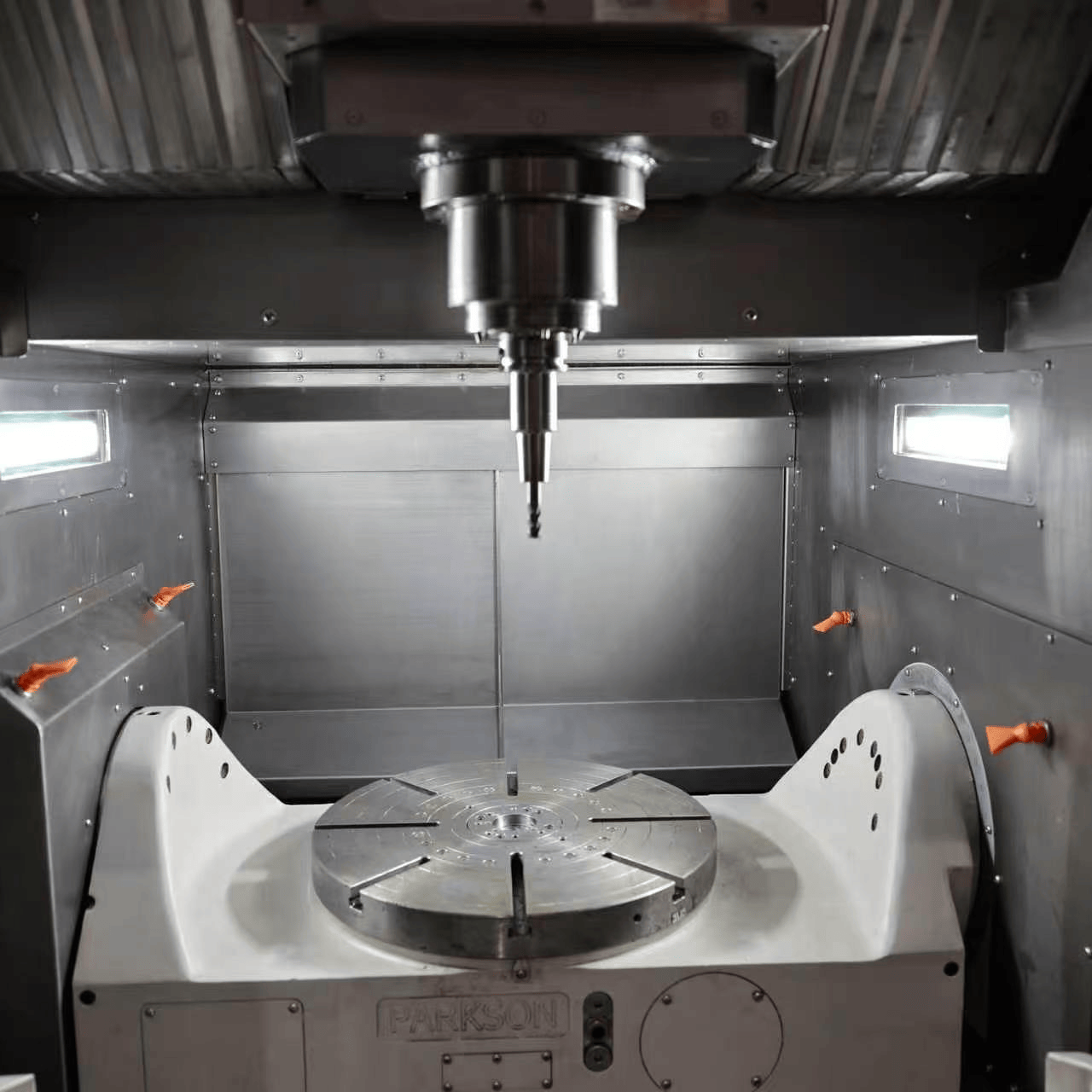

Die Doppelsäulen-Vertikalfräsmaschine mit Wiege und 5-Achs-Simultanbearbeitung der VMC-Serie von Boru Sipan verfügt über einen Doppelsäulenrahmen in Kombination mit einem hochpräzisen Wiegetisch, was eine hohe Gesamtsteifigkeit und hervorragende Genauigkeitsstabilität gewährleistet. Der Direktantrieb der Spindel ermöglicht schnellere Reaktionszeiten; mit einer einzigen Aufspannung können fünf Seiten bearbeitet werden, wodurch die Bearbeitungszyklen verkürzt und die Bauteilpräzision sowie Oberflächenqualität sichergestellt werden. Die Maschine eignet sich besonders für die komplexe Verbundbearbeitung großer, komplexer rotationssymmetrischer Präzisionsteile und erfüllt die Bearbeitungsanforderungen der Branchen Präzisionsmechanik, Petrochemie, Energie sowie Automobilkomponenten.

Abmessungen	Länge: 4000 mm Breite: 3650 mm Höhe: 3080 mm

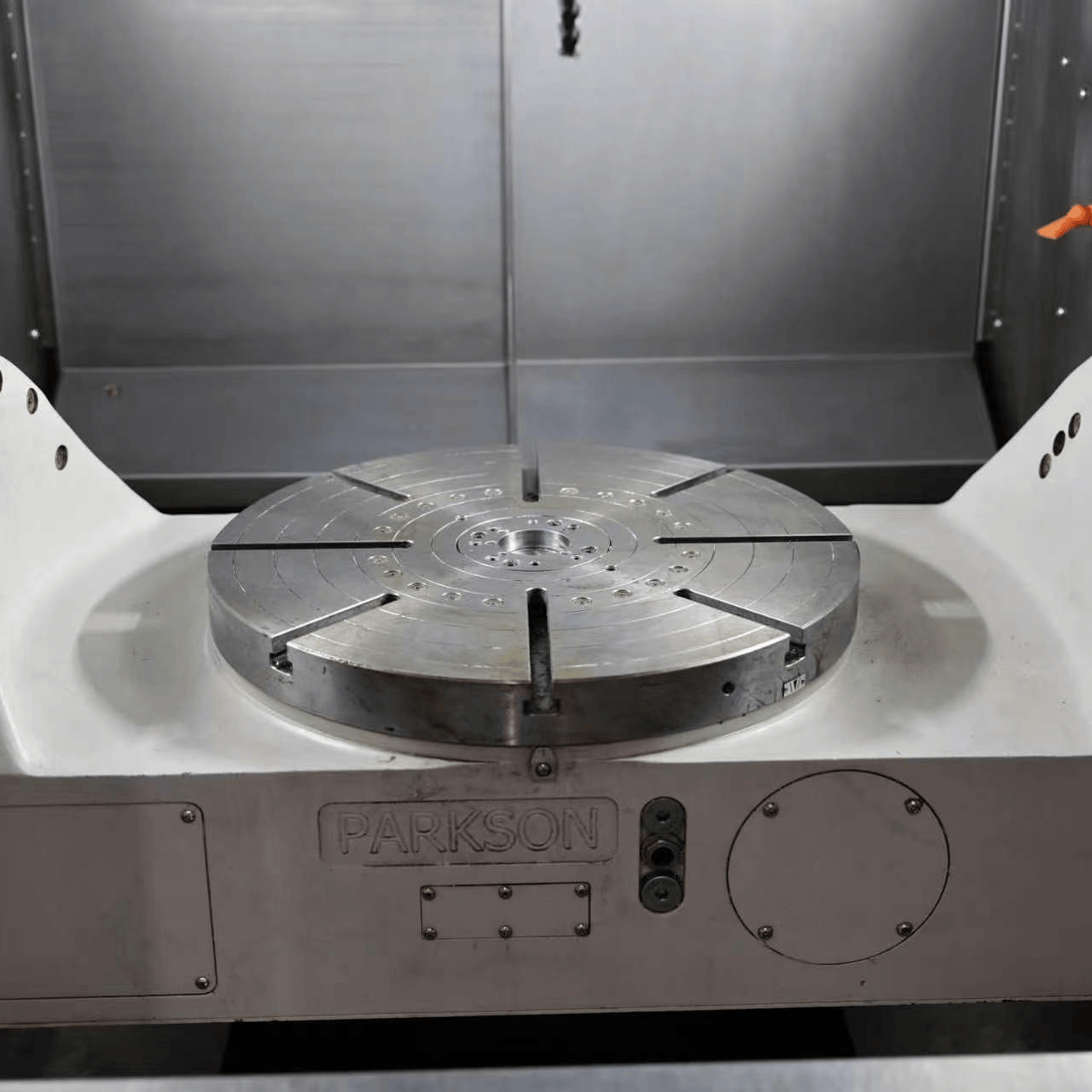

Arbeitstisch	Tischgröße: Φ500 mm Tischbelastung: 350 kg

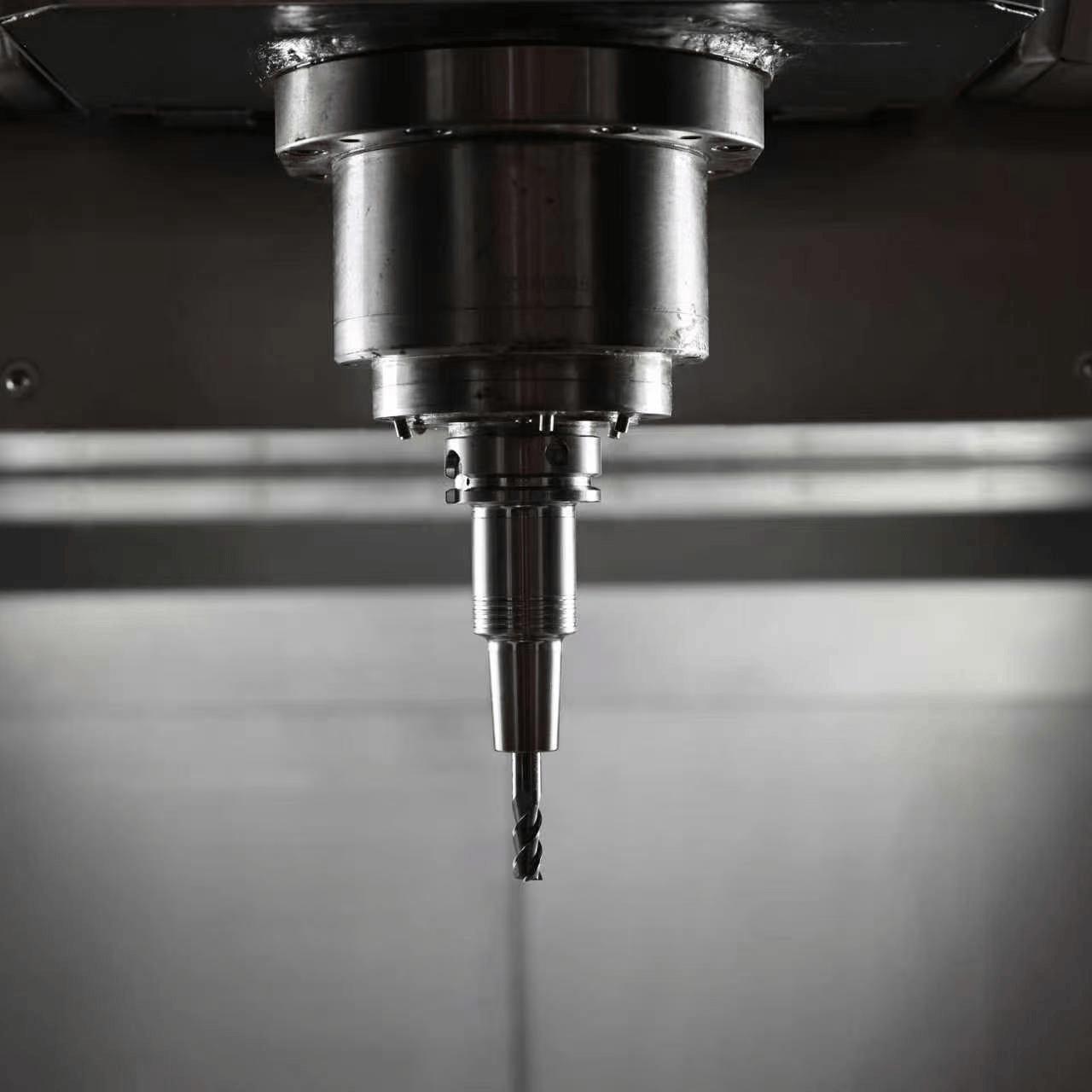

Spindel	Spindelantrieb: Direktantrieb Maximale Spindeldrehzahl: 20000 U/min Spindelmotorleistung: 31 (S1) / 37 (S6) kW Abstand Spindelnase bis Tischfläche: 90–590 mm
X/Y/Z-Achsen	X/Y/Z-Eilganggeschwindigkeit: 20 m/min (optional 48) X/Y/Z-Vorschubgeschwindigkeit: 3–15000 mm/min
X/Y/Z-Achsen	X/Y/Z-Positioniergenauigkeit: 0,006 mm (optional 0,002–0,005) X/Y/Z-Wiederholgenauigkeit: 0,003 mm (optional 0,001–0,003)
A-Achse	A-Achsen-Schwenkwinkel: +30° / -120° (optional ±130°) Maximale A-Achsen-Drehzahl: 5,5 U/min (optional 30)
A-Achse	A-Achsen-Positioniergenauigkeit: 7 (optional 5) Bogensekunden A-Achsen-Wiederholgenauigkeit: 4 (optional 2,5) Bogensekunden
C-Achse	C-Achsen-Drehwinkel: 360° Maximale C-Achsen-Drehzahl: 16,7 (optional 80) U/min
C-Achse	C-Achsen-Positioniergenauigkeit: 7 (optional 4) Bogensekunden C-Achsen-Wiederholgenauigkeit: 4 (optional 2,5) Bogensekunden
Werkzeugmagazin	Werkzeugaufnahmetyp: HSK A63 Werkzeugwechselmethode: Spindelgreifer Magazinkapazität: 24 (48 optional)
Werkzeugmagazin	Max. Werkzeugdurchmesser (volle Bestückung): Φ75 mm Max. Werkzeugdurchmesser (benachbarte Position leer): Φ100 mm Max. Werkzeuglänge: 250 mm Max. Werkzeuggewicht: 8 kg
